Rura do odprowadzania skroplin 1
Uwaga: Wszystkie ilustracje zawarte winstrukcji mają wyłącznie charakter objaśniający. Twoje urządzenie
może się nieznacznie różnić.
INSTALACJA
GORĄCE POWIETRZE WYRZUTOWE
Wtrybie chłodzenia urządzenie należy ustawić wpobliżu okna
lub otworu ściennego, aby można było odprowadzać ciepłe
powietrze wylotowe na zewnątrz.
Postaw urządzenie na płaskiej podłodze. Upewnij się, że wokół
urządzenia jest co najmniej 45 cm wolnej przestrzeni iznajduje
się wpobliżu źródła zasilania zjednym gniazdem.

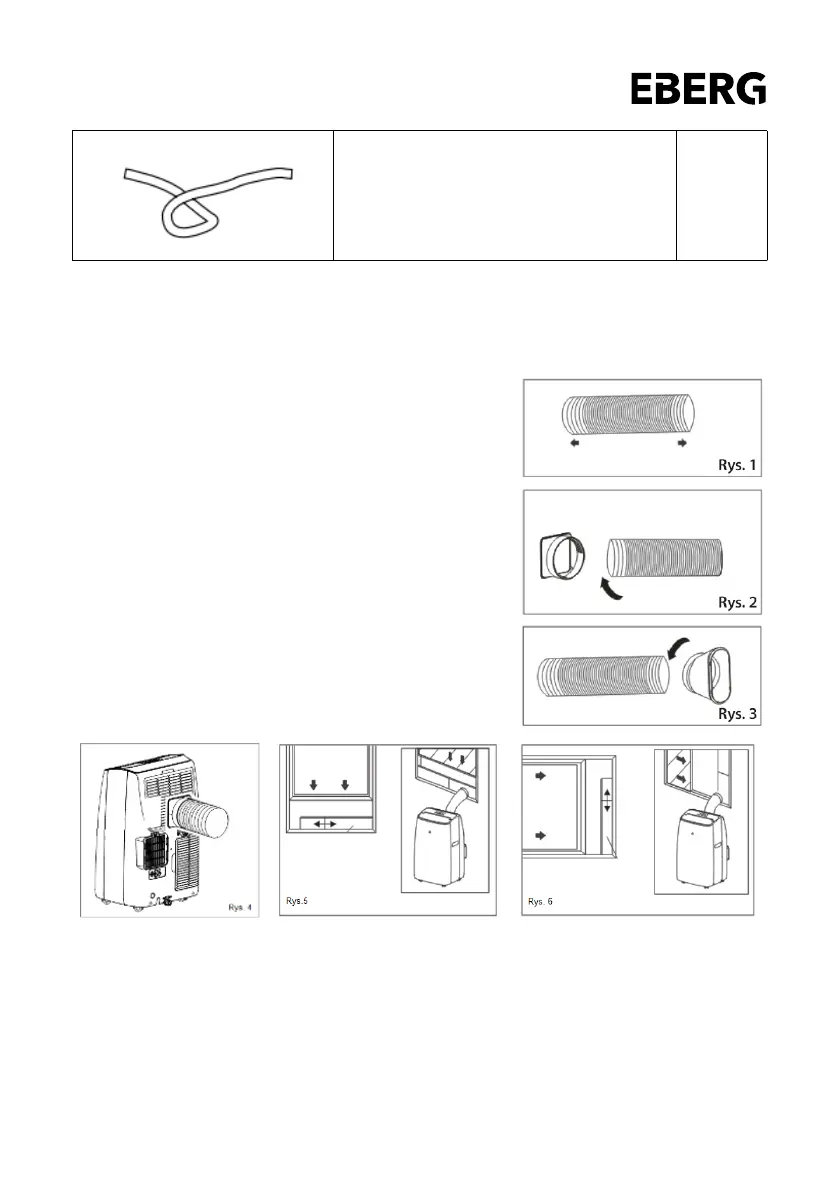

1. Przedłuż dowolną stronę kanału (Rys. 1) iwkręć łącznik
(wlot) kanału wyrzutowego (Rys.2).
2. Wydłuż drugą stronę węża iprzykręć go do panelu
wyrzutowego (wylot) (Rys.3).
3. Zamontuj kanał poprzez łącznik (wlot) do urządzenia
(Rys. 4).
4. Zamontuj panel wyrzutowy (wylot) do zestawu
podłączeniowego do okien przesuwanych (Rys. 5 i6) lub
uszczelki okiennej - EBERG CLIMALOCK.
Zestaw suwaków do okien został zaprojektowany tak, aby pasował do większości standardowych okien
przesuwnych w pionie i poziomie, ale może być konieczne zmodykowanie procedur instalacji dla
niektórych typów okien. Zestaw suwaków do okien można przymocować za pomocą śrub.
UWAGA: Jeżeli otwór okna jest mniejszy niż minimalna długość zestawu suwaków, należy obciąć koniec
bez zacisku wtaki sposób, aby suwak zmieścił się wotworze okna. Nigdy nie wycinaj otworów wzestawie
suwaków do okien.
