MODELO DEL MONITOR EC7008-WM
INSTALACIÓN Y ENSAMBLAJE:
¡ADVERTENCIA!
Para evitar una descarga accidental, NO ABRA EL COMPARTIMIENTO DEL MONITOR. Abrir el compartimiento del monitor expondrá las partes
internas del monitor, lo cual podría afectar el rendimiento de forma negativa. Cualquier evidencia de manipulación de los componentes sellados,
anulará la garantía.
¡Importante! No exponga el monitor al agua, no es impermeable. Cualquier cantidad de agua que se ltre hacia el monitor podría causar un daño grave.

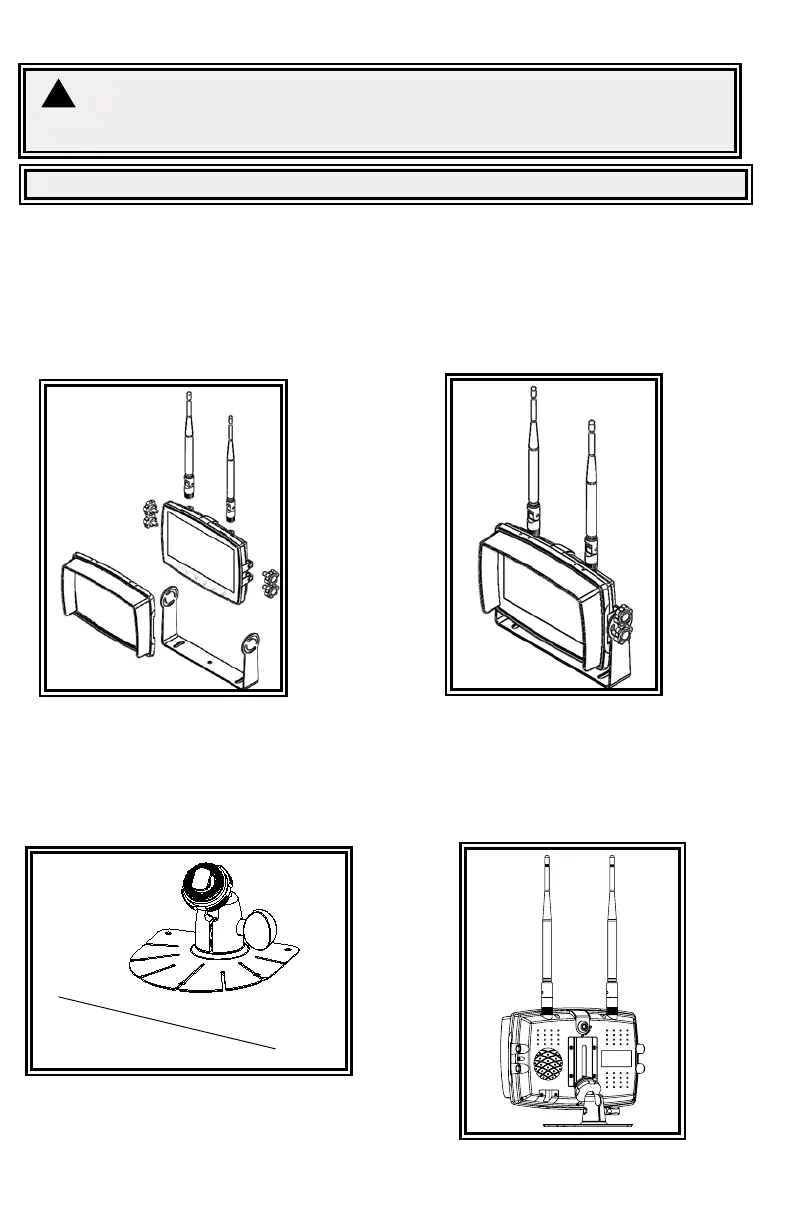

Figura 5
Figura 4
Retire cuidadosamente la unidad de su empaque. Examine la unidad para ver si se ha dañado en el tránsito. Si encuentra algún daño, retorne el
producto a su distribuidor local para un reemplazo dentro de la garantía. No use partes rotas o dañadas.
Instrucciones de montaje del monitor con abrazadera en “U”
1. Seleccione una supercie nivelada para la instalación.
2. Taladre los oricios de montaje usando la abrazadera en “U” inferior como patrón y je esta abrazadera con los accesorios suministrados al
usuario.
3. Instale el monitor en la abrazadera en “U” como se muestra en la Figura 4. Ajuste la posición del monitor para conseguir el mejor ángulo de
visualización antes de ajustar los dos tornillos a cada extremo.
4. Fije el visor de sol como se muestra. Fije las antenas para que apunten hacia arriba.
Instrucciones de ensamblaje del pedestal:
1. Seleccione una supercie nivelada para la instalación.
2. Para ensamblar el pedestal usando el adhesivo, prepare la supercie usando alcohol isopropílico antes de la instalación.
3. Para ensamblar el pedestal usando tornillos, taladre oricios de montaje usando el pedestal como patrón y fíjelo con los accesorios suministrados al usuario.
4. Instale el monitor y el visor de sol en el pedestal como se muestra en la Figura 7. Ajuste la posición del monitor para conseguir el mejor ángulo de visualización
antes de ajustar el tornillo jo en el montaje del pedestal. Fije las antenas para que apunten hacia arriba.
Figura 6
Figura 7
