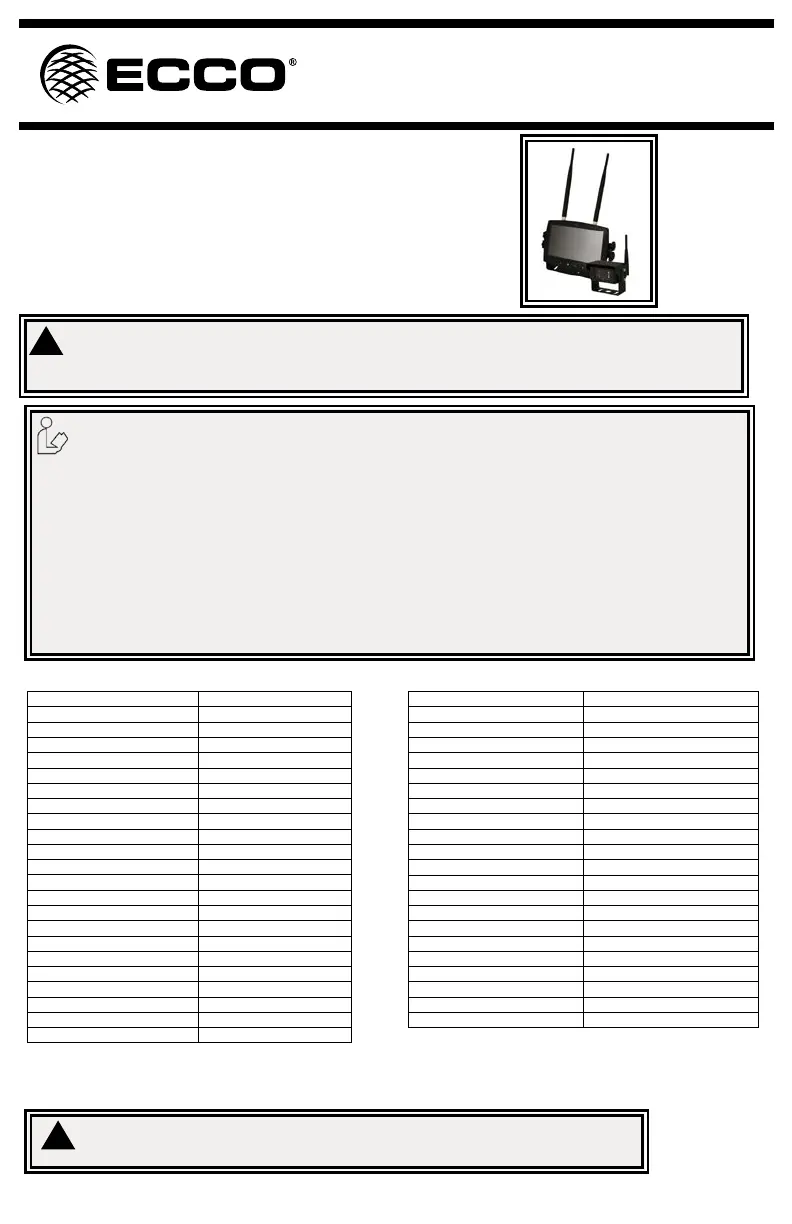

Installation Instructions
Wireless Camera/Monitor System
L’ensemble de caméra sans l et écran CE7008-WK par ECCO est
conçu pour fournir à l’automobiliste une vidéo et audio à partir d'un
maximum de quatre caméras individuellement ou ensemble sur
un écran partagé pour la sécurité de l’automobiliste. Lorsqu'il est
correctement installé et utilisé en conjonction avec les rétroviseurs
des véhicules l'ECCO EC7008-WK aide les automobilistes lors de
situations de marche arrière et de parking dangereuses. Ce manuel
fournit des informations sur l'installation, le fonctionnement, la sécurité,
l’entretien, les pièces de rechange et la garantie.
Instructions d'installation
Système de caméra/écran sans l
1. L'installation appropriée combinée avec une formation de l’opérateur à l'utilisation, les soins et l'entretien de produits de sécurité sont
essentielles pour assurer votre sécurité et celle des personnes que vous essayez de protéger.
2. Faites preuve de prudence lorsque vous travaillez avec des connexions électriques.
3. Ce produit doit être correctement mis à la terre. La mise à la terre insufsante et/ou un court-circuit des connexions électriques peut provoquer
un arc électrique à courant élevé, ce qui peut provoquer des blessures et/ou de graves dommages au véhicule, y compris l'incendie.
4. L’emplacement et l'installation appropriés sont essentiels à la performance de ce produit de sécurité. Installez ce produit de sorte que la
performance du système est optimisée et les commandes sont placées à la portée de l'opérateur pour qu’il puisse utiliser le système sans
perdre le contact visuel avec la chaussée.
5. Il en incombe à l'opérateur du véhicule de s'assurer qu'en cours de l'utilisation toutes les fonctions de ce produit sont en bon état de marche.
En cours d'utilisation, le conducteur du véhicule doit s'assurer que le champ de vue de l'ensemble caméra/écran n'est pas bloqué par des
composants du véhicule (ex. Coffre ou portière ouvert) de personnes, de véhicules ou d'autres obstructions.
6. Ne jamais prendre votre droit de passage pour acquis. Vous avez la responsabilité de vous assurer de pouvoir procéder en toute sécurité avant
une intersection, la conduite contre le trac, la conduite à un rythme élevé de vitesse, la marche à travers ou autour des voies de circulation.
7. Cet équipement n’est destiné à être utilisé que par le personnel autorisé. L'utilisateur est responsable de comprendre et d'obéir toutes les lois
concernant la sécurité des produits. Par conséquent, l'utilisateur doit observer l'ensemble des lois et règlements fédéraux, de la ville et de l’état.
Le fabricant n'assume aucune responsabilité pour toute perte résultant de l'utilisation de ce produit.
N’installez ou n’utilisez pas ce produit de sécurité à moins que vous ayez lu et compris les informations de sécurité
sousmentionnés
Spécications :
Écran Écran PEX EC7008-WK 7 po
Taille PEX 7 po
Résolution 800 x 3 (RGB) x 480
Contraste 500:1
Luminosité 400 cd/m²
Angle de visualisation U : 50 / D : 70, R/L : 70
Masque DOT 0,0642(W) x 0,1790(H)
Rapport Aspect 16:9
Canal 4 canaux
Fréquence de fonctionnement 2400 - 2483,5 MHz
Sensibilité de réception -89 dBm
Forme de décompression MPEG4
Modulation 2,4G FSK/GFSK
Délai 120ms
Distance de transmission 120 M
Carte Micro-SD/TF Max. 128G
Format système PAL/NTSC
Alimentation DC 10-32V
Consommation électrique Max. 6W
Haut-parleur 1,5W/8
Température de fonctionnement -20°~+70°C, RH90%
Température de stockage -30°~+80°C, RH90%
Installation, câblage et fonction
Attention ! Lors du perçage de la surface de n'importe quel véhicule, s’assurer de le faire loin de tous ls électriques,
conduites de carburant, sièges de véhicule, etc. qui pourraient être endommagés
Caméra EC2027-WC
Périphérique d'image 1/3 po CMOS
Système de télévision PAL/NTSC
Taille du tableau 728x488 Pixels
Zone de détection 4,6228mm x 3,6112mm
Système de numérisation Intrelacement 2:1
Sync. Système Interne
Résolution 500 lignes TV
Min. Illumination 0.1 Lux (jour), 0 Lux (avec IR)
Microphone Oui
Sortie vidéo 1.0 vp-p, 75 Ohm
AGC Auto
Rapport S/N Mieux que 48 dB
Équilibre blanc Auto
BLC Auto
Consommation de courant Max. 250mA@12V/140mA@24V
Fréquence de fonctionnement 2400-2483.5-MHz
Distance de transmission 120M (sans barrière)
Forme de décompression MPEG4
Puissance de sortie de transmission 17 dBm
Taux de Bit RF 4Mbps
Température de fonctionnement -20°C~70°C, RH 90% Max.
Température de stockage -30°C~80°C, RH 90% Max.
Page 1 sur 11
Ne pas installer ou utiliser ce produit selon les recommandations du fabricant peut provoquer des dommages matériels ou corporels graves, des
blessures et/ou la mort pour vous et ceux que vous cherchez à protéger.
