MODÈLE D’ÉCRAN EC7008-WM
INSTALLATION ET MONTAGE :
AVERTISSEMENT !
Pour éviter tout risque de choc, N'OUVREZ PAS LE BOÎTIER DE L’ÉCRAN. L'ouverture du boîtier de l’écran exposera l'intérieur de l'écran aux
conditions qui pourraient affecter les performances. Toute preuve de l'altération des composants scellés annulera la garantie.
Important ! Ne pas exposer le moniteur à l'eau, il n'est pas étanche. Toute fuite d’eau sur l’écran peut causer des dommages graves.
Figure 5
Figure 4
Retirez avec précaution l'appareil de son emballage. Examinez l'appareil pour déceler les dommages de transport. Si vous constatez des dommages,
retournez le produit à votre revendeur local pour remplacement sous garantie. Ne pas utiliser des pièces endommagées ou cassées.

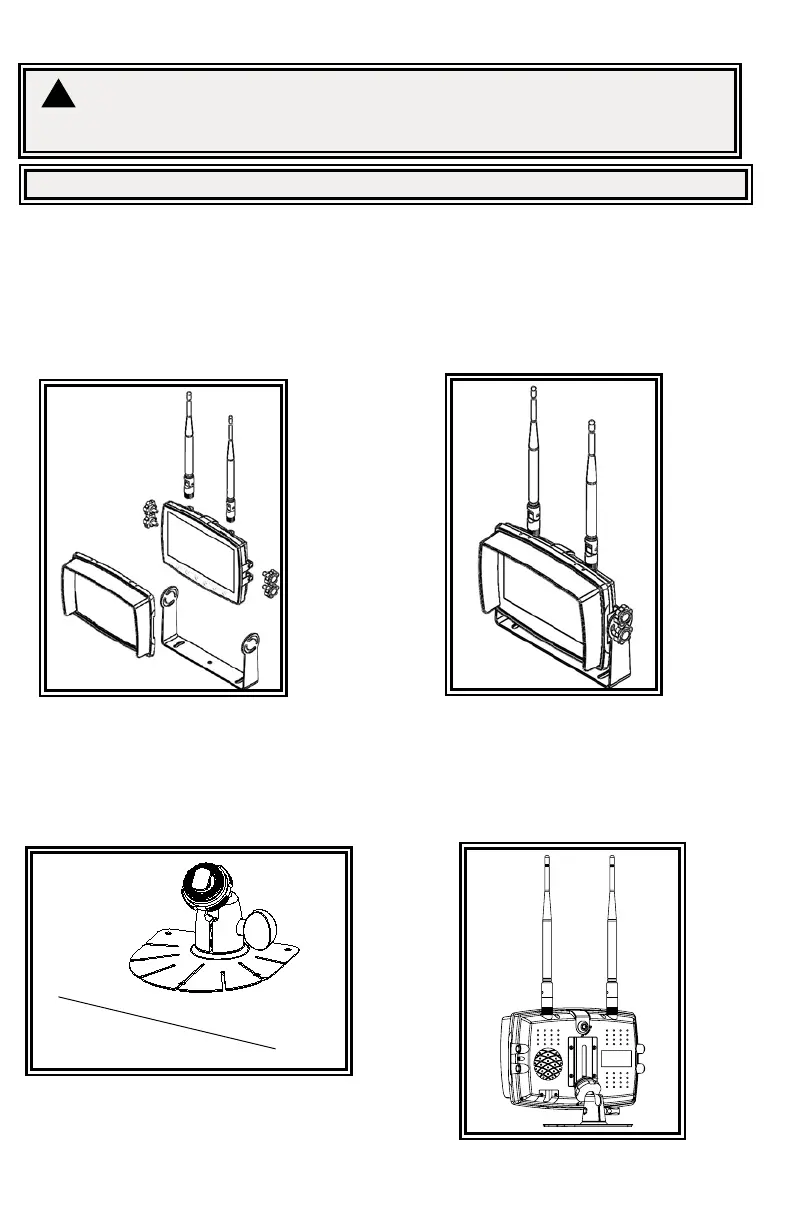

Instructions de montage de l’écran sur support en U :
1. Sélectionnez une surface plane pour l'installation.
2. Percez les trous de montage à l'aide du support en U comme modèle et xez le support en U avec le matériel fourni par l'utilisateur.
3. Installez le moniteur sur le support en U comme illustré à la Figure 4. Ajustez la position de l’écran pour un meilleur angle de vue avant de serrer
les deux vis sur chaque extrémité.
4. Fixez le pare-soleil, comme illustré. Connectez les antennes les pointant vers le haut.
Instructions de montage sur socle :
1. Sélectionnez une surface plane pour l'installation.
2. Pour monter le socle à l'aide d’un adhésif, préparez la surface en la frottant avec de l'alcool avant l'installation.
3. Pour monter le socle à l'aide de vis, percez les trous de montage en utilisant le socle comme gabarit et xez-le avec le matériel fourni par l'utilisateur.
4. Installez l’écran et le pare-soleil sur le socle comme illustré à la Figure 7. Ajustez la position de l’écran pour un meilleur angle de vue avant de serrer les vis de
xation sur chaque extrémité. Connectez les antennes les pointant vers le haut.
Figure 6
Figure 7
Page 3 sur 11
