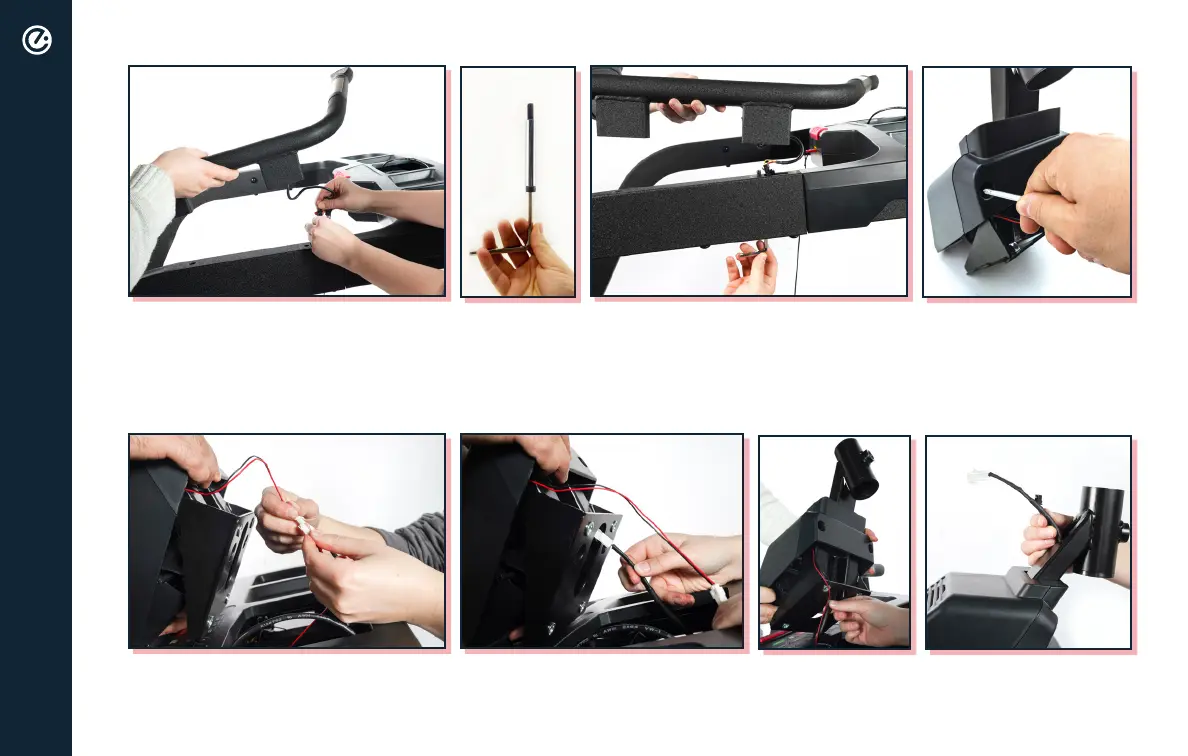

Pour installer la barre d’appui droite,
une personne doit la tenir, tandis
que l’autre relie les fils qui partent
des montants avec ceux qui se
trouvent dans la barre d’appui.
Utilisez le tournevis
cruciforme pour serrer les
vis M4×16mm jusqu’à ce que
le cache du ventilateur soit
entièrement fixé sur la base
de montage de l’écran.
Introduisez 2 autres fils jusqu’à la base de montage supérieure.
Introduisez le boulon à calotte M8, la rondelle élastique
M8 et la douille, jusqu’au fond du montant avec la clé
Allen de 6mm et serrez sur la barre d’appui. Répétez
les étapes pour installer la barre d’appui gauche.
Pour installer la base de montage de la tablette,
commencez par relier les connecteurs de fil
rouge et noir qui proviennent de la base de
montage de la tablette et de la console.
Assemblé
ASSEMBLY N.B.: L’ASSEMBLAGE DOIT ÊTRE RÉALISÉ PAR AU MOINS 2 PERSONNES.
