13

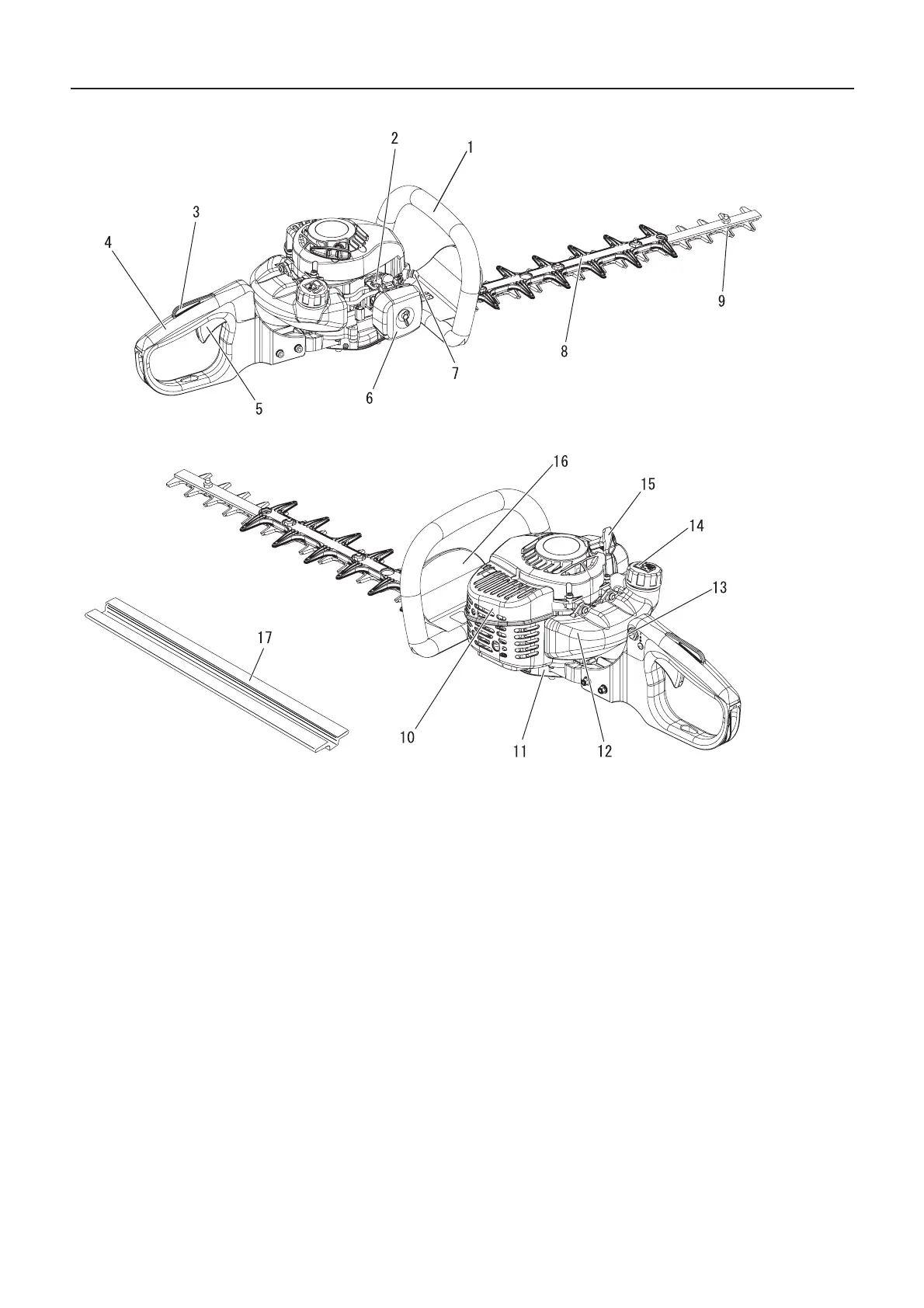

Beschreibung
Besch reibung
1. Vorderer Handgriff Zur Schneidvorrichtung hin ange-
brachter Handgriff.
2. Vergaser Zur Herstellung eines geeigneten Kraftstoff-
Luft-Gemisches.
3. Gashebelsperre Manuelle Sperre zum Schutz vor einer
versehentlichen Betätigung des Gashebels.
4. Hinterer Handgriff Handgriff, der am weitesten vom Sch-
neidmesser entfernt ist.
5. Gashebel Regelt die Motordrehzahl und wird vom Bedi-
ener mit dem Finger betätigt.
6. Luftfilterabdeckung Deckt den Luftfilter ab.
7. Zündkerze
8. Stumpfes Verlängerungsteil Stumpfe Verlängerung der
Schneidvorrichtung. (Nur bei zweischneidiger Messere-
inheit.)
9. Schneidvorrichtung Teil der Baugruppe mit Obermesser
und Abscherplatte, durch den der Schneidvorgang be-
wirkt wird.
10. Schalldämpferabdeckung Zum Schutz vor versehentli-
chem Kontakt mit heißen Abgasen.
11. Getriebegehäuse Enthält das Getriebe zur Verminder-
ung der Geschwindigkeit, die vom Motor auf die Schnei-
dvorrichtung übertragen wird.
12. Kraftstofftank Enthält Kraftstoff und Kraftstofffilter.
13. Stoppschalter Einrichtung zum Ein- und Ausschalten
des Motors.
14. Kraftstofftankdeckel Verschließt den Kraftstofftank.
15. Startergriff Ziehen Sie an diesem Griff, um den Motor zu
starten.
16. Handschutz Schutz zwischen dem vorderen Handgriff
und der Schneidvorrichtung, um die Hand bei eventuel-
lem Abrutschen vom Griff vor Verletzungen zu
schützen.
17. Messerabdeckung Bei Transport oder Lagerung des
Geräts Messerabdeckung stets anbringen.
