Ecler DAM614 - 12 Diagramas; Lista de Funciones; Diagrama de Funciones

64
12. DIAGRAMAS
12.1. LISTA DE FUNCIONES
1. Conector Minijack, INPUT 1
2. Controles giratorios INPUT 1/2/3/4/5/6
3. Indicadores LED Input
4. Pantalla LCD
5. Tecla de configuración, MENU / EXIT
6. Tecla de configuración, MENU / SHIFT
7. Tecla de configuración, MENU / CANCEL
8. Tecla de configuración, PARAM / ENTER
9. Controles giratorios OUTPUTS
10. Indicadores LED, OUTPUTS
11. Conectores RCA de entrada
12. Entrada MIC/LINE
13. Ajuste sensibilidad de entrada
14. Selector MIC/LINE
15. Entrada MIC/LINE
16. Ajuste sensibilidad de entrada
17. Selector MIC/LINE
18. Entrada MIC/LINE
19. Ajuste sensibilidad de entrada
20. Selector MIC/LINE
21. Entrada MIC/LINE
22. Ajuste sensibilidad de entrada
23. Selector MIC/LINE
24. Conector RJ-45, PAGER
25. Control de silenciamiento remoto, MUTE
26. Conectores RJ-45, REMOTE
27. Salidas amplificadas ZONE A/B/C/D
28. Control remoto, puerto RS-232
29. Base de toma de red
30. Portafusible
31. Interruptor de puesta en marcha

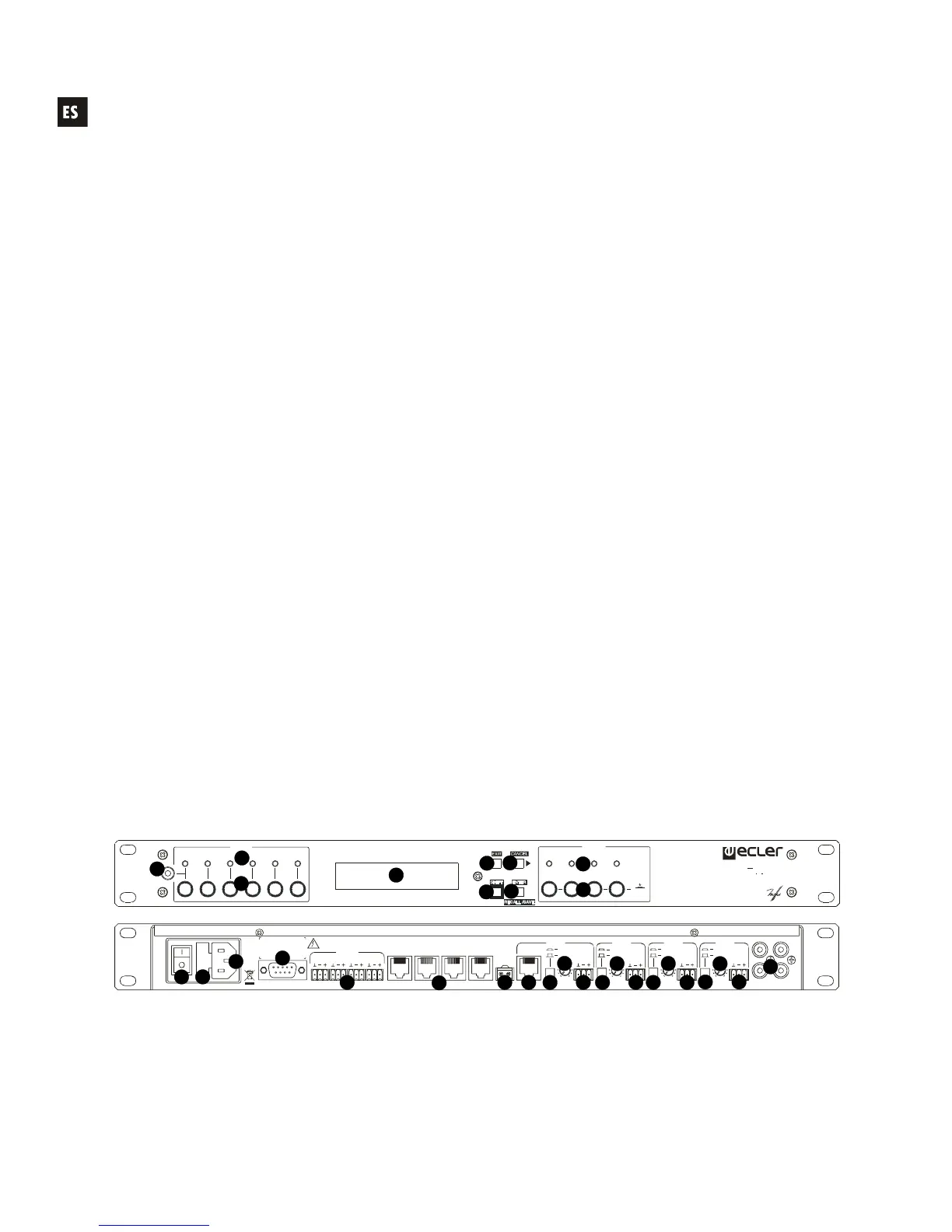

12.2. DIAGRAMA DE FUNCIONES
SP/CLIPSP/CLIPSP/CLIPSP/CLIP
DAM614
DIGITAL MIXER
123
OUTPUTINPUT MENU
PARAMETER
ZONEZONEZONEZONE
ABCD
MUTE
2s
456
TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.
WARNING:
TO AVOID RISK OF ELECTRIC SHOCK DO NOT REMOVE COVERS. THIS APPARATUS MUST BE EARTHED.
POWER
INPUT 1
REMOTE 4 REMOTE 3 REMOTE 2 REMOTE 1 MUTE PAGER
RS-232
ZONE D ZONE C ZONE B ZONE A
RLRL
INPUT 2
INPUT 6
ADJ.
FU SE: 5x20m m
T500mA L 250V
~
-20 -50
MIC
LINE
INPUT 3
ADJ.
-20 -50
MIC
LINE
OUTPUTS
INPUT 4
ADJ.
-20 -50
MIC
LINE
INPUT 5
ADJ.
-20 -50
MIC
LINE
1
2
1
3
4
5
6
7
8
9
0
1
1
1
1
2
1
1
6
1
1
3
4
5
1
7
8
19
2
0
2
2
1
2
3
2
4
2
5
2
6
2
7
2
8
2
9
2
0
3
31
