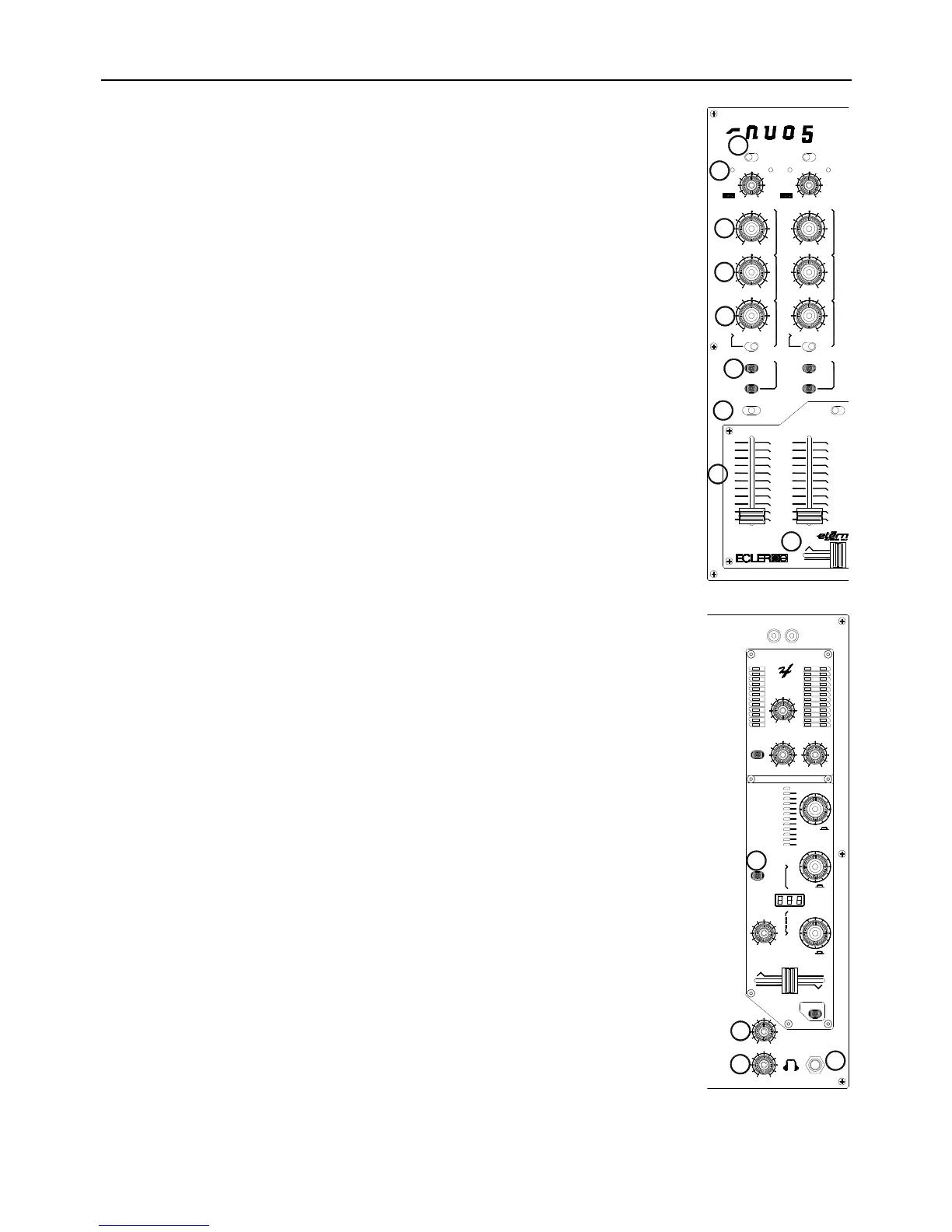

4. INICIO RÁPIDO
Instale y conecte el NUO5 tal y como se describe en el primer párrafo del
apartado INSTALACIÓN.
Se describe a continuación un procedimiento de “inicio rápido” usando la entrada H-LINE
del canal 1 junto a una monitorización a través de la salida de auriculares.
1º Ajuste los controles de canal. Ajuste los controles rotativos GAIN, TREBLE, MID y
BASS en su posición central enclavada. Posicione el conmutador BASS OFF en su
estado levantado (BASS ON). Sitúe el fader de canal abajo y asigne el selector
XFA/MIX/XFB en posición XFA (el canal está asignado ahora al lado A del crossfader).
2º Ajuste el MONITOR VOL (20) al mínimo y lleve el control MONITOR PFL/MIX (19) a su
posición MIX.
3º Conecte el reproductor de CD que está conectado a la entrada H-LINE del canal 1.
4º Conecte unos auriculares a la salida PHONES (21).
5º Conecte el cable de alimentación en la parte trasera del mezclador y enciéndalo.
6º Compruebe que se iluminan los LEDs SP (Signal Present) (3) del canal 1. Si no se
iluminara, compruebe que el reproductor está bien conectado, la entrada está bien
seleccionada y que se esté reproduciendo una pista de audio en el CD.
7º Presione el botón con LED amarillo PFL(9) del canal 1 y ajuste el VU-Metro izquierdo
hasta la marca de 0 dBV. El LED rojo PEAK de cada canal avisa de que el nivel de
entrada es demasiado elevado (+10 dB) y debe atenuarse con el control GAIN del canal.
8º Coloque el fader de canal (13) arriba y sitúe el crossfader (14) en el lado A.
9º Ajuste el MONITOR VOL (20) para obtener un nivel de escucha confortable en sus
auriculares.
10º Compruebe el potente ecualizador estéreo de 3 bandas (5-6-7). El ecualizador está
diseñado para la modificación creativa del sonido: cada banda puede aislarse
independientemente (OFF) mediante los grandes controles rotativos ergonómicos y el
conmutador BASS OFF permite un rápido efecto “kill” sobre las bajas frecuencias.
11º Compruebe el ajuste del crossfader ETERNAL (14).
Cada canal puede asignarse al crossfader magnético ETERNAL usando el selector
XFA/MIX/XFB. La posición MIX provoca que la señal salte la función del crossfader. El
crossfader permite realizar un fundido entre las señales asignadas a ambos lados A y B
del mismo. El movimiento del crossfader permite crear un fundido suave entre pistas de
música o rápidos cortes de sonido tipo “scratch”. La curva de fundido se puede ajustar de
manera muy precisa gracias al controles CUT-IN (punto de fade-in), el selector
CROSSMODE (curva redondeada o cuadrada), el selector REVERSE (se invierte el
comportamiento del crossfader) y el control de SHAPE (pendiente de la curva).
12º Ejecute algunos efectos. Empecemos por el efecto L.F.O. Presione el botón
iluminado azul FX SEND del canal 1, posicione el LED de EFFECT en posición L.F.O. y
pulse el el mando de selección EFFECT, presione el botón iluminado rojo FX LAUNCH y
mueva el crossfader DRY/WET a la derecha. Ahora está procesando su señal de entrada
original con un efecto de oscilación de baja frecuencia. El crossfader DRY/WET permite
crear un fundido entre la señal original (DRY) y la señal procesada (WET). El codificador
TIME permite ajustar la duración de la oscilación de baja frecuencia (en sincronía con los
BPM de la señal musical). El codificador PARAMETER permite variar la amplitud de la
oscilación (frecuencia de corte máxima desde 100 Hz (0%) a 12 kHz (100%). Los valores
de TIME y PARAMETER se visualizan en el display de segmentos a LEDs.
Para más detalles, consulte por favor el resto de este manual.
