1) CD3000 Unidad principal, se utiliza por separado
Français Italiano
Nederlands
Svenska

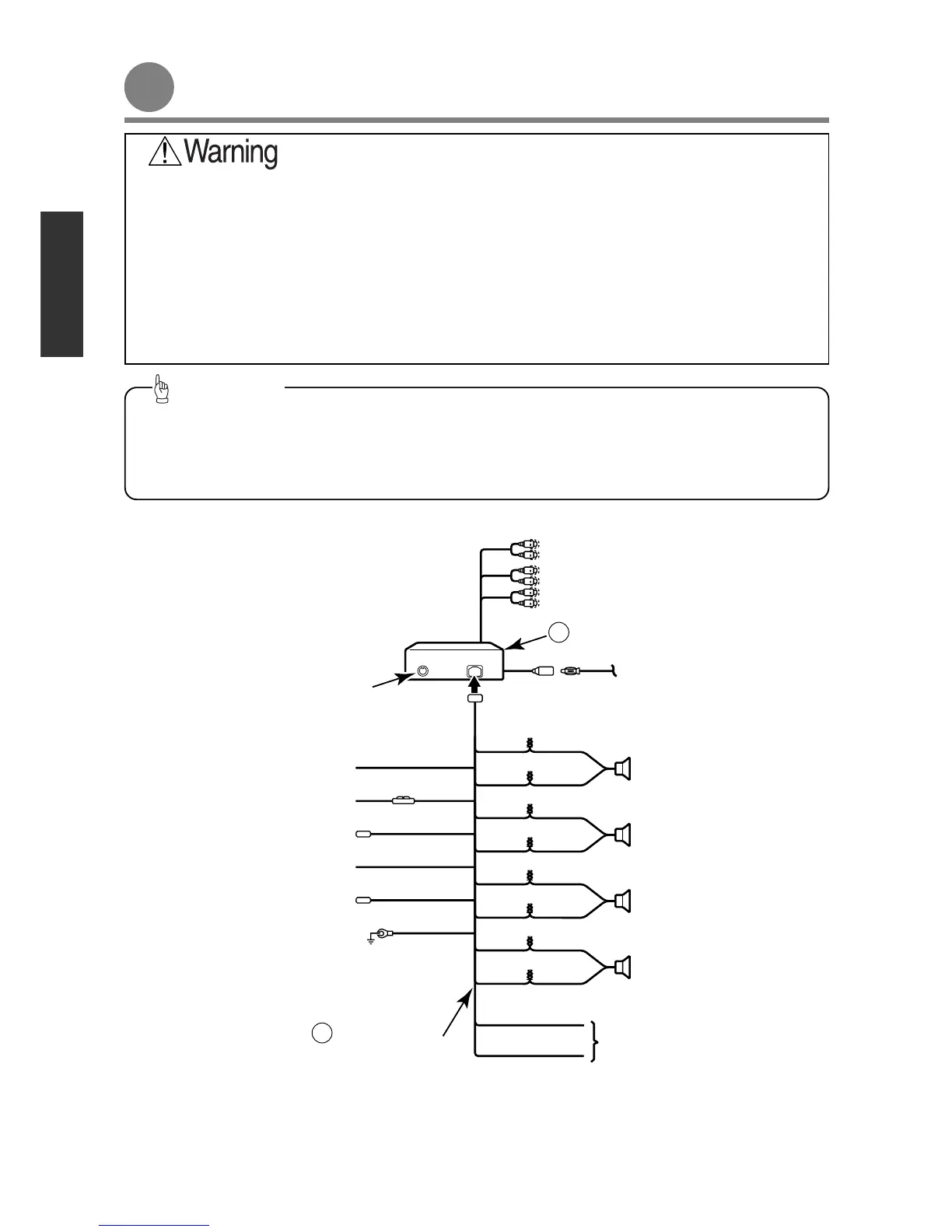

Ejemplo de cone
Ejemplo de cone
xión del sistema
xión del sistema
••
Nunca corte el aislante en el cable de alimentación ni lo utilice para accionar otro equipo. Si se excede
la capacidad nominal de corriente del cable de alimentación, podría producirse un incendio o
descargas eléctricas.
••
Se deben asegurar los cables con cinta o algún método de seguridad similar para evitar obstrucciones
mientras maneja. Si se dañan o enredan cerca de componentes como el volante, palanca de cambios
o pedal de freno, podrían producirse accidentes.
••
Si quita el extremo del cable para conectar a otro cable, asegúrese de enrollar cinta de PVC o un
método aislante de cables similar alrededor de la conexión para aislarla. Si no se aísla la conexión, se
podría producir un incendio o accidentes.
••
Instale y conecte todas las unidades periféricas antes de conectarlas a la unidad principal.
••
No quite ninguno de los tapones protectores (RCA, etc.) a menos que estén en uso.
••
Asegúrese de enrollar los cables de conexión con cinta (cinta de PVC) para aislarlos.
••
Ajuste el nivel de entrada del amplificador externo.
Consejo
Deutsch EspañolEspañol
PARLANTES TRASEROS
PARLANTES DELANTEROS
HACIA CONEXIÓN A TIERRA
HACIA ACC(Fuente de alimentación)
Rojo
HACIA EL INTERRUPTOR DE LA LUZ DELANTERA
(Iluminación (+))
Naranja/Blanco
HACIA EL RELÉ DE LA ANTENA ELÉCTRICA (Suministro)
Azul
HACIA EL CONDUCTOR DEL ENCENDIDO DEL EQUIPO
EXTERNO (Suministro)
Azul/Blanco
HACIA LA BATERÍA + 12V(Suministro permanente)
Amarillo
Negro
16P
ENCHUFE DE LA ANTENA
Unidad principal
1
Cable de interconexión
(Conector de energía y parlante)
2
HACIA EL CONTROL REMOTO DE LA
DIRECCIÓN
Blanco
Blanco/Negro
Gris
Gris/Negro
Verde
Verde/Negro
Púrpura
Púrpura/Negro
Marrón
Marrón/Negro
SIN CONEXIÓN
SIN CONEXIÓN(No quite el tapón)
SIN CONEXIÓN(No quite el tapón)
SIN CONEXIÓN(No quite el tapón)
