Retirez la poche et les autres accessoires du
panneau combiné central pour dégager de
l'espace pour l'unité principale.
1
Retirez les supports de montage de la poche.
2
Boulons de montage
Poche, etc.
Panneau combiné central
••
Attachez soigneusement toute longueur
excessive de cordon connecté à l'unité
principale, et fixez-la dans une zone
d'espace libre dans le véhicule, afin que le
cordon ne se détache pas ou ne gêne pas
l'unité principale ou l'équipement du côté
véhicule. Si vous ne manipulez pas
correctement les cordons, des anomalies de
fonctionnement ou des court-circuits
risqueront de se produire, ce qui pourrait
causer un incendie ou d'autres accidents.
••
Connectez tous les câbles avant d'installer
l'unité principale.
Conseil
7
6
5

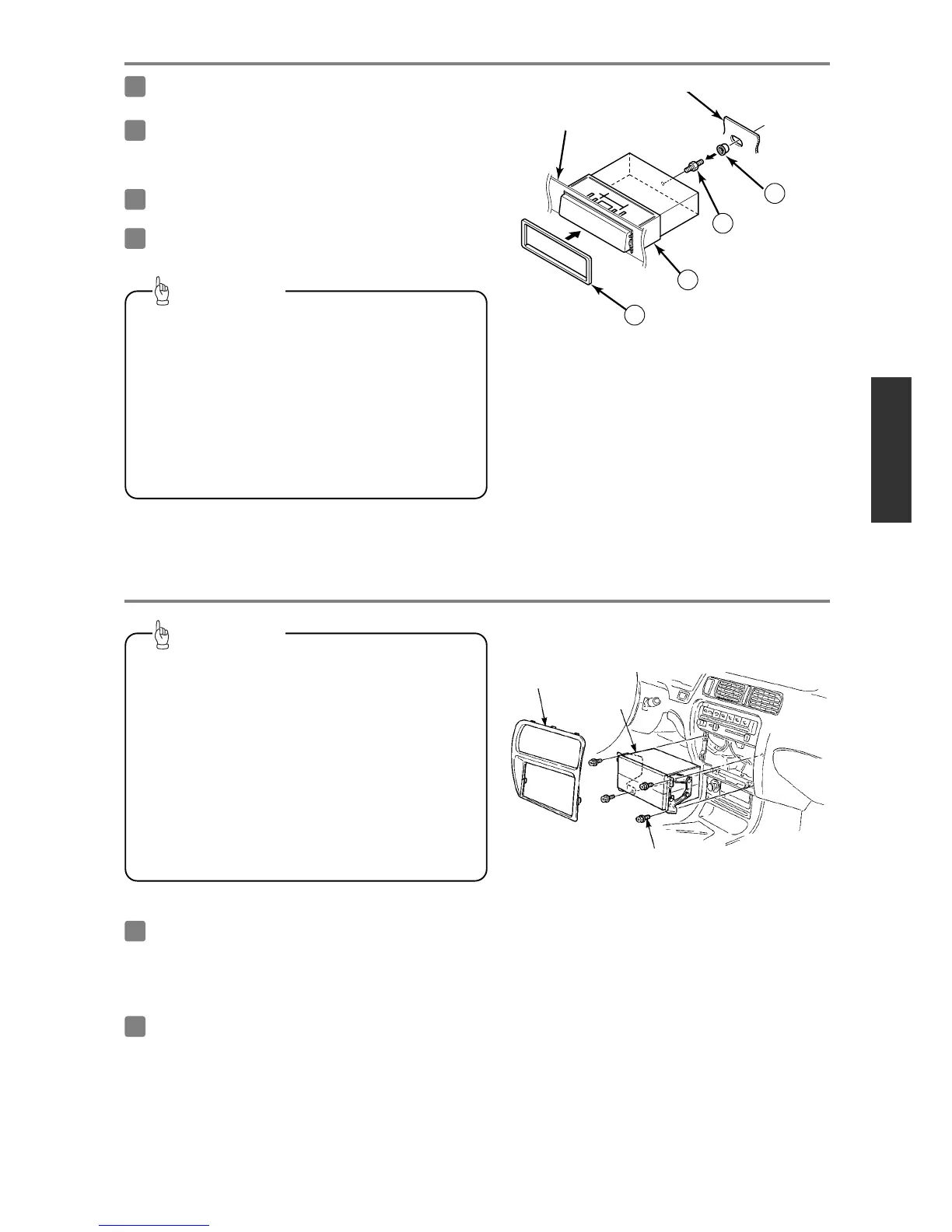

Installez le biseau sur l'unité principale.
Fixez l'arrière de l'unité principale.
Insérez l'unité principale dans le manchon de
montage jusqu'à ce qu'elle se verrouille à sa
place.
-
Montage de l'unité principale (Si vous installez l'unité principale à l'aide des supports latéraux du véhicule)
-
Biseau
5
Manchon de montage
3
Métal du véhicule
Tableau de bord ou boîte de console
••
Veillez à ne pas appliquer une force excessive sur
les touches ou sur l'affichage de l'unité principale.
Vous risqueriez d'endommager l'unité principale.
••
Cette méthode d'installation est donnée à titre
d'exemple. Lorsque vous installez l'unité
principale sur le véhicule, demandez conseil à
votre revendeur pour savoir quelle méthode
d'installation utiliser.
Conseil
4
Montez le goujon et la bague.
Boulon à goujon
Douille
8
9
