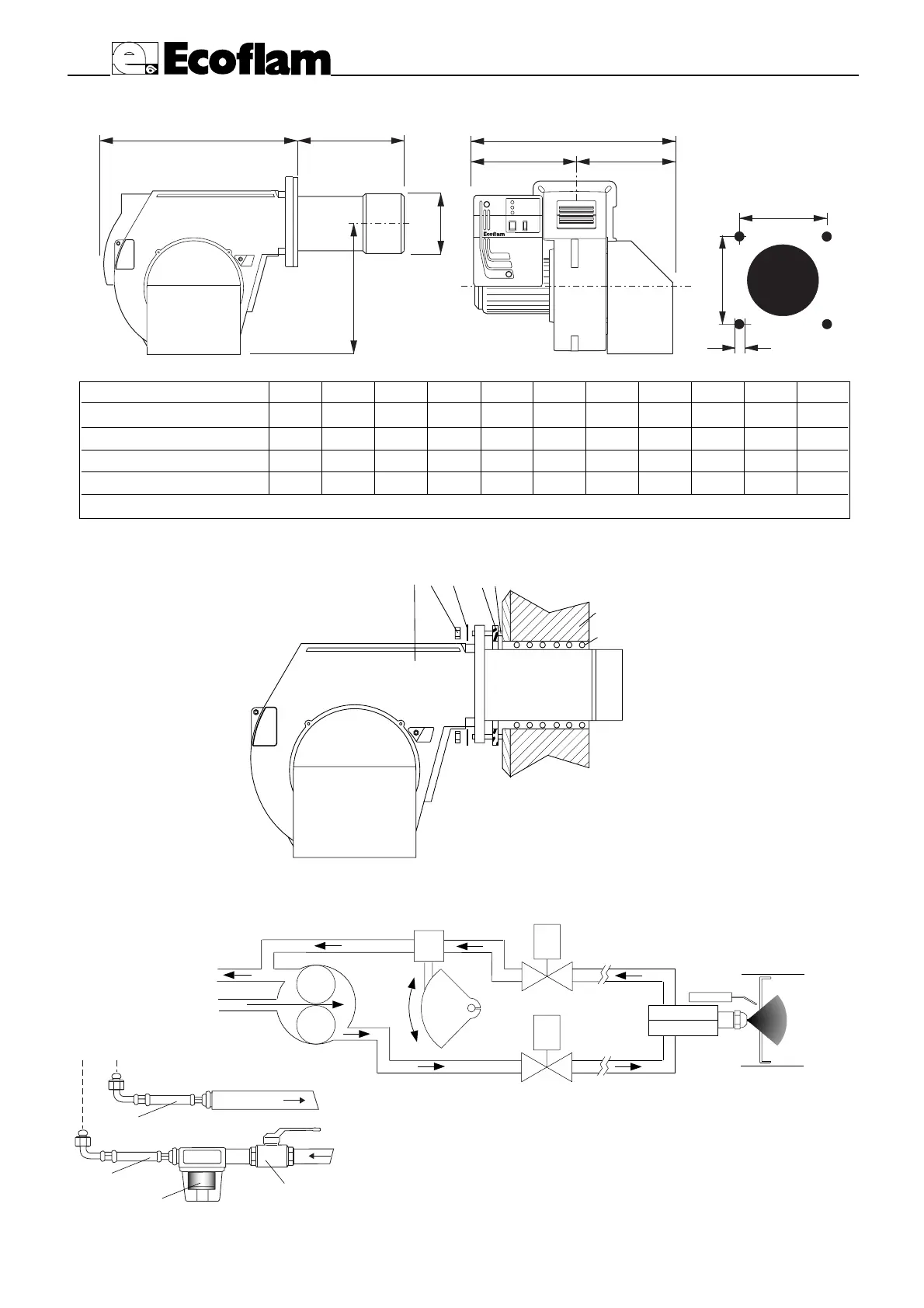

Ecoflam Maior P45 PR - Overall Dimensions; Burner Installation; Hydraulic Circuit

pag.3
LB1317 Maior P 45/60/80/120 PR
G
M
L
I
F
D - D1E
CB
A
2
1
3
45
6
7
1-BRUCIATORE / BURNER / BRULEUR
2-DADO / NUT / ECROU / DADO
3-RONDELLA / WASHER / RONDELLE
/
4-GUARNIZIONE ISOMART / GASKET /
5-PRIGIONIERO / BOLT / VIS PRISON
N
6-CALDAIA / BOILER / CHAUDIERE /
C
7-MATERIALE DI RIEMPIMENTO / GAS
K
CORDON D'ETANCHEITE / CORD
O
OVERALL DIMENSIONS
BURNER INSTALLATION
1- BURNER
2- NUT
3- WASHER
4- GASKET
5- BOLT
6- BOILER
7- GASKET
MODELS ABCDD1EFGILM
MAIOR P 45 PR/MD 590 330 260 225 385 555 160 385 190 190 M10
MAIOR P 60 PR/MD 590 330 260 230 390 555 180 385 190 190 M10
MAIOR P 80 PR/MD 590 330 260 230 390 555 180 385 190 190 M10
MAIOR P 120 PR/MD 690 350 340 220 440 555 190 385 190 190 M10
D = short head D1 = long head
HYDRAULIC CIRCUIT
SUCTION
RETURN
V2
V1
1 - HOSE
2 - FILTER
3 - OIL COCK
1
1
2
3
