Installation
- Montage du brûleur
Branchement du fioul domestique
Le filtre doit être monté de manière à ce
qu'un guidage correct du tuyau flexible soit
garanti.
Les tuyaux flexibles ne doivent pas être
pliés.

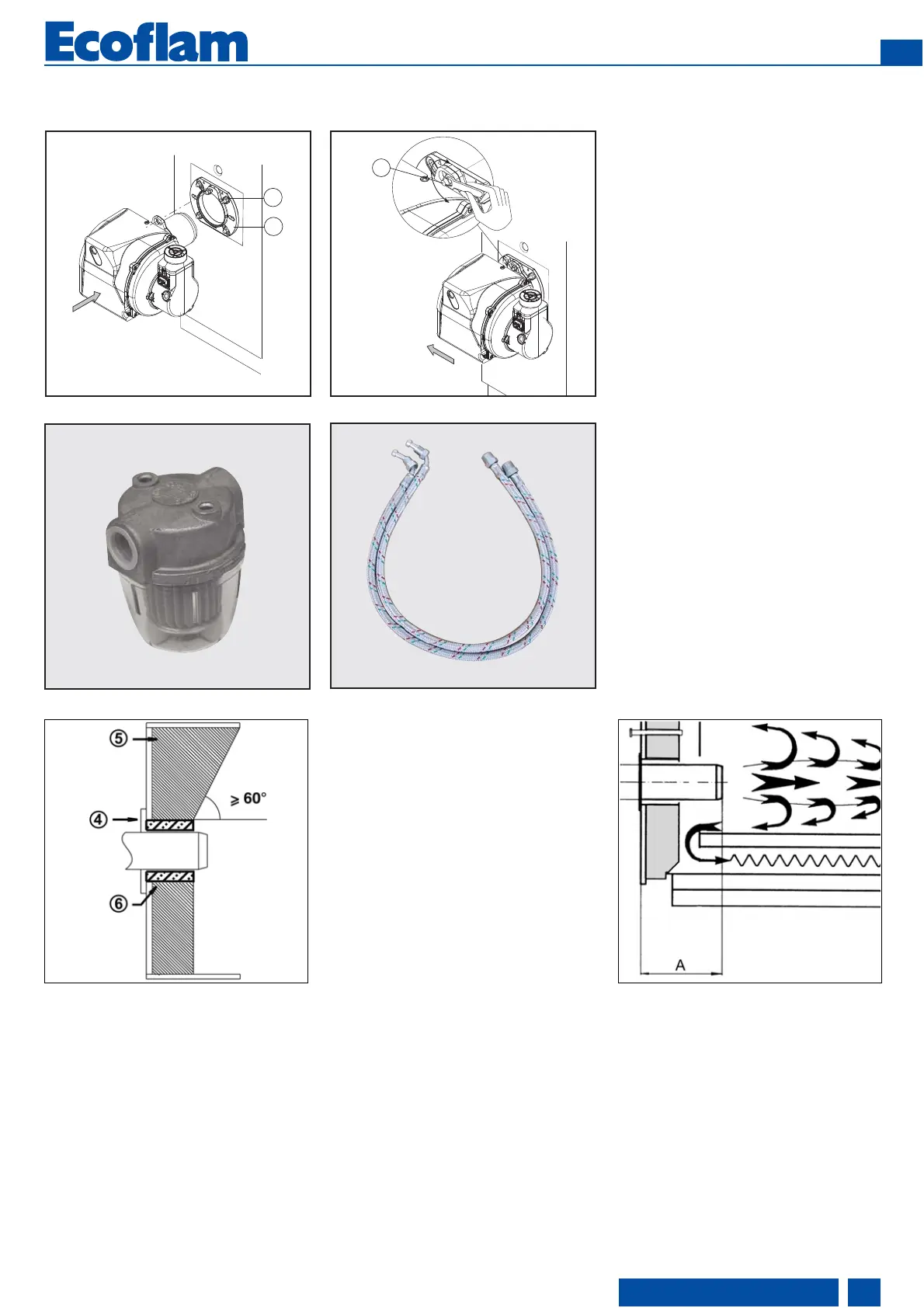

Montage du brûleur
Le brûleur est fixé à la bride de fixation et,
par conséquent, à la chaudière ; de cette
manière, la chambre de combustion est
fermée hermétiquement.
Montage:
• Fixer la bride de fixation 3 à la chaudière
au moyen des vis 4.
• Tourner légèrement le brûleur,
l'introduire dans la bride et le fixer avec la
vis 5.
Démontage :
• Desserrer la vis 5.
• Tourner le brûleur et l'extraire de la
bride.
1
3
4
–
+
2
3
5
Profondeur de montage du tube du
brûleur et garnissage en maconnerie
Pour les générateurs sans paroi avant
refroidie et en l’absence d’indications
contraires par le constructeur de la
chaudière, il est nécessaire de réaliser un
garnissage en mac onnerie ou une
isolation (5) selon la figure ci-contre.
Le garnissage en mac onnerie ne doit pas
déborder la bordure avant du gueulard et
sa dépouille conique ne doit pas dépasser
60°. L’interstice d’air (6) doit être comblé
avec un matériau d’isolation élastique et
ininflammable.
Mené des fumées
Au fin d'éviter du bruit non désirées, il est
recommandé d'éviter les pièces de
raccordement à angles droits lors du
raccordement de la chaudière à la
cheminée.
