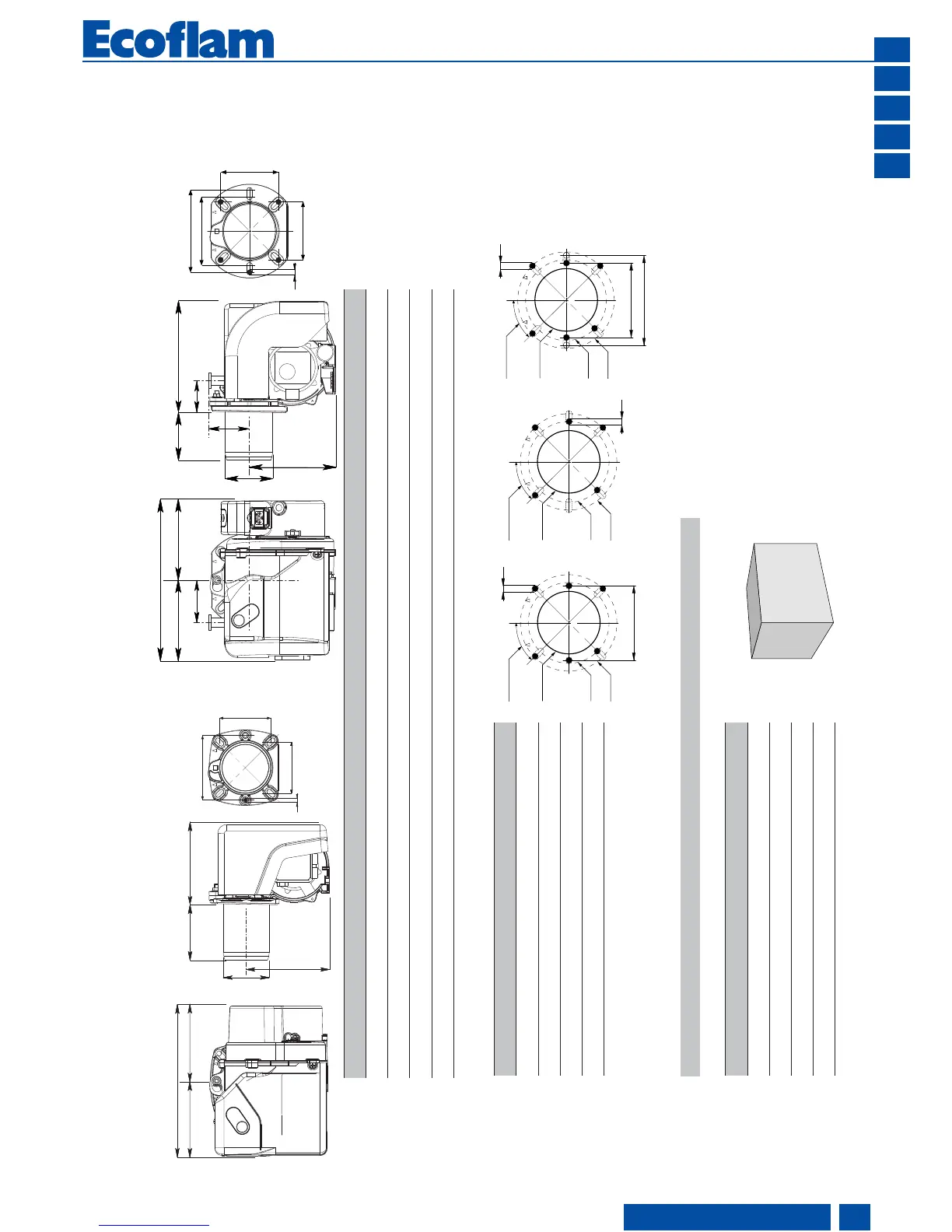

Overview - Dimensions / Panoramica - Dimensioni / Vue d'ensemble - Dimensions / Descripción - Dimensiones / Обзор - Размеры
X
Y
Z
Packaging
MAX 1
d..°
Ø a Ø b
Ø c
125
153
M
MAX 8-12
M
d..°
Ø a Ø b
Ø c
MAX 4
d..°
Ø a Ø b
Ø c
125
M
MAX 1
CB
A
E
D-D1
F
G
M
126
151
I
L
Max Gas 70P-120P
NP
O
MAX 4 - 8 - 12
Model
A B
C D
D1 E
F
G
I
L
M
MAX 1 288
143 145 80
140 153 89
160
92/107
92/107
M8
MAX 4 297
149 148 90
145 204 89
160
90/107
90/107
M8
MAX 8 303
155 148 90
145 204
89 160
100/120
100/120
M8
MAX 12 317
169 148 100
155 204
98 160
100/120
100/120
M8
Model
Ø a
Ø b
Ø c
d°..
MAX 1
100 130 150
45°
MAX 4
110 126,5 151,5 45°
MAX 8
110 140 170 45°
MAX 12
110 140 170 45°
Model
X Y
Z
Kg
MAX 1
310
400
320 7
MAX 4
415
400
310 9
MAX 8
415
400
310 9,5
MAX 12
415
400
310 10
A
BC
D / D1 E
M
L
F
G
125
I
