Funktion - Allgemeine Sicherheits-Funktionen
Betriebsfunktion
- Nach Wärmeanforderung durch den
Kesselregler startet der Ölfeuerungs-
automat den Programmablauf.
- Der Motor läuft an, die Zündung wird
zugeschaltet und die Vorbelüftungs- zeit
von 15 sec läuft.
- Während der Vorbelüftung wird der
Feuerraum auf Flammensignale über-
wacht.
- Nach Ablauf der Vorbelüftung öffnet das
Ölmagnetventil und der Brenner startet.
- Bei Brennerbetrieb wird die Zündung
abgeschaltet.
Regelabschaltung
- Kesselregler unterbricht die Wärme-
anforderung.
- Ölmagnetventil schließt und Flamme
erlischt.
- Brennermotor schaltet ab.
- Brenner ist in Betriebsbereitschaft.
Sicherheitsfunktion
Eine Storabschaltung erfolgt:
- wenn während der Vorbelüftung ein
Flammensignal vorhanden ist (Fremd-
lichtuberwachung)
- wenn beim Start (Brennstofffreigabe)
nach 5s (Sicherheitszeit) keine Flam-
menbildung erfolgt ist
- wenn bei Flammenausfall wahrend
des Betriebes nach erfolglosen Wie-
deranlaufversuch keine Flamme entsteht.
Eine Storabschaltung wird durch Auf-
leuchten der Storlampe angezeigt und
kann nach Beseitigung der Störursache
durch Drücken des Entstörungsknopfes
wieder entriegelt werden.
Fur weitere Informationen siehe
Beschreibung Feuerungsautomat.

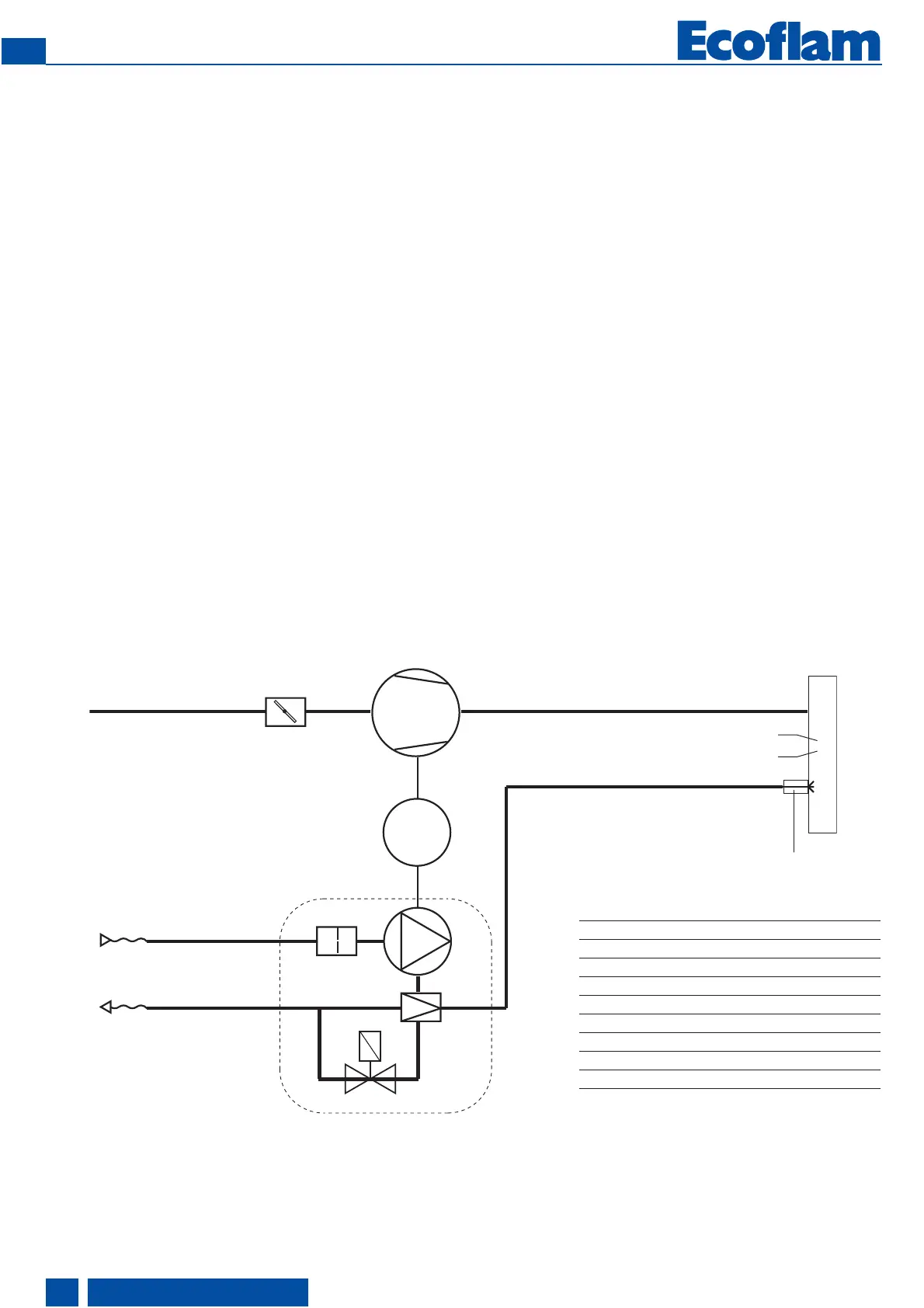

M1 Brennermotor
T1 Zundtransformator
Y1 Magnetventil
101 Gebläse
102 Ölbrennerpumpe
103 Luftklappe
104 Öldruckregler
105 Schläuche
106 Filter
118 Düse
