DE
420010442601

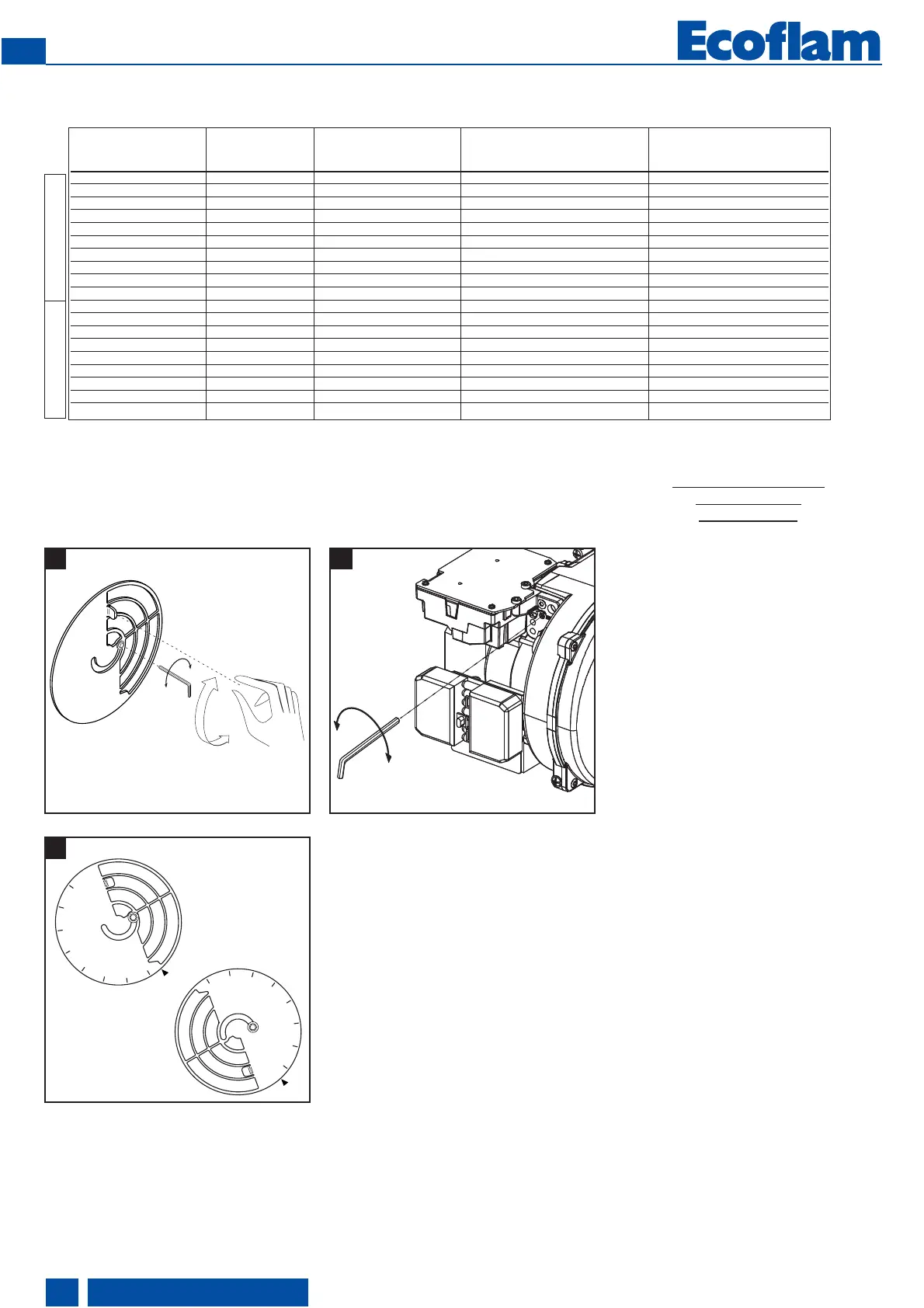

Inbetriebnahme - Einstelldaten - Luftregulierung
Die oben genannten Einstellungen sind
die Grundeinstellungen. Diese Reg-
ulierungswerte sind normalerweise für die
Inbetriebnahme des Brenners geeignet.
Diese Werte wurden in unseren
Labortests bestimmt und sind für das
erste Einschalten nützlich, da die endgülti-
gen Einstellungen mit einem Verbren-
nungsanalysegerät vorgenommen werden
müssen.
Günstige Verbrennungswerte können mit
den folgenden Düsen erhalten werden:
DANFOSS H÷S 80°÷60°
DELAVAN W 60°
STEINEN S 60°
DÜSE PUMPENDRUCK LEISTUNG EINSTELLUNG EINSTELLUNG
BRENNKOPFES SAUGLEITUNG
gph spry bar kg/h Pos. Pos.
1,50 60° 12 6,2 0
1,65 60° 12 7,0 1
1,75 60° 12 7,6 2
2,00 60° 12 8,3 2,5
2,25 60° 12 9,3 3
2,50 60° 12 10,4 3,5
2,75 60° 12 11,5 4
3,00 60° 12 12,5 4,5
3,50 60° 12 14,9 5
4,00 60° 11 16,0 5
1,75 60° 12 7,6 0
2,00 60° 12 8,3 1
2,25 60° 12 9,3 2
2,50 60° 12 10,4 2,5
2,75 60° 12 11,5 3
3,00 60° 12 12,5 3,5
3,50 60° 12 14,9 4,0
4,00 60° 12 16,7 4,5
4,50 60° 12 19,1 5
MAX 20
MAX 15
A
Luftklappeneinstellung (A).
Lösen Sie die Schraube mit dem Sechskan-
tschlüssel:
• wiederum die Luftklappe im
Uhrzeigersinn, die Produktion zu
verringern.
• wiederum die Luftklappe gegen den
Uhrzeigersinn, die Produktion zu erhöhen.
Erreicht den gewünschten Wert, um die
Schraube zu befestigen.
Brennerkopfeinstellung (B).
Die Schraube in der Abbildung wie folgt
einstellen:
• Den Inbusschlüssel so lange drehen, bis
der erforderliche Wert erreicht wird
(Markierung 0,4,5).
