Function
- Coffret de sécurité TCH 2xx
e

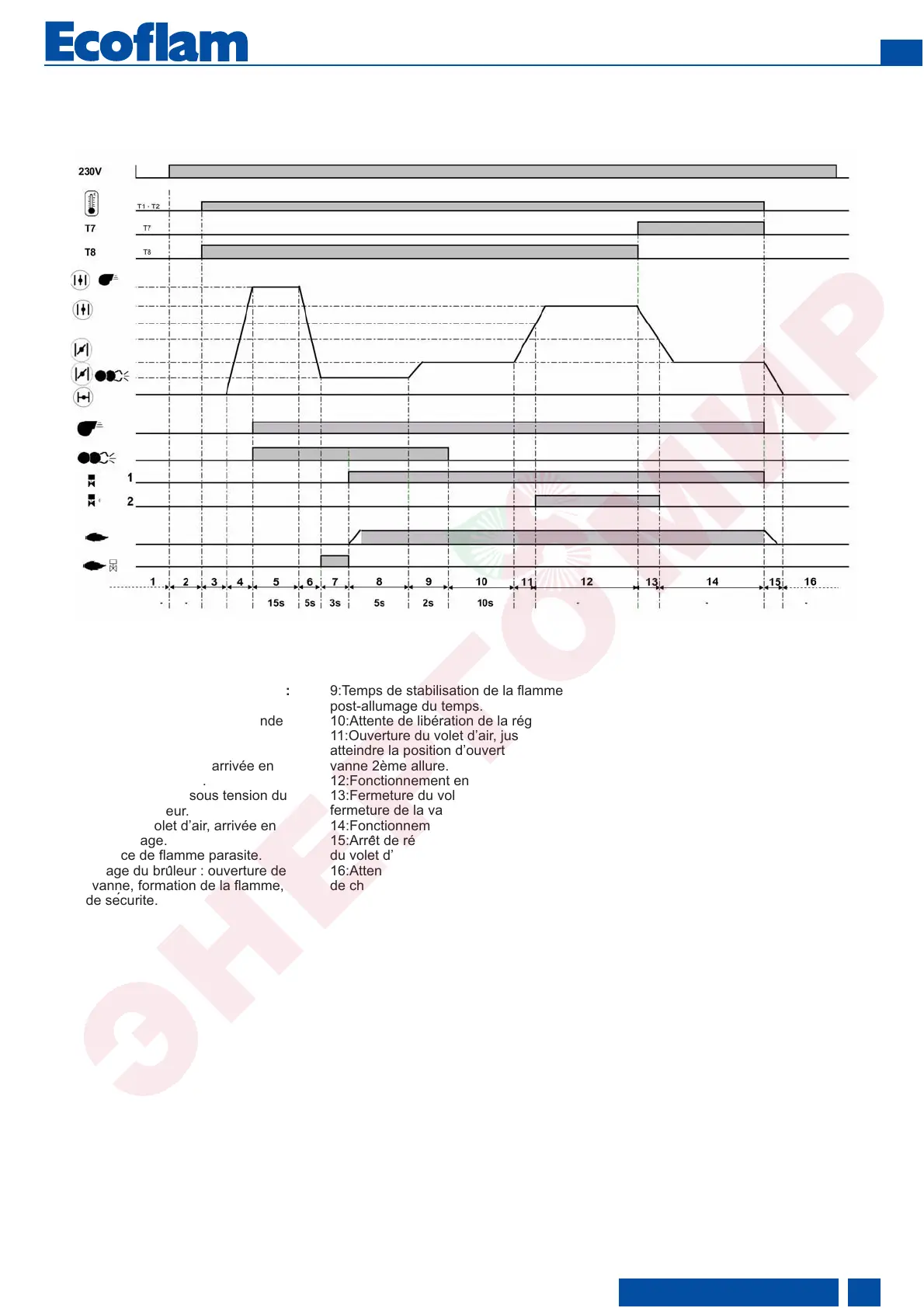

Phases du cycle de fonctionnement :
1: Absence de tension
2: Mise sous tension, pas de demande
de chauffe.
3: Demande de chauffe
4: Ouverture du volet d’air, arrivée en
position de pré ventilation.
5: Préventilation : mise sous tension du
moteur et de l’allumeur.
6: Fermeture du volet d’air, arrivée en
position d’allumage.
7: Surveillance de flamme parasite.
8: Démarrage du bruleur : ouverture de
l’electrovanne, formation de la flamme,
temps de securite.
9:Temps de stabilisation de la flamme, de
post-allumage du temps.
10:Attente de libération de la régulation
11:Ouverture du volet d’air, jusqu’à
atteindre la position d’ouverture de la
vanne 2ème allure.
12:Fonctionnement en 2ème allure.
13:Fermeture du volet d’air, jusqu’à la
fermeture de la vanne 2ème allure.
14:Fonctionnement en 1ère allure.
15:Arret de régulation, fermeture à 0°
du volet d’air.
16:Attente d’une nouvelle demande
de chauffe.
