Ecoflam MAX P 35 AB - Page 56

Function

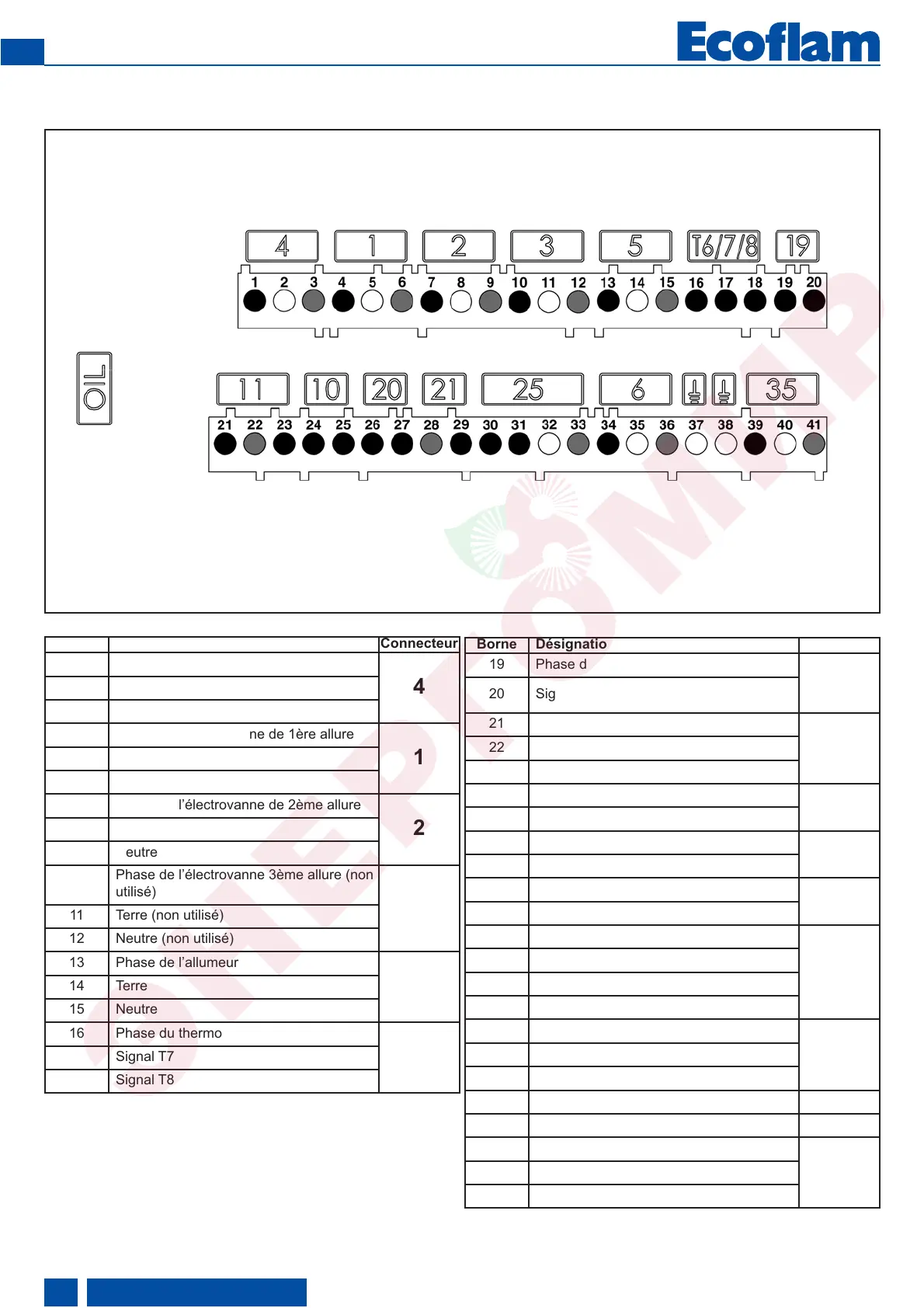

- Schéma d’affectation des bornes. Raccordements 230 Volts
Borne Désignation Connecteur
1
Phase moteur du bruleur
4
2 Terre
3 Neutre
4 Phase de l’électrovanne de 1ère allure
1
5 Terre
6 Neutre
7 Phase de l’électrovanne de 2ème allure
2
8 Terre
9 Neutre
10
Phase de l’électrovanne 3ème allure (non
utilisé)
3
11 Terre (non utilisé)
12 Neutre (non utilisé)
13 Phase de l’allumeur
5
14 Terre
15 Neutre
16 Phase du thermostat 2ème allure
T6/7/8
17 Signal T7
18 Signal T8
Borne Désignation Connecteur
19 Phase du thermostat de 1ère allure (T1)
19
20 Signal de demande de chauffe (option T2)
21 Signal contrôle de la flamme
11
22 Terre
23 Phase
24 Non utilisé
10
25 Non utilisé
26 Phase
20
27 Signal déverrouillage à distance
28 Neutre
21
29 Phase du signal de défaut
30 Phase
25
31 Réchauffeur / contact de libération
32 Terre
33 Neutre
34 Phase L1
6
35 Terre
36 Neutre
37 Terre
38 Terre
39 Phase du groupe moto-pompe
35
40 Terre
41 Neutre
420010492200
FR
56
