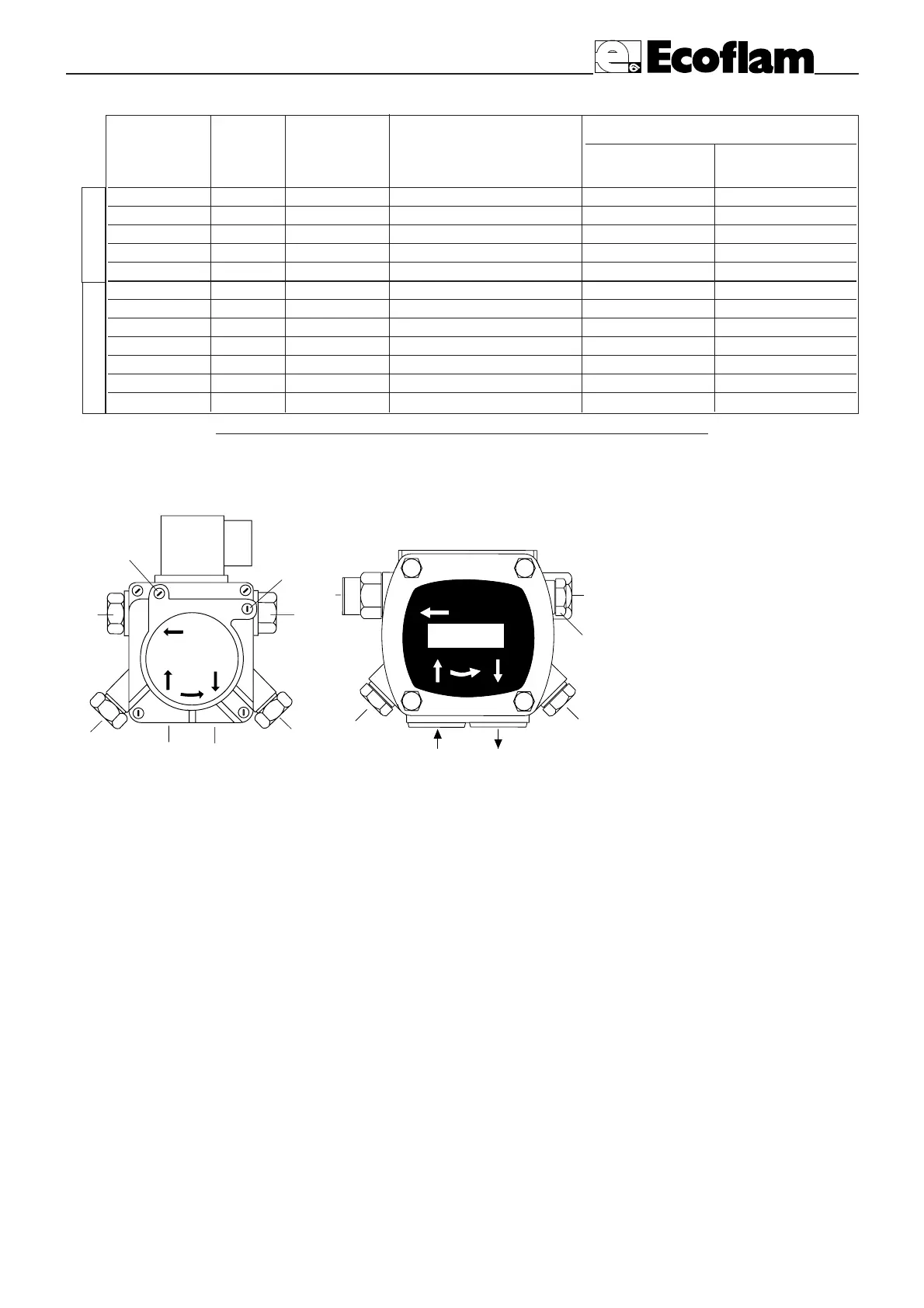

pag.4
A
LB1007 Minor 20.1/30.1
DATI DI TARATURA
UGELLO : DANFOSS H÷S 80°÷60°; DELAVAN W 60°; STEINEN S 60°
INNESCO E REGOLAZIONE DELLA POMPA GASOLIO
6
12
3
4
5
3
3
SUNTEC AS 47 K
1 - ASPIRAZIONE
2 - RITORNO
3 - SFIATO E PRESA MANOMETRO
4 - PRESA VUOTOMETRO
5 - REGOLAZIONE PRESSIONE
6 - ALL' UGELLO
7 - CARTUCCIA FILTRO
UGELLO POMPA PORTATA REGOLAZIONE TESTA REGOLAZIONE ARIA
MANDATA ASPIRAZIONE
GPH Angolo BAR kg/h POS. Pos. Pos.
2.50 60° 12 10,4 - - MIN
3.00 60° 12 12,5 -
3.50 60° 12 14,9 -
4.00 60° 12 16,7 -
4.50 60° 12 19,1 - - MAX
3.50 60° 12 15,1 1 - MIN
4.00 60° 12 16,7 2
4.50 60° 12 19,1 3 ÷ 4
5.00 60° 12 21,8 4 ÷ 5
5.50 60° 12 23,6 5 ÷ 6
6.00 60° 12 25 6
6.50 60° 12 27,3 7 - MAX
MINOR 20.1-20.1R
MINOR 30.1-30.1R
CONTROLLARE:
- Che le tubazioni siano perfettamente a tenuta;
- Che siano usati tubi rigidi (preferibilmente di rame), ove possibile;
- Che la depressione in aspirazione non ecceda 0,45 bar, per evitare che la pompa entri in cavitazione;
- Che la valvola di fondo sia dimensionata correttamente;
La pressione della pompa viene regolata al valore di 12 bar durante il collaudo del bruciatore. Prima di avviare
il bruciatore, spurgare l’aria contenuta nella pompa attraverso la presa del manometro. Riempire le tubazioni
di gasolio per facilitare l’innesco della pompa. Avviare il bruciatore e verificare la pressione di alimentazione
della pompa. Se l’innesco della pompa non dovesse avvenire durante il primo prelavaggio, con conseguente,
successiva entrata in blocco del bruciatore, riarmarne il blocco per riavviarlo, premendo il pulsante rosso
sull’apparecchiatura di controllo. Se, ad innesco della pompa avvenuto, il bruciatore dovesse andare in blocco
dopo la fase di prelavaggio, a causa di una caduta di pressione del gasolio nella pompa, riarmarne il blocco per
riavviarlo. Non permettere che la pompa funzioni per più di tre minuti senza gasolio. Nota: prima di avviare
il bruciatore, assicurarsi che il tubo di ritorno sia aperto. Una sua eventuale occlusione provocherebbe una rot-
tura dell’organo di tenuta della pompa.
Utilizzare solo la apposita chiave fornita in dotazione pre rimuovere l’ugello, facendo attenzione a non dan-
neggiare gli elettrodi. Montare il nuovo ugello con la medesima cura.
N.B.: Verificare sempre la posizione degli elettrodi dopo il montaggio dell’ugello (vedi figura). Una posizione
errata può comportare problemi di accensione.
PULIZIA E SOSTITUZIONE DELL’UGELLO
6
5
3
4
2
1
SUNTEC
SUNTEC
3
SUNTEC D57 A
