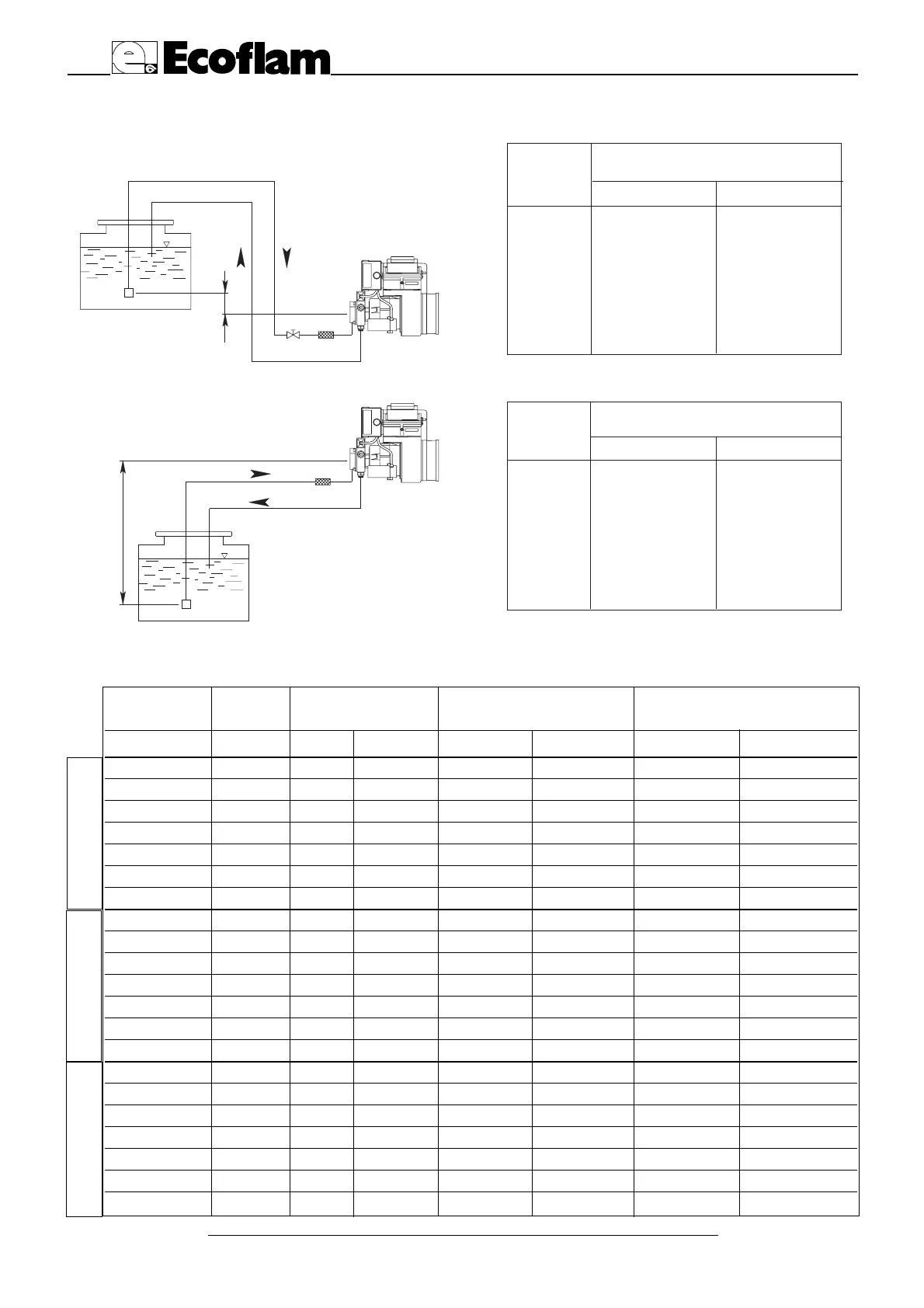

LB752 Minor 4.1/8.1/12.1 - R
D
DATOS DE REGULACIÓN
INYECTOR : DANFOSS H÷S 80°÷60°; DELAVAN W 60°; STEINEN S 60°
INYECTOR BOMBA CAUDAL REGLAJE DE LA CABEZA REGLAJE DEL AIRE
normal precalentador normal precalentador normal precalentador
GPH SPRY BAR kg/h kg/h Pos. Pos. Pos. Pos.
0.40 80°H 12 1,7 - 0 - 1,5 -
0.50 80°S 12 2 1,82 1 0 3 1,5
0.60 80°S 12 2,4 1,92 2 1 4 3
0.65 60°S 12 2,7 2,4 2 2 4,2 4
0.75 60°S 12 3,1 2,7 3 2 4,6 4,2
0.85 60°S 12 3,5 3,1 4 3 6 4,6
1.00 60°S 12 4,35 4,1 6 4 9 6
1.00 60°S 12 4,35 4,1 0 0 1 1
1.10 60°S 12 4,5 4,3 1 0 2,5 2
1.25 60°S 12 5 4,7 2 1 3,5 3
1.35 60°S 12 5,6 5,3 3 2 5 4
1.50 60°S 12 6,2 5,9 4 3 6 5,5
1.65 60°S 12 7 6,8 5 4,5 8 7
1.75 60°S 12 7,6 7,3 6 5,5 9 8,5
1.50 60°S 12 6,2 - 0 - 1 -
1.65 60°S 12 7 - 1 - 2 -
1.75 60°S 12 7,6 - 2 - 2,8 -
2.00 60°S 12 8,3 - 3 - 3,4 -
2.25 60°S 12 9,3 - 3 - 5 -
2.50 60°S 12 10,4 - 4 - 7 -
2.75 60°S 12 11,5 - 6 - 9 -
MINOR 4.1 / R
MINOR 12.1 / R
MINOR 8.1 / R
H
H
(m)
ø 8 mm
ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
30
35
40
45
50
55
60
65
70
75
80
85
90
95
H
(m)
ø 8 mm ø 10 mm
0,5
1
1,5
2
2,5
3
3,5
23
21
19
17
14
9
4
55
50
45
40
34
28
22
H
ALIMENTACIÓN DEL COMBUSTIBLE
Tubo doble de la parte superior del depósito
Tubo doble de aspiración
Longitud de los tubos (m)
Longitud de los tubos (m)

Ecoflam MINOR 8.1 Specifications

General

Brand	Ecoflam
Model	MINOR 8.1
Category	Burner
Language	English
