Montageplatte
VORSICHT!
Die Montageplatte muss fest mit dem Unter- bzw
. Hintergrund verschraubt und
die Pumpe muss sicher in der Montageplatte eingerastet sein.
Die Halteelemente (siehe
Ä
„Tischmontage“ auf Seite 18 und
Ä
„Wandmontage“ auf Seite 18 ) sind mit einer Kennzahl versehen und
passen nur in einer Richtung in die Aussparung der Montageplatte.
Es ist unbedingt sicherzustellen, dass die Standsicherheit der Pumpe
gewährleistet ist und nicht durch zusätzliche (Gewichts-)Kräfte belastet
wird! Der Aufbau oder die Ablage zusätzlicher Komponenten sowie das
Betreten oder das Anhängen an bereits montierte Pumpen ist unzulässig.

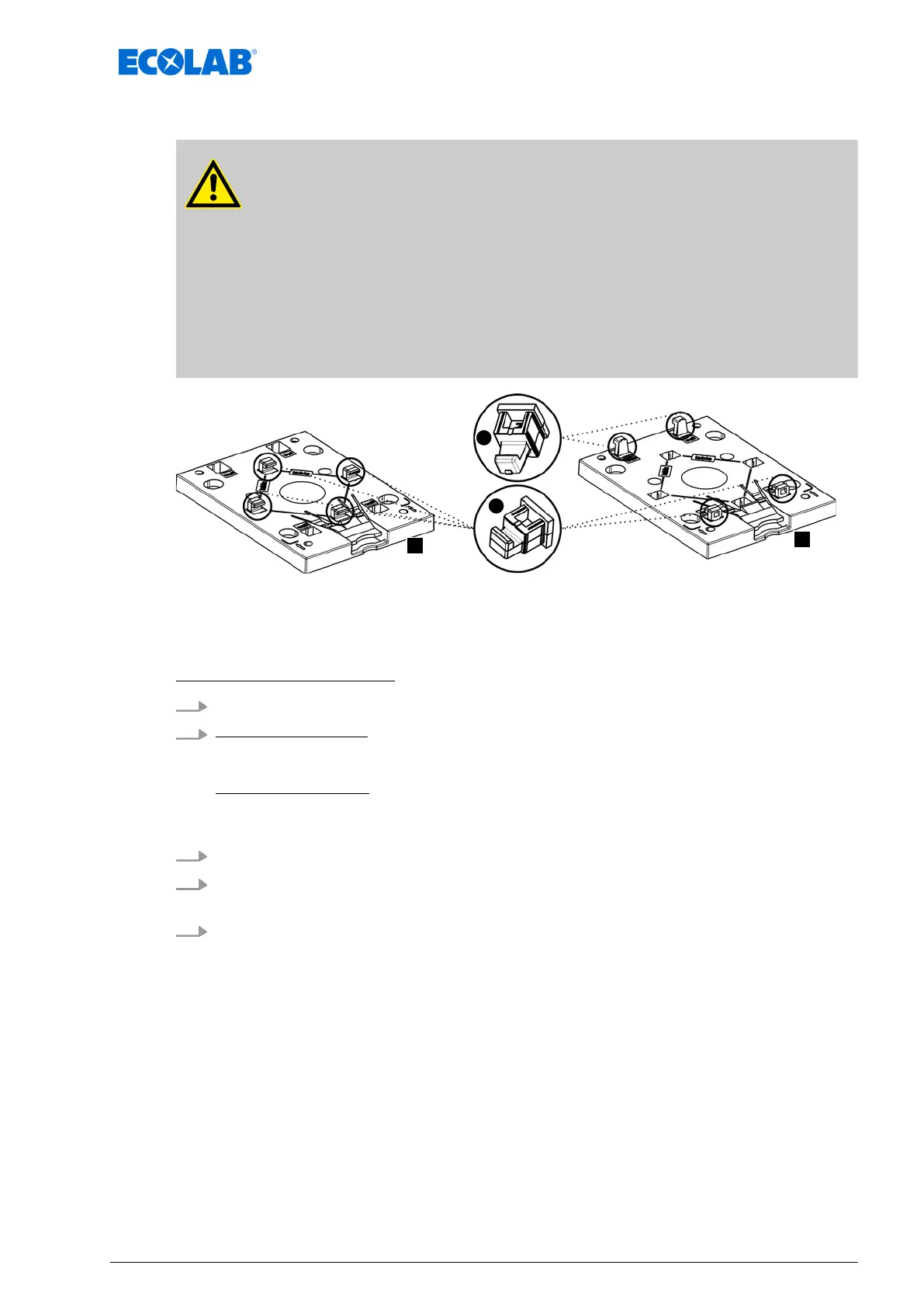

Abb. 3: Montageplatte vorbereiten
1 Halteelemente „Nr
.1“ (Tisch- / Wandmontage)
2 Halteelemente „Nr.2“ (Wandmontage)
T Tischmontage
W Wandmontage
Montageplatte vorbereiten:
1. Montageplatte umdrehen
2. Bei Tischmontage:
Halteelemente „Nr
. 1“ von hinten in die vier Öffnungen mit der Bezeichnung "table"
stecken und einrasten lassen.
Bei Wandmontage:
Halteelemente „Nr
. 1“ und „Nr. 2“ von hinten in die passenden Öffnungen mit der
Bezeichnung "wall" stecken und einrasten lassen.
3. Montageplatte umdrehen und an die gewünschte Montagestelle anhalten.
4. Montageplatte als Schablone verwenden und mit einem spitzen Stift die
gewünschten Bohrlöcher anzeichnen.
5. Bohrungen durchführen.
Montage und Installation
17 10240750 Rev. 4-11.2023
