Edge-Core AS5835-54X User Manual

– 1 –
快速入门指南
E092019-CS-R01
150200002102A
www.edge-core.com

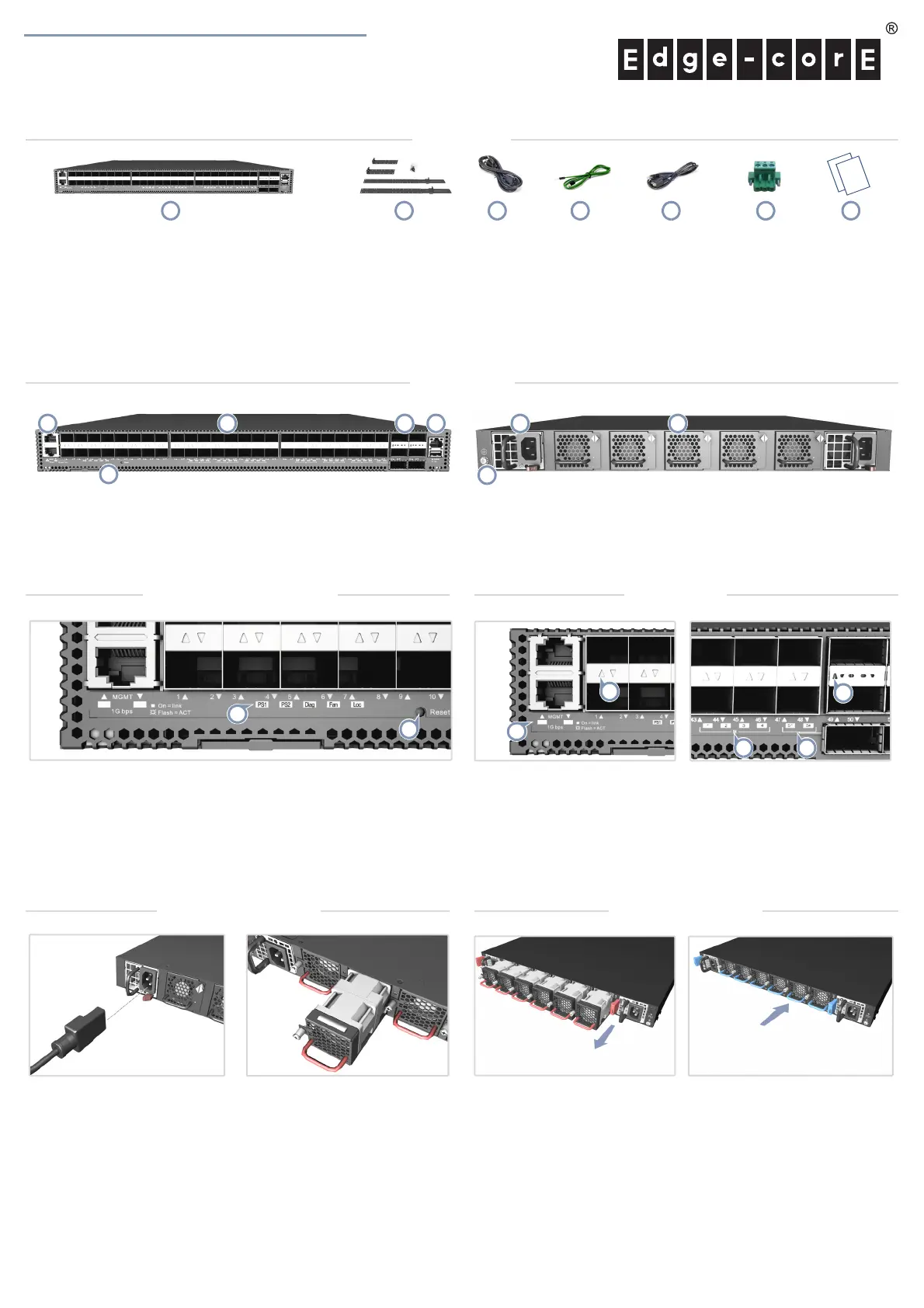

1. 54- 端口 10G/100G 以太网交换机 AS5835-54X
2. 机架安装套件 — 2 个前柱支架， 2 个后柱支架， 20 个螺丝和
2 个吊耳螺丝。
3. 电源线 （仅随交流电源附带）
4. 接地线 （仅随直流电源附带）
5. 控制台线 —RJ-45 转 D-Sub
6. DC 电源转接头 （仅随 48 VDC 电源附带）
7. 文档 — 快速入门指南 （本文档）以及 安全和管制信息
54 端口 10G/100G 以太网交换机
AS5835-54X
1. 2 x 1000BASE-T RJ-45 管理端口
2. 产品标签
3. 48 x 10G SFP+ 端口
4. 6 x 100G QSFP28 端口
5. 控制台端口， USB
6. 接地螺丝
7. 2 x AC 或 DC PSU
8. 5 x 风扇架
347815
2
6
2.B2F 气流
安装从后到前 （B2F）气流风扇
架 （蓝色手柄）和 PSU （蓝色
释放闩锁）。
风扇架更换
1. 松开风扇架螺丝。
2. 从机箱中卸下风扇架。
3. 安装气流方向匹配的更换风
扇。
PSU 更换
1. 拔下电源线。
2. 按下释放闩锁并卸下 PSU。
3. 安装气流方向匹配的更换
PSU。
1.F2B 气流
安装从前到后 （F2B）气流风扇
架 （红色手柄）和 PSU （红色
释放闩锁）。
PS1/PS2: 绿色 （正常），琥珀色 （故障）
诊断 : 绿色 （正常），琥珀色 （故障）
风扇 : 绿色 （正常），琥珀色 （故障）
位置 : 闪烁琥珀色 （开关定位器）
重置按钮
QSFP28 LED
1 LED 绿色 (100G)
1 LED 蓝色 (40G)
1-4 LED 琥珀色 (25G 突破 )
1-4 LED 紫色 (10G 突破 )
SFP+ LED
绿色 (10G)
琥珀色 (1G)
管理 LED
绿色 (1G)
包装清单
1234567
概述
系统 LED/ 按钮 端口 LED
FRU 更换 气流反向
