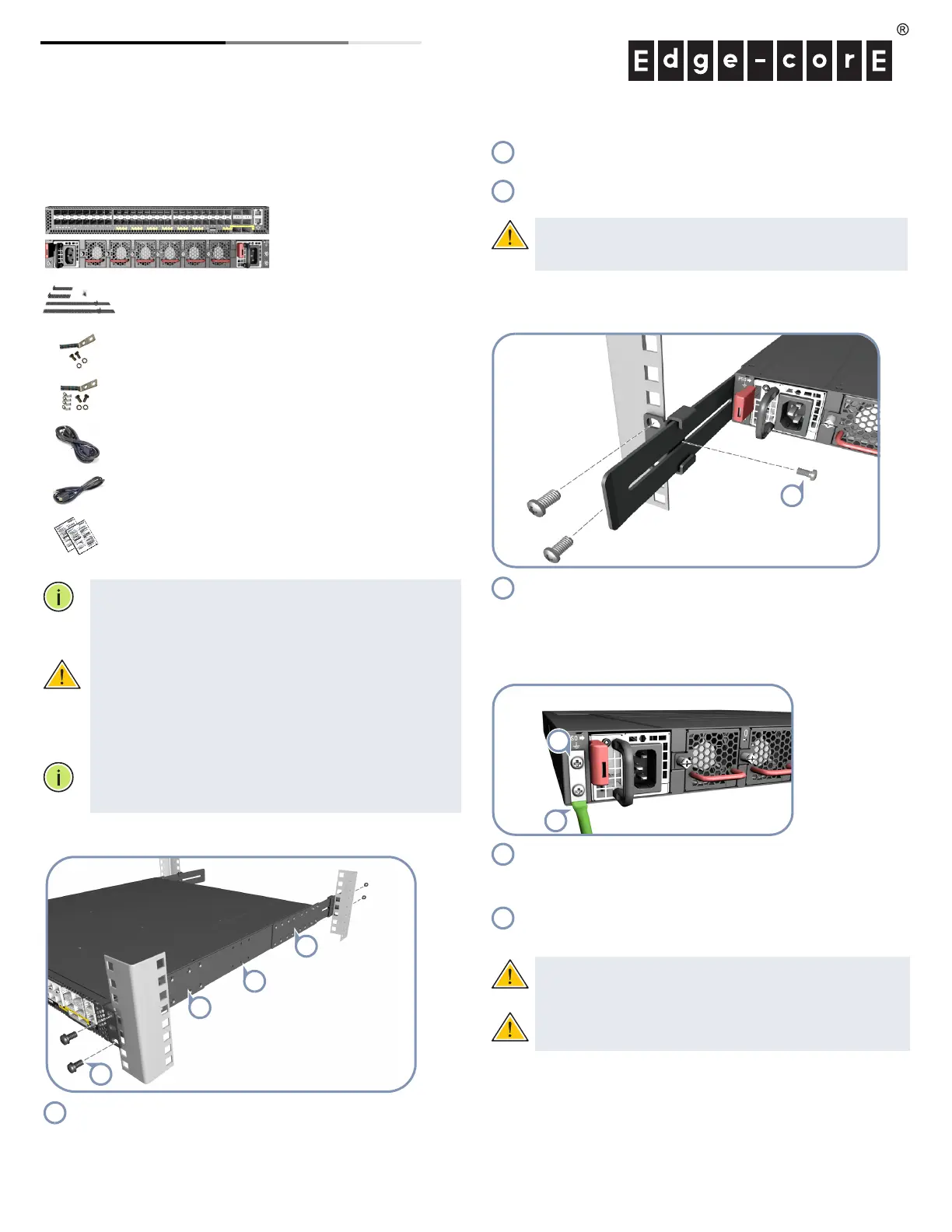

– Русский 1 –
1. Распакуйте коммутатор и проверьте
комплект
ность
AS5916-54XKS
AS5916-54XL
Комплект для монтажа в стойке – 2 кронштейна с передними
опорами, 2 кронштейна с задними опорами, 20 винтов и 2
винта для крепления проушины
Комплект заземления— Один наконечник заземления, 2
винта M5 и 2 шайбы (для модели пер. тока)
Комплект заземления— Один наконечник заземления, 4
кольцевых наконечника, 2 винта M5 и 2 шайбы (для модели
пост. тока)
Шнур питания
Консольный кабель RJ-45 - DB-9
Документация Краткое руководство (данный документ) и
Информация по технике безопасности и нормативно-
правовым требованиям
Примечание.
Коммутатор поставляется с загруженным
установщиком ПО Open Network Install Environment (ONIE), но без
образа ПО коммутатора. Сведения о совместимости ПО
коммутатора представлены на веб-сайте:
www.edge-core.com.
Внимание!
Коммутатор поставляется с подключаемым блоком
питания (PSU) и кассетами вентиляторов, которые крепятся к его
корпусу. Все установленные модули должны иметь одинаковое
направление циркуляции воздуха. Т.е. если в установленных
модулях питания циркуляция воздуха имеет направление
"спереди назад" (F2B), то и в установленных в задней части кассетах
вентиляторов циркуляция воздуха должна иметь направление F2B.
Примечание.
Изображения коммутатора в настоящем
документе представлены в качестве иллюстрации и могут
отличаться от конкретной модели коммутатора.
2. Крепление кронштейнов
Прикрепите к коммутатору кронштейны с передними и задними
опорами четырьмя винтами, которые поставляются в комплекте с
кронштейном.
Возьмите еще два винта и закрепите каждый из кронштейнов с
задними опорами в центре с обеих сторон коммутатора.
Для крепления коммутатора в стойке используйте винты и
закладные гайки из комплекта стойки.
Внимание!
Для установки коммутатора в стойку требуется два
человека. Один человек должен установить коммутатор в стойку, а
второй – закрепить его винтами для стойки.
3. Регулировка проушин кронштейна с задними
опорами
Закрепите проушины кронштейна с задними опорами в данном
положении стопорными винтами из комплекта.
Можно отрегулировать проушины кронштейна с задними опорами
в зависимости от глубины стойки: от 56 до 75 см.
4. Заземлите коммутатор
Убедитесь, что стойка правильно заземлена и соответствует
требованиям стандарта ETSI ETS 300 253. Проверьте наличие
хорошего электрического контакта с точкой заземления стойки
(отсутствие краски или изоляции на поверхности).
Прикрепите заземляющий провод (калибра 10 AWG) к точке
заземления на задней панели коммутатора. Затем подключите
другой конец провода к точке заземления стойки.
Внимание!
Удаление заземляющего соединения допускается
только в случае полного разъединения всех подключений к блоку
питания.
Внимание!
Устройство должно быть установлено в зоне
ограниченного доступа.
Краткое руководство
54-портовый коммутатор 10G/100G Datacenter Ethernet
AS5916-54XKS|AS5916-54XL
