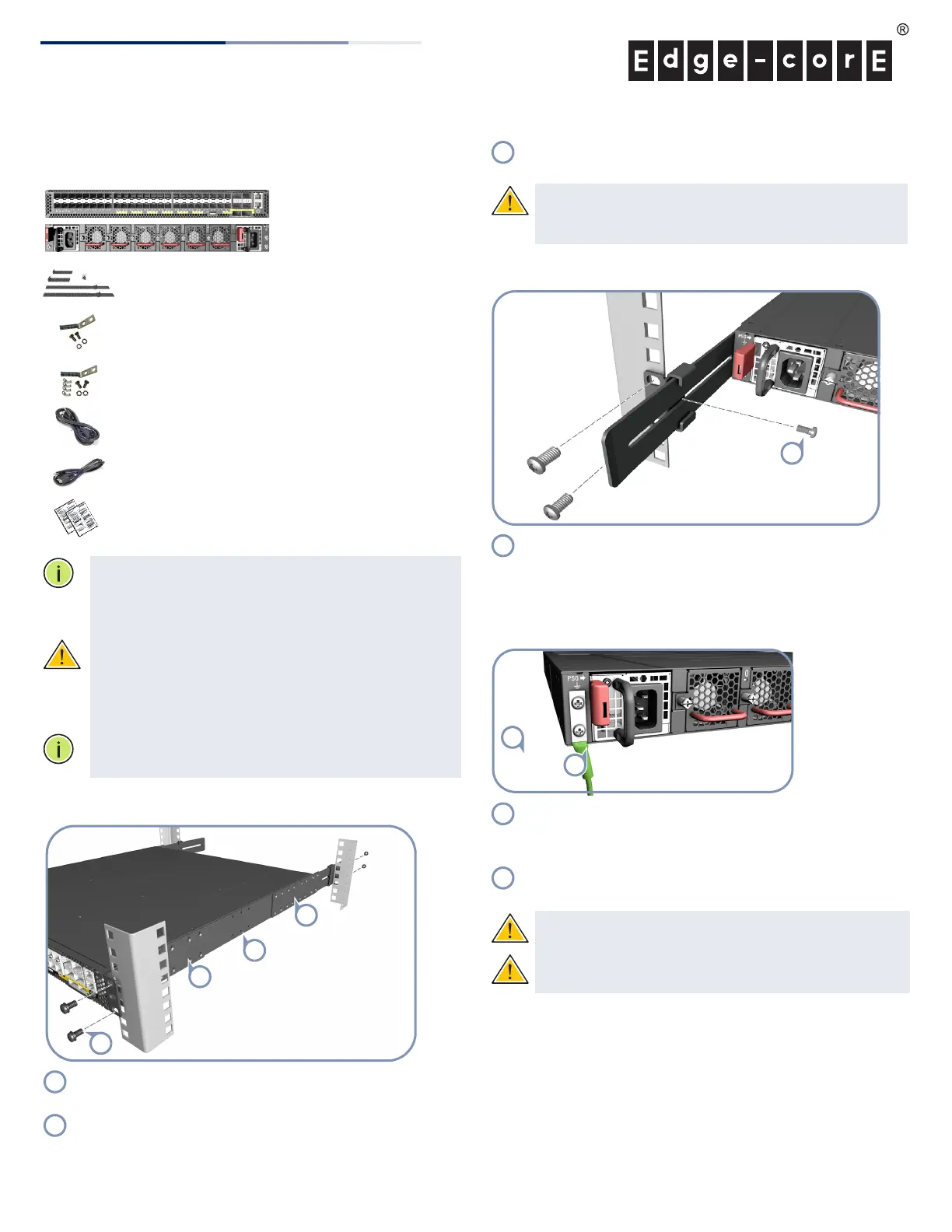

1. 拆開交換器包裝並檢查內容物
AS5916-54XKS
AS5916-54XL
前柱托架 x2、後柱托架附可調固定片 x2、托架螺
絲 x20、後托架固定片位置－定位螺絲 x2
附件包 — 接地壓接端子 x1, M5 螺絲 x2 以及華司
x2 ( 僅供 AC 型號 )
附件包 — 接地壓接端子 x1, 圓形端子 x 4, M5 螺絲
x2 以及華司 x2 ( 僅供 DC 型號 )
電源線
控制電纜－ RJ45 轉 DB-9
文件－
快速入門指南
（本文件）及
安全性與法規資
訊
說明：
交換器有預載之開放網路安裝程式環境
（ONIE）軟體，但未預載交換器軟體映像檔。有關其他
相容交換器軟體請參閱 www.edge-core.com 網站說
明。
注意：
交換器包含插入式電源供應器以及風扇托盤模
組。所有後部安裝之模組氣流方向，必須一致。意即，
如果安裝的電源供應器有從前至後的氣流方向
（F2B），則所有安裝的風扇托盤模組也必須為前至後的
氣流方向 （F2B）。
說明：
本文件使用的交換器圖片僅供舉例說明，不一定
與您的交換器外觀完全一致。
2. 安裝交換器
利用四個所附之托架螺絲，將前柱和後柱托架安裝在交
換器上。
額外使用兩個螺絲，將後柱托架各別固定在交換器側邊
中間處。
使用隨機櫃提供的螺絲及籠罩螺帽，將交換器固定在機
櫃上。
注意：
需要兩個人，將交換器裝到機櫃上。一人負責固
定交換器在機櫃上之位置，另一人負責用機櫃螺絲固
定。
3. 調整後柱托架固定片
利用所附的定位螺絲，鎖緊後柱托架固定片位置。
亦可調整後柱托架固定片，以安裝在深度為 56 cm 至
75 cm 不等之機櫃上。
4. 對交換器實施接地
請確保對機架正確實施接地，並確保符合 ETSI ETS 300
253。請確認機架上的接地點的電氣導通狀態良好 （確
保沒有油漆或絕緣表面處理）。
將 10 號 AWG 接地線連接至交換器背面面板上的接地點
上。然後將接地線的另一端連接至機架的接地。
注意：
在斷開所有電源連接前，切勿斷開接地。
注意：
設備必須安裝在受限訪問位置。
54 埠 10G/100G 乙太網路交換器
快速入門指南
AS5916-54XKS|AS5916-54XL
– 繁體中文 1 –
