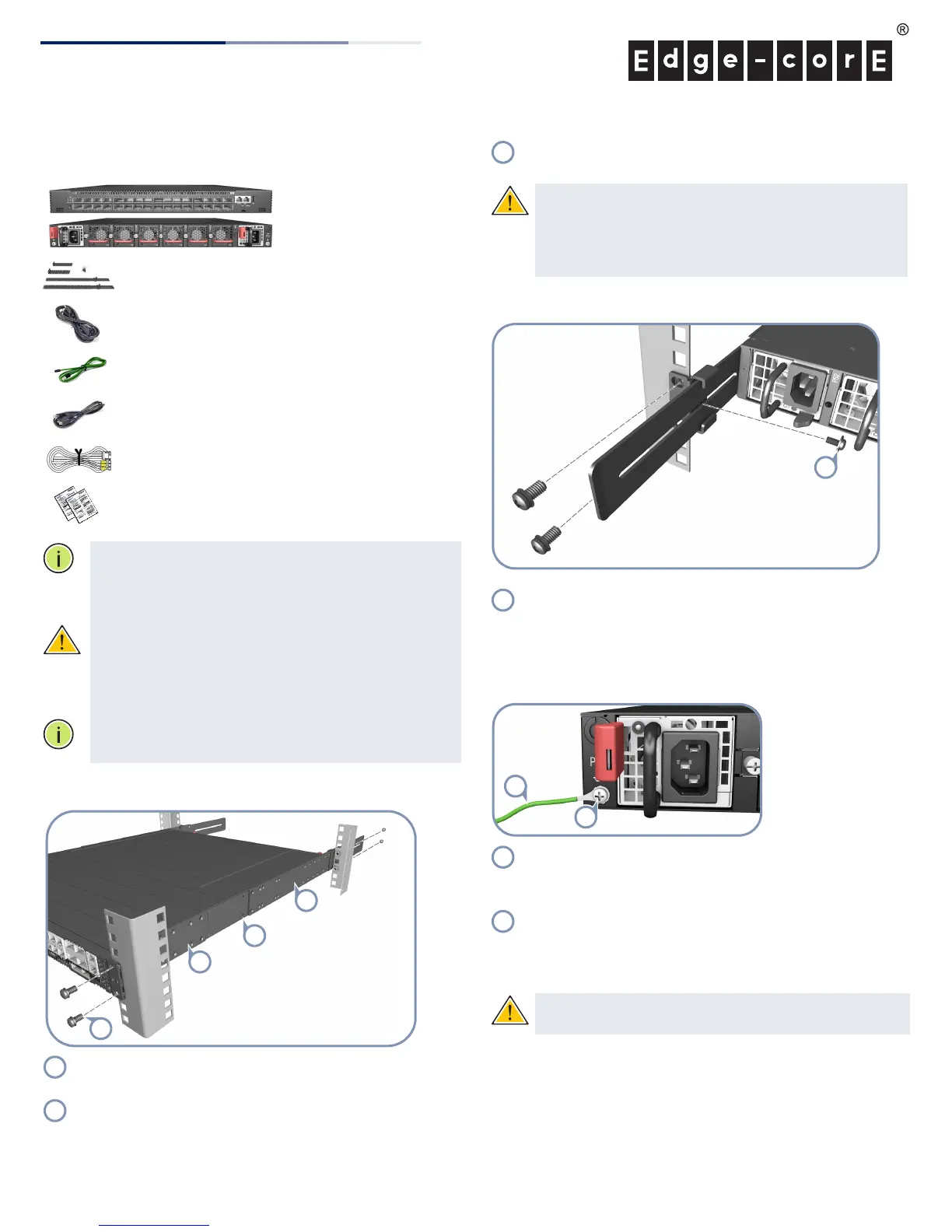

– 7 –
1. 拆開交換器包裝並檢查內容物
AS7512-32X、
AS7712-32X 或
AS7716-32X
前柱托架 x2、後柱托架附可調固定片 x2、托架螺
絲 x20、後托架固定片位置－定位螺絲 x2
電源線 （僅隨附於 AC PSU）
接地線 （僅隨附於 DC PSU）
控制電纜－ RJ45 轉 DB-9
DC 電源線 （僅隨附於 48 VDC PSU）
文件－
快速入門指南
（本文件）及
安全性與法規資
訊
說明：
交換器有預載之開放網路安裝程式環境
（ONIE）軟體，但未預載交換器軟體映像檔。有關其他
相容交換器軟體請參閱 www.edge-core.com 網站說
明。
注意：
交換器包含插入式電源供應器以及風扇托盤模
組。所有後部安裝之模組氣流方向，必須一致。意即，
如果安裝的電源供應器有從前至後的氣流方向
（F2B），則所有安裝的風扇托盤模組也必須為前至後的
氣流方向 （F2B）。
說明：
本文件使用的交換器圖片僅供舉例說明，不一定
與您的交換器外觀完全一致。
2. 安裝交換器
利用四個所附之托架螺絲，將前柱和後柱托架安裝在交
換器上。
額外使用兩個螺絲，將後柱托架各別固定在交換器側邊
中間處。
使用隨機櫃提供的螺絲及籠罩螺帽，將交換器固定在機
櫃上。
注意：
需要兩個人，將交換器裝到機櫃上。一人負責固
定交換器在機櫃上之位置，另一人負責用機櫃螺絲固
定。
装置の吸排気に必要な領域をマニ ュ アル上に規定し て
いる。
3. 調整後柱托架固定片
利用所附的定位螺絲，鎖緊後柱托架固定片位置。
亦可調整後柱托架固定片，以安裝在深度為 56 cm 至
75 cm 不等之機櫃上。
4. 對交換器實施接地
請確保對機架正確實施接地，並確保符合 ETSI ETS 300
253。請確認機架上的接地點的電氣導通狀態良好 （確
保沒有油漆或絕緣表面處理）。
將 14 號 AWG 接地線連接至交換器背面面板上的接地點
上。然後將接地線的另一端連接至機架的接地。
關於如何連接 12 VDC PSUs 至開放式機架連接器，請參
閱 Edgecore ORSA-1U Open Rack Tray Set 安裝手冊。
注意：
在斷開所有電源連接前，切勿斷開接地。
32 埠 100G 乙太網路交換器
快速入門指南
AS7512-32X | AS7712-32X | AS7716-32X
