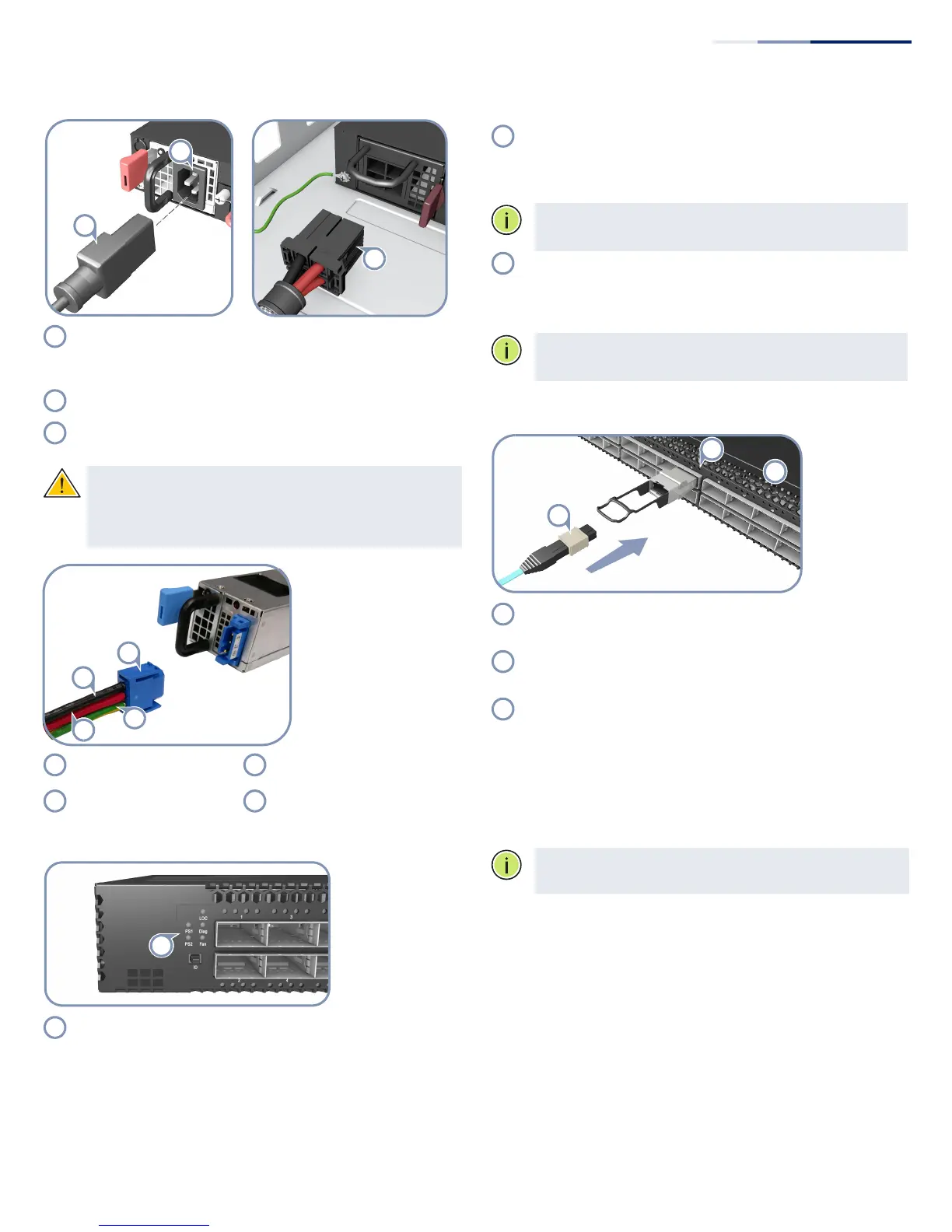

5. 連接電源
在交換器上安裝 1 個或 2 個 AC 或 DC 電源模組。 本交換
器可使用最多 2 個 PSU，且 PSU 的氣流方向必須與安裝
的風扇框相同。
將外部 AC 或 DC 電源連接至模組。
將交換器裝入開放式機櫃後，將開放式機櫃托盤接頭連
接至 12 VDC PSU。
注意：
在 DC Converter 的前端必須使用 UL/IEC/EN
60950-1 認證的電源供應器 連接 DC PSU 。使用 #14
AWG 線 （適用於 -36 VDC 至 -72 VDC PSU）或 #8
AWG 線 （適用於 12 VDC PSU）連接至 DC PSU。
Positronic
PLA03F7000/ AA 接頭
-36 – -72 VDC （紅線）
DC 回流 （黑線） 接地 （黃綠線）
6. 確認交換器操作
透過檢查系統 LED，確認交換器的基本運轉情況。 如運
轉正常，PSU1/PSU2、Diag 和風扇 LED 會亮起綠燈。
7. 執行初次系統啟動
若網路作業系統 （NOS）安裝程式位於網路伺服器，先
使用 5-ohm 第 5 類、5e 類或更優之雙絞線電纜，連接
RJ-45 管理 （Mgmt）埠至網路。（若 NOS 安裝程式位
於所附儲存設備中，則不需要。）
說明：
AS7716-32X，RJ-45 Mgmt 連接埠僅支援 1000
Mbps 模式。
啟動交換器。等待 ONIE 軟體找尋並執行 NOS 安裝程
式，並等待安裝程式載入 NOS 軟體映像檔。
之後交換器啟動時，會跳過 ONIE，直接運行 NOS 軟
體。
說明：
關於詳細軟體選項及 ONIE 設定說明，請參閱網
路作業系統 （NOS）安裝程式及 NOS 文件。
8. 連接網路線
對於 RJ-45 管理埠，請連接 100-ohm 類別 5、5e 或以上
的雙絞線。
連接光纖電纜至收發器連接埠，或直接將 DAC 線連接至
QSFP28 插槽。
連接完成後，請檢查連接埠狀態 LED，確保連結有效。
每個 QSFP28 連接埠有四個 LED，可指出在以下模式中
的有效連結：
◆
1 LED 藍－ 100 Gbps 模式
◆
1-2 LED 紫 —50 Gbps 突圍模式 （二道）
◆
1 LED 橘－ 40 Gbps 模式
◆
1-4 LED 白－ 25 Gbps 突圍模式 （四道）
◆
1-4 LED 綠－ 10 Gbps 突圍模式 （四道）
說明：
完成連接後，請檢查埠狀態 LED，以確保正常連
接。
