– 1 –
빠른 시작 설명서
32 포트 400G 이더넷 스위치
AS9516-32D

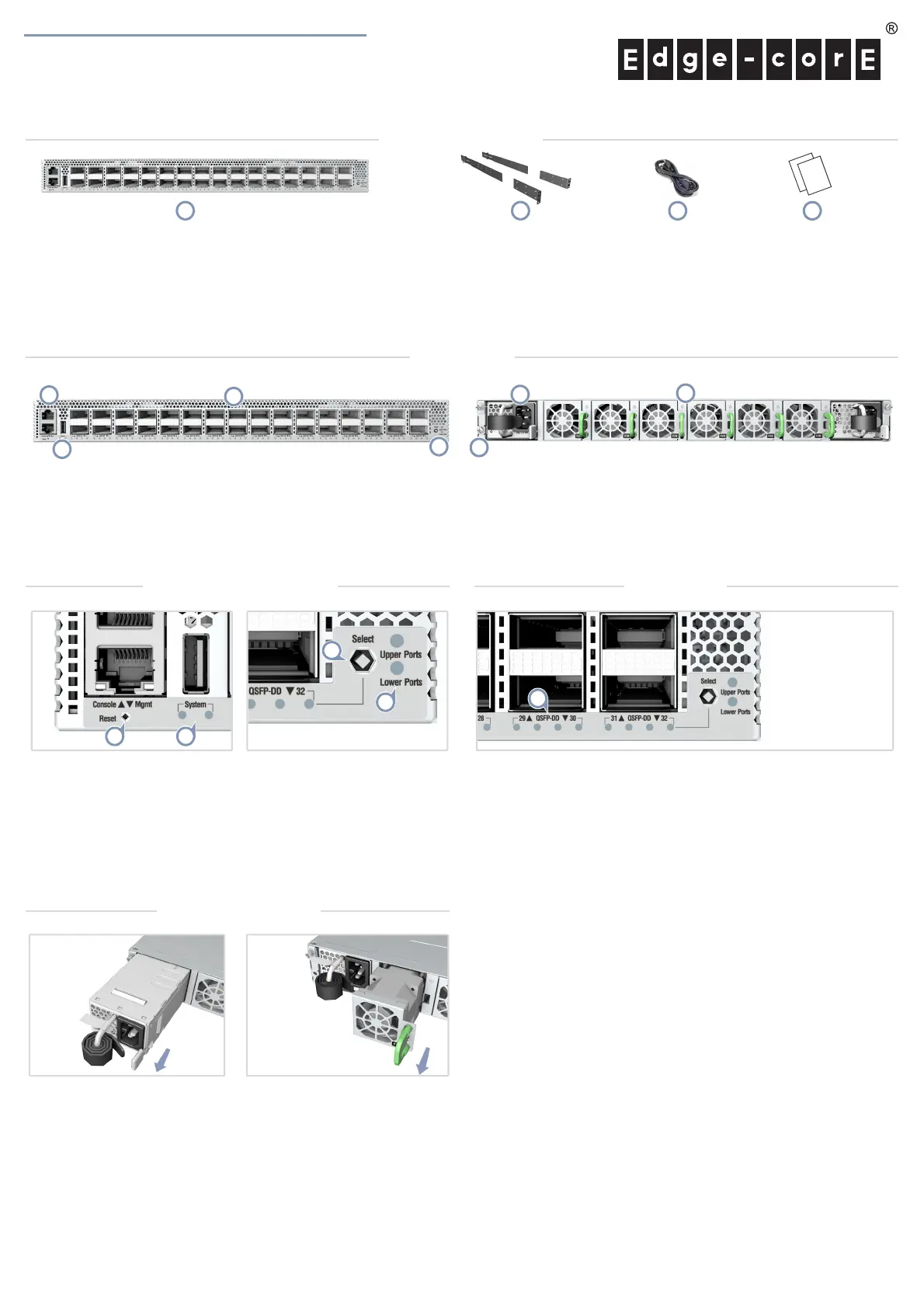

1.
AS9516-32D 스위치
2. 랙 마운팅 키트 — 앞 포스트 브라켓 2 개 , 뒤 포스트 브라켓
2개, 뒤 포스트 브라켓 이어 왼쪽 1개, 오른쪽 1개, 나사 20개,
이어 잠금 나사 2 개
3. 전원 코드 (2 개 )— 일본 , 미국 , 유럽 대륙 , 영국 또는 중국
4. 문서 —
빠른 시작 설명서
( 이 문서 ) 및
안전 및 규정 정보
1. 관리 포트 : 1000BASE-T RJ-45, RJ-45 콘솔 , USB
2. 시스템 LED
3.
400G QSFP-DD 포트 32 개
4. 포트 LED 선택 버튼 및 상태 LED
5. 접지 나사
6. AC PSU 2 개
7. 팬 트레이 6 개
2
5
6
4
7
1
3
팬 트레이 교체
1. 손잡이 릴리즈 래치를
누릅니다 .
2. 섀시에서 팬 트레이를
제거합니다 .
3. 일치하는 기류 방향으로
교체 팬을 설치합니다 .
PSU 교체
1. 전원 코드를 제거합니다 .
2. 릴리즈 래치를 누르고
PSU 를 제거합니다 .
3. 일치하는 기류 방향으로
교체 PSU 를 설치합니다 .
포장 내용물
개요
FRU 교체
시스템 ( 왼쪽 ): 녹색 ( 시스템 OK), 주황색 ( 시스템 장애 )
시스템 ( 오른쪽 ): 주황색으로 깜박임 ( 스위치 로케이터 )
초기화 버튼
포트 선택 버튼 : 상단 또는 하단 포트의 LED 디스플레이 선택
상단 / 하단 포트 : 녹색(선택됨)
QSFP-DD LED
400G: LED 파란색 1 개
200G 브레이크아웃 :
LED 흰색
1 개 , LED 녹색 1~2 개
100G 브레이크아웃 : LED 녹색
1~4 개
50G 브레이크아웃: LED 청색 1개
RJ-45 관리 LED
왼쪽 : 녹색 ( 링크 )
오른쪽 : 녹색 ( 활성 )
시스템 LED/ 버튼 포트 LED
1 2 3 4
www.edge-core.com
