빠른 시작 설명서
– 2 –

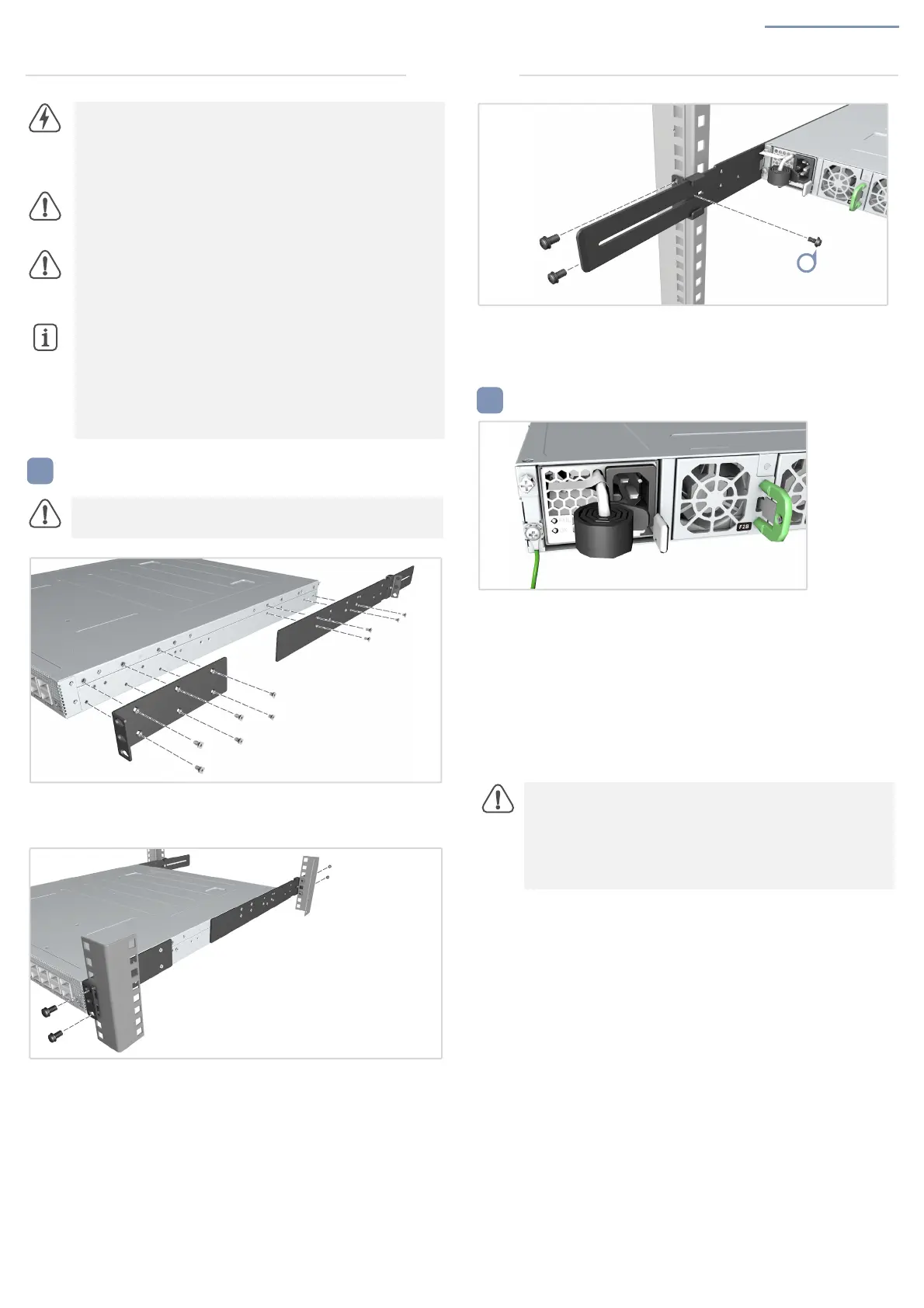

스위치 장착하기
스위치 접지하기
경고 :
안전하고 신뢰성 있는 설치를 위해 , 장치와 함께
재공된 액세서리와 나사만 사용하십시오 .
다른 액세스리나
나사를 사용하면 장치가 손상될 수 있습니다.
승인되지 않은
액세서리를 사용하여 발생한 손상은 보증을 받을 수
없습니다 .
주의 :
배터리를 잘못된 형식으로 교체할 경우 폭발 위험이
있습니다 . 사용한 배터리는 제조업체의 지침에 따라
폐기하십시오 .
주의 :
스위치에 포함된 플러그인 전원 공급 장치 (PSU) 및
팬 트레이 모듈은 섀시에 설치되어 있습니다 . 설치된 모든
모듈의 기류 방향이 일치하는지 확인하십시오(앞에서 뒤로,
또는 뒤에서 앞으로 ).
참고 :
스위치에는 Open Network Install
Environment(ONIE) 소프트웨어 설치 프로그램이 사전
로드되어 있으나 , 스위치 소프트웨어 이미지는 없습니다 .
호환 가능한 스위치 소프트웨어에 대한 자세한 내용은
www.edge-core.com 을 참조하십시오 .
참고 :
이 문서에서 도면은 예시용으로만 제공되며
사용자의 특정한 모델과 일치하지 않을 수 있습니다 .
주의 :
이 장치는 통신실 또는 서버실에 설치해야 합니다 .
1. 브라켓 연결하기
포함된 나사를 사용하여 앞 / 뒤 포스트 브라켓을 연결하십시오 .
2. 스위치 장착하기
랙에 스위치를 장착하고 랙 나사로 고정하십시오 .
주의:
모든 전원 공급장치 연결을 끊기 전에는 섀시 접지
연결을 제거하지 마십시오 .
주의 :
섀시에는 별도의 보호 접지 단자가 있어야 하며 ,
이는 장치 새시를 적절하게 접지하고 작업자를 전기 관련
위험에서 보호하기 위해 잘 접지된 섀시 또는 프레임에
영구적으로 연결되어야 합니다 .
3. 뒤 포스트 브라켓 잠그기
포함된 나사를 사용하여 뒤 포스트 브라켓 위치를 잠그십시오 .
랙 접지 확인하기
스위치가 장착된 랙은 ETSI ETS 300 253 에 따라 적절히 접지해야
합니다 . 랙에 설치된 접지점의 전기 연결 상태가 양호한지
확인하십시오 ( 도색 또는 절연 표면 처리가 벗겨짐 ).
접지 와이어 연결하기
러그 ( 제공되지 않음 ) 를 #14 AWG 의 최소 접지 와이어 ( 제공되지
않음 ) 에 부착한 후 이를 스위치 후면 패널의 접지 지점에
연결하십시오 . 그런 다음 와이어의 반대쪽 끝을 랙 접지에
연결합니다 .
설치
