빠른 시작 설명서
– 3 –

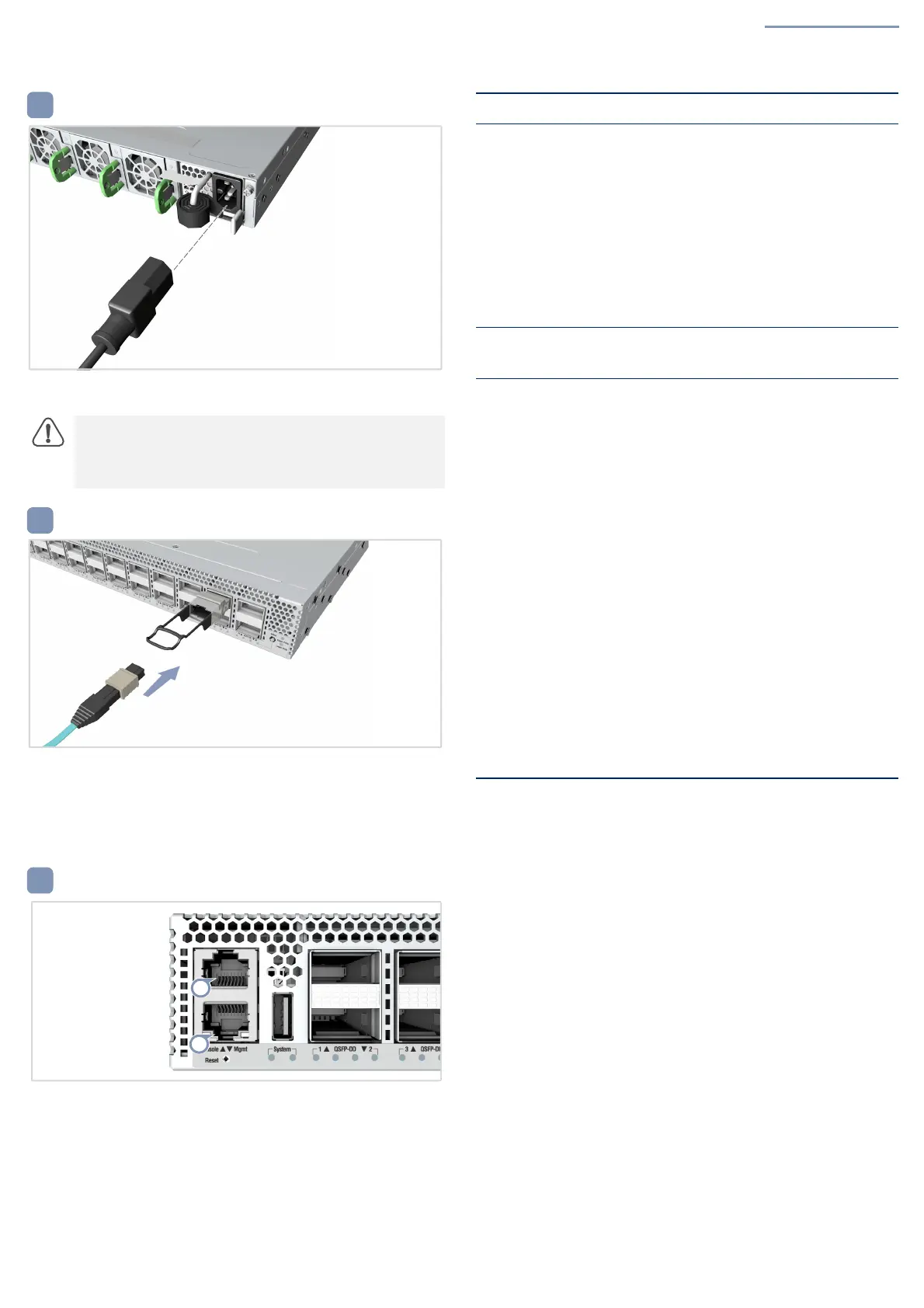

전원 연결하기
네트워크 연결하기
관리 연결하기
주의:
스위치와 함께 공급된 AC 전원 코드를 사용하십시오.
국제적으로 사용하기 위해 AC 라인 코드를 변경해야 할 수
있습니다 . 해당 국가에서 소켓 유형이 승인된 라인 코드
세트를 사용해야 합니다 .
두 PSU 를 설치하고 AC 전원에 연결하십시오 .
QSFP-DD 포트
송수신기를 설치한 후 광섬유 케이블을 송수신기 포트에
연결합니다 .
아니면 DAC 또는 AOC 케이블을 직접 QSFP-DD 슬롯에
연결합니다 .
RJ-45 콘솔 포트
포함된 콘솔 케이블을 연결한 후 직렬 연결을 구성합니다 . 115200
bps, 8 문자 , 패리티 없음 , 1 스톱 비트 , 8 데이터 비트 , 흐름 제어
없음 .
10/100/1000M RJ-45 관리 포트
Cat. 5e 또는 더 좋은 트위스트 페어 케이블을 연결합니다 .
하드웨어 규격
스위치 섀시
크기 (WxDxH) 440 x 509 x 44mm(17.32 x 20.04 x 1.73 인치 )
중량 11.35kg(25.02 파운드 )
온도 작동 : 0° C ~ 40° C (32° F ~ 104° F)
보관 : -40° C ~ 70° C (-40° F ~ 158° F)
습도 작동 : 10% ~ 90%( 비응축 )
기류 앞에서 뒤로 기류
100% 팬 속도에서 134CFM
전력 소비 최대 1150W
AC 1500W PSU
AC 입력 100–240 VAC, 50/60Hz, 12–7A
규정 준수
배출 가스
EN 55032:2015+A11:2020, Class A
EN 61000-3-2:2014, Class A
EN 61000-3-3:2013
EN 300 386 V2.1.1 (2016-07)
FCC Class A
VCCI Class A
CISPR 32:2015
AS/NZS CISPR 32:2015+AMD 1: 2020 Class A
KCC
CCC GB/T9254-2008 (Class A)
BSMI Class A, CNS 13438
면제
EN 55024:2010+A1:2015
EN 55035:2017
IEC 61000-4-2/3/4/5/6/8/11
안전성
CAN/CSA C22.2 No. 62368-1 & UL 62368-1
IEC/EN 62368-1 & IEC/EN 60950-1
CCC GB4943.1-2011
BSMI, CNS 14336-1
대만 RoHS
CNS 15663
중국 RoHS
SJ/T 113(EU) 2015/86364-2014,
GB/T 26572-2011
유럽 RoHS
Directive 2011/65/EU, (EU) 2015/863
