Edge-Core AS9516-32D User Manual

– 1 –

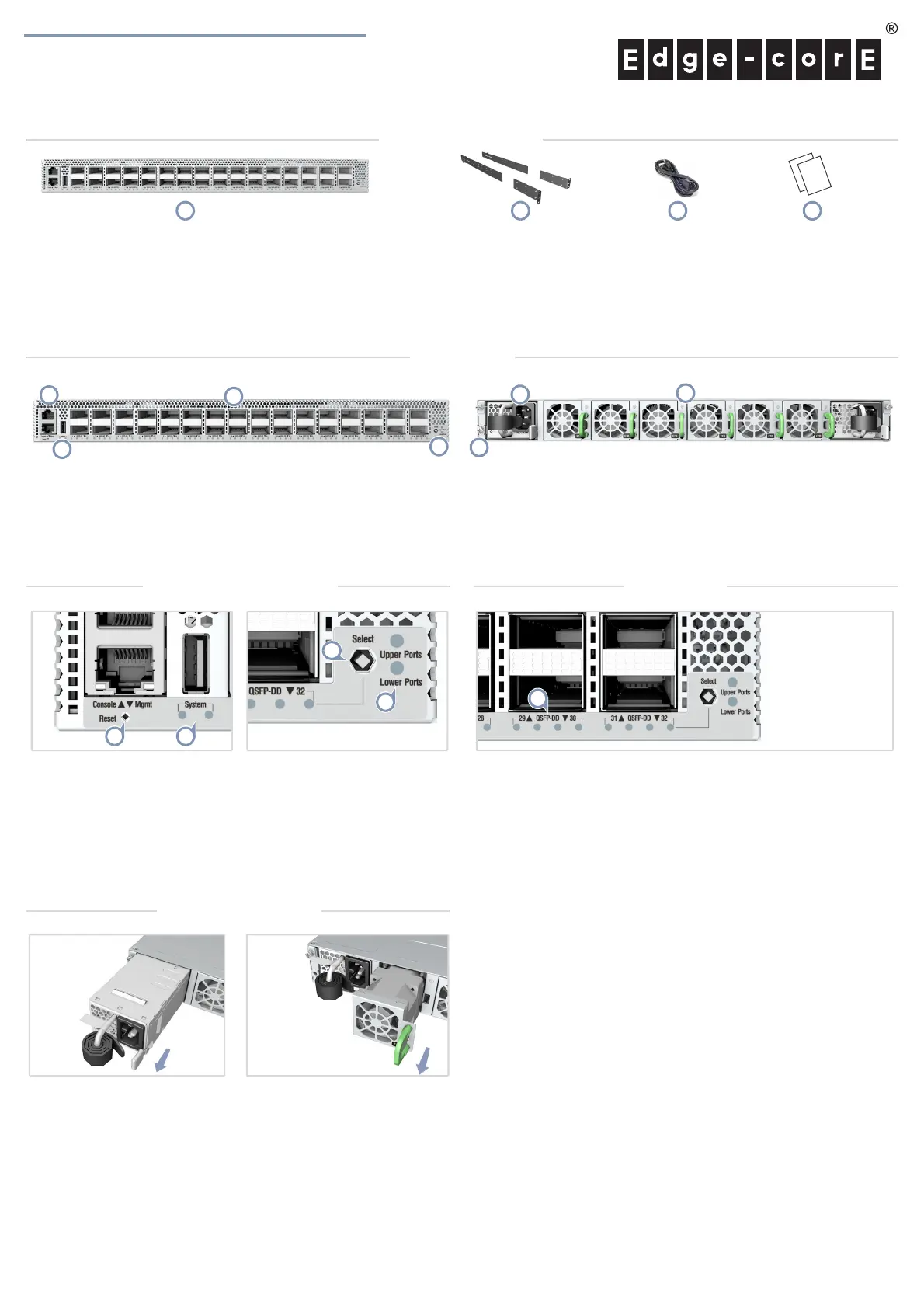

快速入门指南
32 端口 400G 以太网交换机
AS9516-32D
1.
AS9516-32D 交换机
2. 机架安装套件 – 2 个前柱支架、 2 个后柱支架、 1 个左侧和 1
个右后侧支柱支架托、 20 个螺钉和 2 个托架锁紧螺钉
3. 电源线 （x2） - 日本、美国、欧洲大陆、英国或中国制式
4. 文档 — 快速入门指南 （本文档）以及 安全和管制信息
1. 管理端口：1000BASE-T RJ-45, RJ-45 控制台 , USB
2. 系统 LED
3. 32 x 400G QSFP-DD 端口
4. 端口 LED 选择按钮和状态 LED
5. 接地螺丝
6. 2 x 交流 PSU
7. 6 x 风扇架
2
5
6
4
7
1
3
风扇架更换
1. 按下把手释放锁销
2. 从机箱中卸下风扇架。
3. 安装气流方向匹配的更换风
扇。
PSU 更换
1. 拔下电源线。
2. 按下释放闩锁并卸下 PSU。
3. 安装气流方向匹配的更换
PSU。
包装清单
概述
FRU 更换
系统 ( 左侧 ): 绿色 （系统正常），琥珀色 （系统故障）
系统 ( 右侧 ): 闪烁琥珀色 （交换机定位器）
重置按钮
端口选择按钮：选择 用于上部或下部端口的 LED 显示屏
上部 / 下部端口 : 绿色 （已选择）
QSFP-DD LEDs
400G：1 LED 蓝色
200G 接口 :
1 LED 白色， 1-2 LED
绿色
100G 接口：1-4 LED 绿色
50G 接口：1 LED 青色
RJ-45 管理 LED
左侧：绿色 （连接）
右侧：绿色 （活动）
系统 LED/ 按钮 端口 LED
1 2 3 4
www.edge-core.com

Edge-Core AS9516-32D Specifications

General

Brand	Edge-Core
Model	AS9516-32D
Category	Network Router
Language	English
