快速安装指南
– 5 –

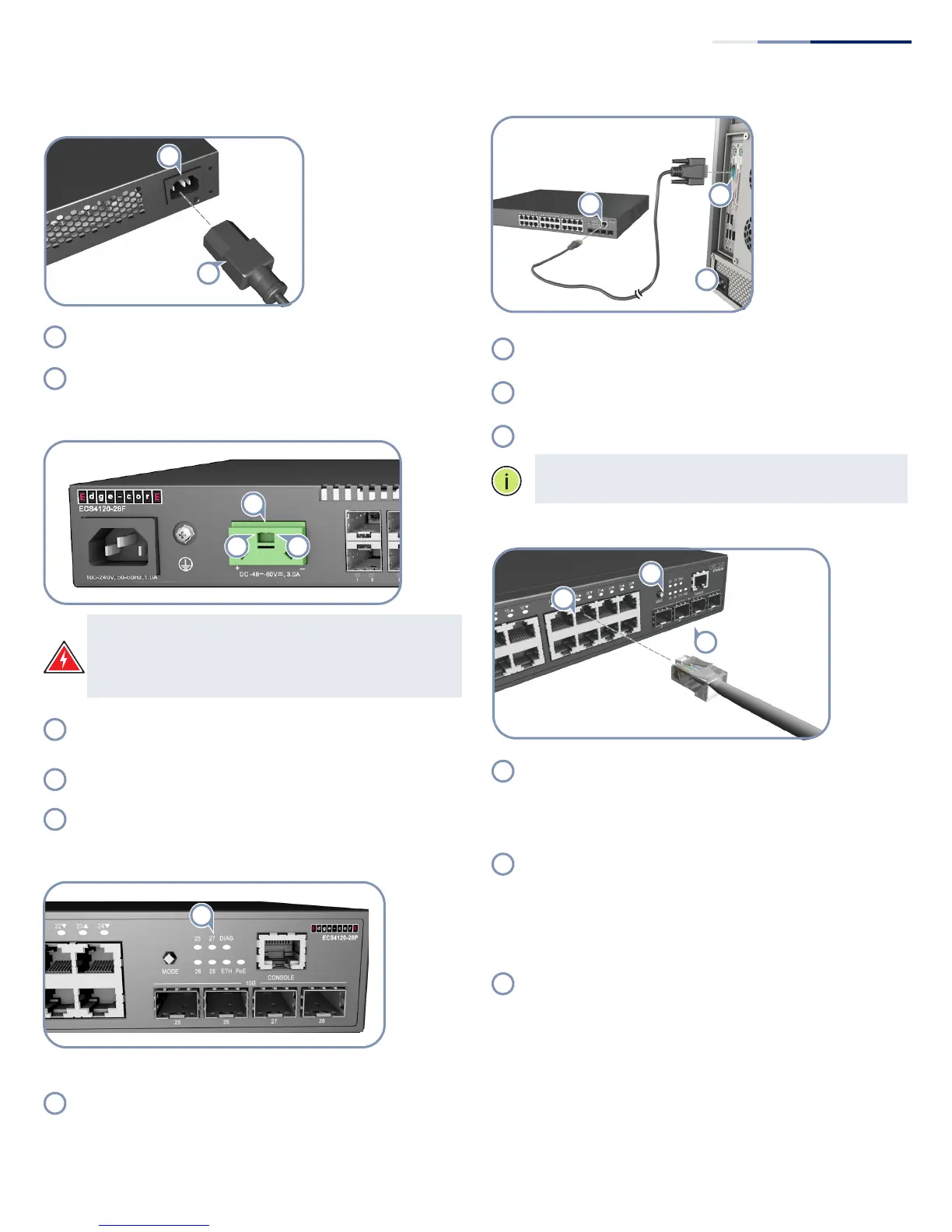

4. 连接电源
a. 交流电源
将电源线插接到 100-240 VAC, 50-60 Hz 交流电源。
将电源线的另一端直接插入到交换机背后的交流输入插
口。
b. 直流电源
警告：
在插入直流线插头或连接交换机电源之前，确保
断路器的供电线电源已关闭或已从电源总线中断开。
警告：
根据制造商提供的产品规格，本机将由适用 IEC/
UL 直流电源供电，输入额定值为 DC -48 到 -60V， 3.0A。
ECS4120-28F/ECS4120-28F-I /ECS4120-28Fv2/ECS4120-
28Fv2-I 交换机可支持外部 -48 到 -60 V 直流电源，连接到
其直流接线盒。
将 -48 V 直流供电线连接到直流插头 “-” 针脚。
将接地 / 回线连接到直流插头 “+” 针脚。
5. 检查交换机运行
通过系统 LED 检查交换机的基本运行。
正常工作时，以下 LED 应亮起绿色 :
◆
28T/28P/52T: DIAG
◆
28F/28F-I /28Fv2/28Fv2-I: PWR 和 DIAG
6. 执行初始配置
使用附带的控制台线将 PC 连接到交换机控制台端口。
配置 PC 的串行端口 : 115200 bps， 8 个字符，无奇偶校
验，一个停止位， 8 个数据位，无流程控制。
使用默认设置登录 CLI: 用户名 “admin” 和密码 “admin”。
注意：
有关交换机配置的详情，请参考 Web 管理指南和
CLI 参考指南。
7. 连接网线
对于 RJ-45 端口，连接 100-ohm Category 5、5e 或双绞线
更好。
对于 SFP/SFP+ 槽，先安装 SFP/SFP+ 收发器，再将光纤连
接到收发器端口。
支持下列收发器：
◆
10GBASE-CR
◆
10GBASE-SR
◆
1000BASE-SX
◆
1000BASE-LX
◆
1000BASE-T
建立连接后，检查端口状态 LED，确保连接正常。按模
式按钮从以太网更改为 PoE 状态 :
◆
开机 / 闪烁绿色 — 端口具有有效连接。闪烁表示网络
活动。
◆
开机 / 琥珀色 — 端口正在进行 PoE 供电。
