– 7 –
快速入門指南
超高速交换器
ECS4120 系列

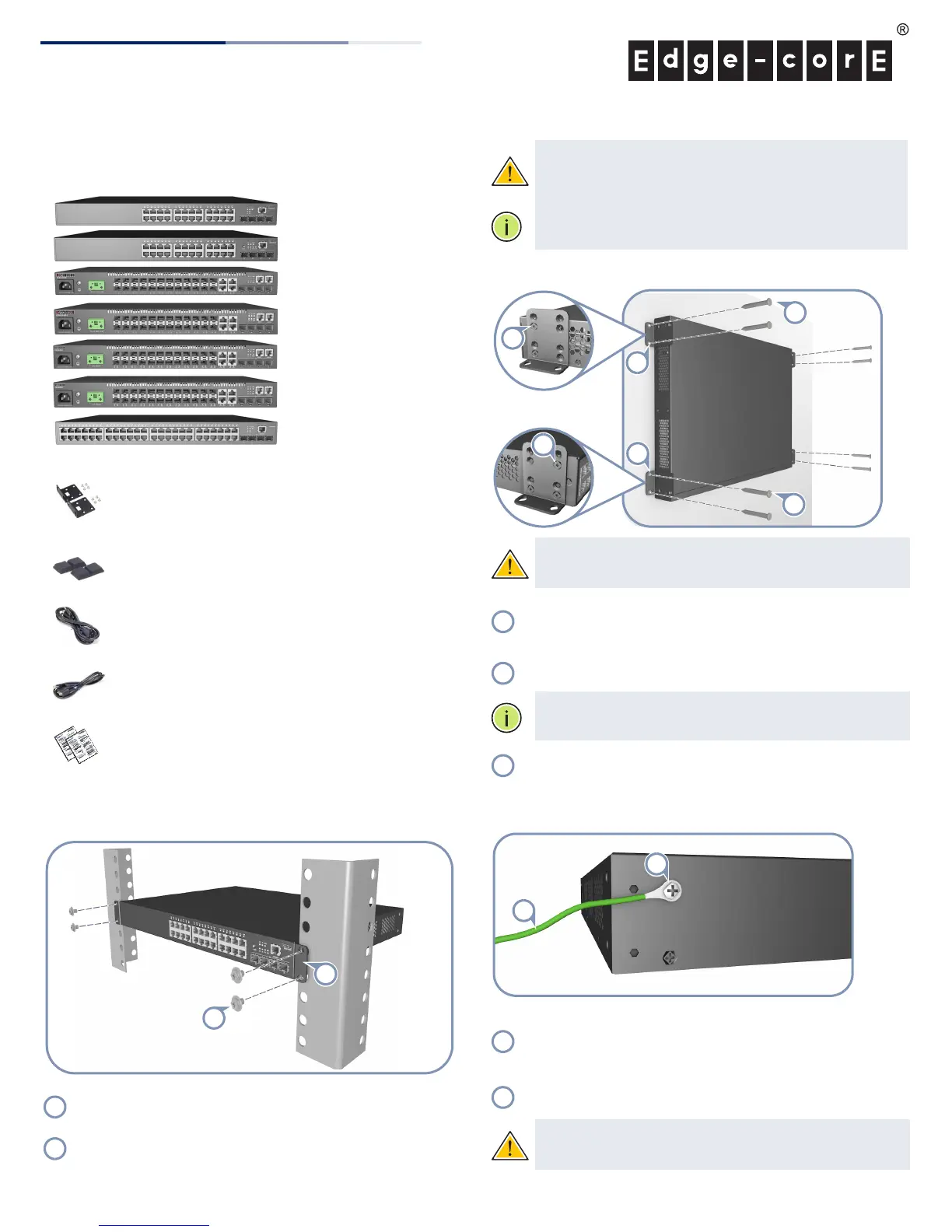

1. 拆開交換器包裝並檢查內容物
ECS4120-28T
ECS4120-28P
ECS4120-28F
ECS4120-28F-I
ECS4120-28Fv2
ECS4120-28Fv2-I
ECS4120-52T
28T/28P/52T 機架安裝套件包含 4 個擴充托架、10
個用於固定托架與交換器的螺絲
28F/28F-I /28Fv2/28Fv2-I 機架安裝套件包含 2 個
擴充托架、4 個用於固定托架與交換器的螺絲
4 個自黏腳墊
電源線 — 美規、歐規或英規
控制電纜 — RJ-45 轉 DB-9
文件 — 快速入門指南 （本文件）及安全性與法規
資訊
2. 安裝交換器
a. 安裝於托架上
將擴充托架安裝於交換器上。
使用隨機櫃提供的螺絲和固定螺母，將交換器固定在機
櫃上。
警告 : 需要兩個人，將交換器裝到機櫃上。一人負責固
定交換器在機櫃上之位置，另一人負責用機櫃螺絲固
定。
注意 : 也可以使用附帶的橡膠腳墊安裝在桌面或架上。
b. 在牆上安裝
小心 : 將交換器安裝於牆上時，務必使 RJ-45 連接埠朝下。
小心 : 使用隨附的四個耳掛，安裝於交換器前後。
將耳掛旋轉 90 度後將其安裝到交換機的前方和後方，三
個螺釘用來固定前面耳掛，一個螺釘用來固定後面耳
掛。
在預定的位置標記以及鑽出八個孔且使用壁虎。( 未隨附 )
注意 : 若是木牆，則不需要鑽孔及使用壁虎。
使用 8 個 #12 木螺釘 ( 未隨附 ) 將交換器安裝於牆上且固
定到位。
3. 連接接地線
請確保對機架正確實施接地，並確保符合 ETSI ETS 300
253。請確認機架上的接地點的電氣導通狀態良好 （確
保沒有油漆或絕緣表面處理）。
將 18 號 AWG 接地線連接至交換器背面面板上的接地點
上。然後將接地線的另一端連接至機架的接地。
警告 : 接地線在電源尚未切斷前請勿移除。
