– 7 –
快速入⾨指南
超⾼速交換器
ECS4120 系列

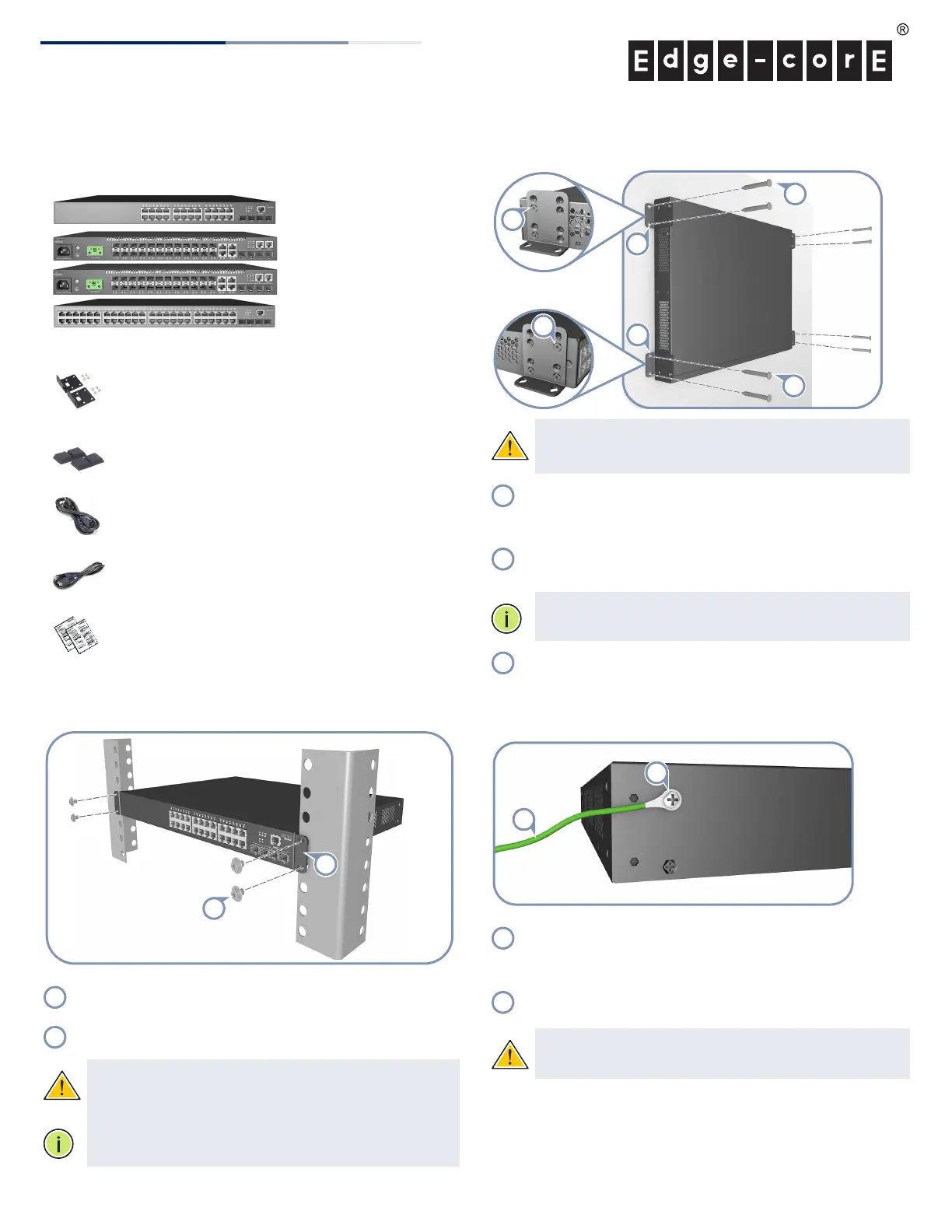

1. 拆開交換器包裝並檢查內容物
ECS4120-28T
ECS4120-28Fv2
ECS4120-28Fv2-I
ECS4120-52T
28T/52T 機架安裝套件包含 4 個擴充托架、10 個用
於固定托架與交換器的螺絲
28Fv2/28Fv2-I 機架安裝套件包含 2 個擴充托架、4
個用於固定托架與交換器的螺絲
4 個自黏腳墊
電源線 — 美規、歐規或英規
控制電纜 — RJ-45 轉 DB-9
文件 — 快速入⾨指南 （本文件）及安全性與法規
資訊
2. 安裝交換器
a. 安裝於托架上
將擴充托架安裝於交換器上。
使用隨機櫃提供的螺絲和固定螺⺟，將交換器固定在機
櫃上。
警告：需要兩個⼈，將交換器裝到機櫃上。⼀⼈負責固
定交換器在機櫃上之位置，另⼀⼈負責用機櫃螺絲固
定。
注意：也可以使用附帶的橡膠腳墊安裝在桌面或架上。
b. 在牆上安裝
小心：將交換器安裝於牆上時，務必使 RJ-45 連接埠朝下。
小心：使用隨附的四個耳掛，安裝於交換器前後。
將耳掛旋轉 90 度後將其安裝到交換機的前方和後方，三
個螺釘用來固定前⾯耳掛，⼀個螺釘用來固定後⾯耳
掛。
在預定的位置標記以及鑽出八個孔且使用壁虎。（未隨
附）
注意：若是木牆，則不需要鑽孔及使用壁虎。
使用 8 個 #12 木螺釘 （5/8 英吋，未隨附）將交換器安裝
於牆上且固定到位。
3. 連接接地線
請確保對機架正確實施接地，並確保符合 ETSI ETS 300
253。請確認機架上的接地點的電氣導通狀態良好 （確
保沒有油漆或絕緣表⾯處理）。
將 18 號 AWG 接地線連接至交換器背⾯⾯板上的接地點
上。然後將接地線的另⼀端連接至機架的接地。
警告：接地線在電源尚未切斷前請勿移除。
