快速入門指南
– 8 –

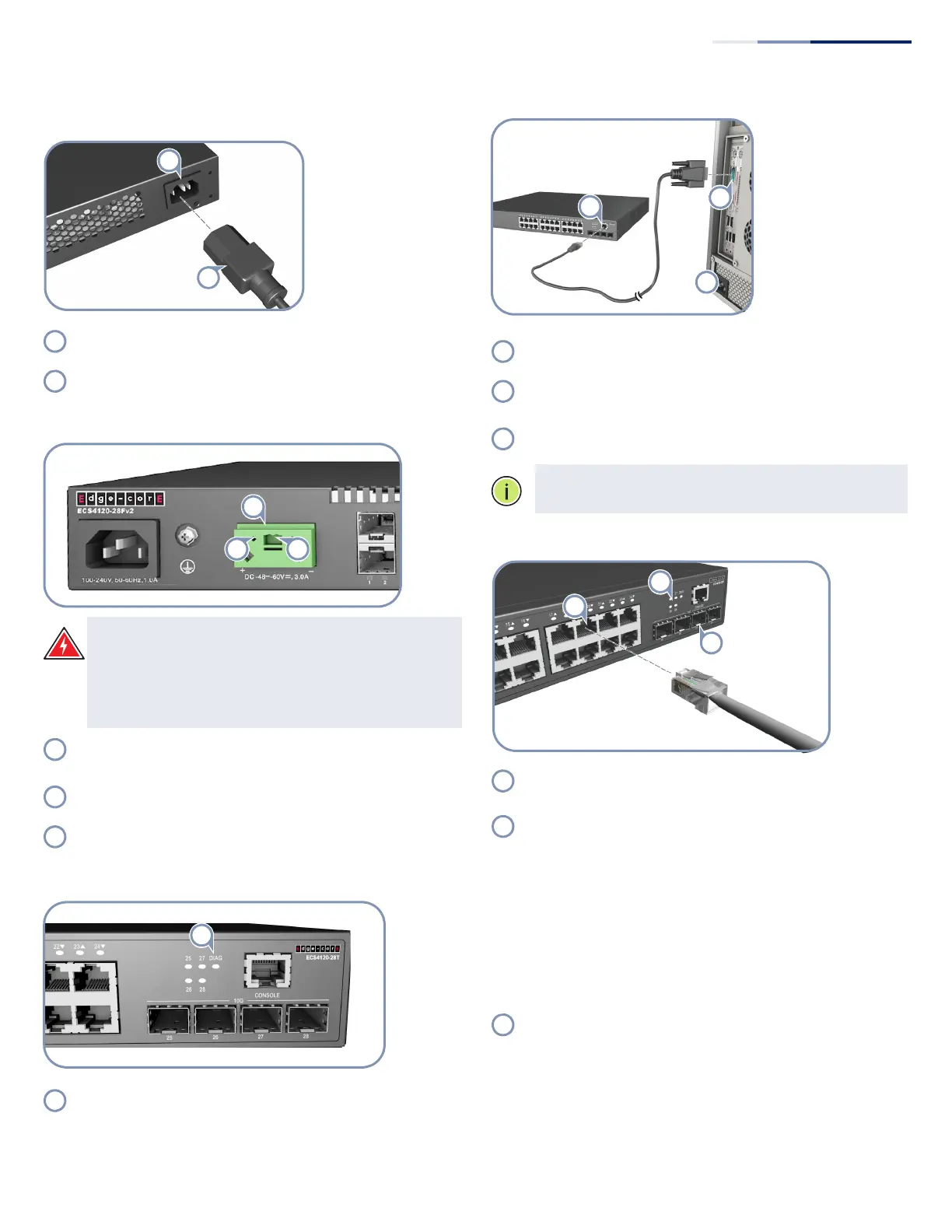

4. 連接電源
a. 連接 AC 電源
將電源線插入到 100-240 VAC, 50-60 Hz 交流電源。
將電源線的另⼀端插入到交換器背板 AC 電源孔。
b. 連接 DC 電源
警告：在插入直流線插頭或連接交換機電源之前，確保交
流電電線電源已關閉或已從電源匯流排中斷開。
警告：根據製造商提供的產品規格，本交換器適用
IEC/UL 直流電源供電，輸入額定值為 DC -48 到 -60V，3.0
A。
ECS4120-28Fv2/ECS4120-28Fv2-I 使用外接 DC 電源 （-48
到 -60 VDC），請依照 DC 孔的正負極指示連接 DC 線。
將 -48 V 直流電源線連接到直流插頭 “-” 針腳。
將接地 / 回流線連接到直接插頭 “+” 針腳。
5. 確認交換器運作
檢查系統 LED，確認基本交換器運作。
正常運作時，以下 LED 應該亮起綠色。
28T/52T: DIAG
28Fv2/28Fv2-I: PWR 和 DIAG
6. 初始設定
使用隨附的控制電纜連接 PC 與交換器。
設定序列埠的如下：115200 bps、8 個字元、無同位檢
查、1 個停止位元、8 個資料位元且無流量控制。
您可使用預設設定 （使用者為 「admin」，密碼為
「admin」）登入命令列介⾯ （CLI）。
注意：有關更多初始化設定，請參考 Web 管理指南以及
CLI 參考指南。
7. 連接網路線
對於 RJ-45 連接埠，請使用 100-ohm Category 5、5e 以上
等級的雙絞線。
對於 SFP/SFP+ 埠，先安裝 SFP/SFP+ 收發器，再將光纖
線連接至收發器連接埠，支持下列收發器 :
1000BASE-SX (ET4202-SX)
1000BASE-LX (ET4202-LX)
1000BASE-RJ45 (ET4202-RJ45)
1000BASE-EX (ET4202-EX)
1000BASE-ZX (ET4202-ZX)
10GBASE-SR (ET5402-SR)
10GBASE-LR (ET5402-LR)
10GBASE-RJ45 (ET5402-RJ45)
10GBASE-ER (ET5402-ER)
10GBASE-ZR (ET5402-ZR)
完成連接線，檢查連接埠狀態 LED，確保連結有效。
開機 / 閃爍綠燈 — 有效連接。燈號閃爍表示網路
正在運作中。
