12V DC
Batterie
Panneau
d’interrupteur a
trois voies
Fusible
Manuel
Arret
Auto-
matique
Circuit de
test
Brun/blanc
Brun
POMPE
Noir
− +

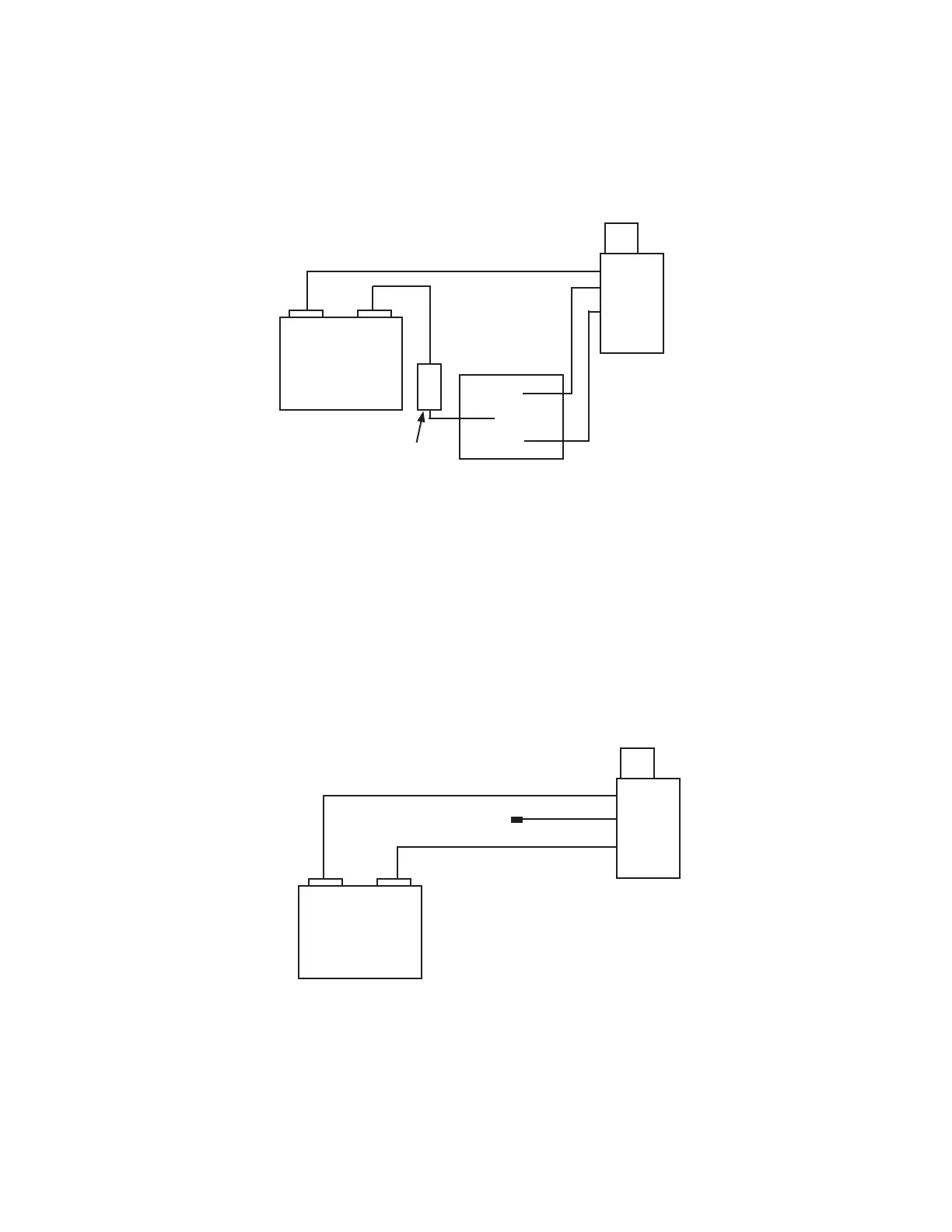

Tableau de câblage
Si vous utilisez une interrupteur à trois voies, vous pouvez câbler votre pompe de manière
à la faire fonctionner manuellement ou automatiquement.
Comme montré dans le diagramme, raccordez le fil de terre noir (-) à la borne négative
de la batterie. Pour un fonctionnement manuel, raccordez le fil brun de la pompe sur le
panneau d’interrupteur. Pour un fonctionnement automatique, raccordez le fil brun avec
une ligne blanche au panneau d’interrupteur. Assurez-vous de placez un fusible appro-
prié sur la ligne venant de la borne positive de la batterie vers le panneau d’interrupteur
comme indiqué.
12V DC
Batterie
Circuit de
test
Brun/blanc
Brun,
pas utilisé, mais cacheté
PUMPE
Noir
− +
Tableau de câblage sans panneau d’interrupteur
18
Traduction du manuel d'instruction d'origine
