12V DC
Battería
Interruptor del
panel de trés vías
Fusible
Manual
Off
Automático
Círculos de
prueba
Marrón/
Blanco
Marrón
BOMBA
Negro
− +

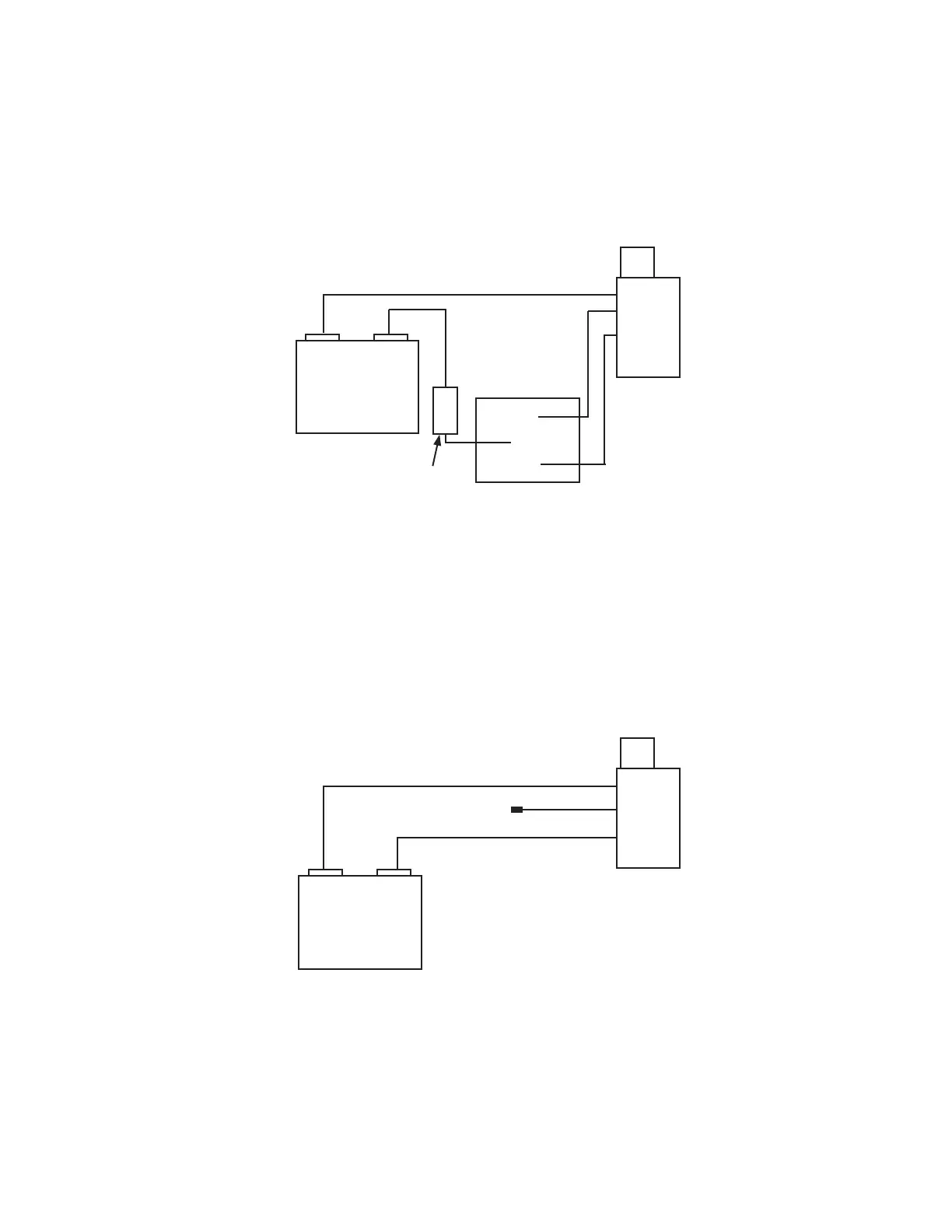

Tabla de cableado
Si está usando un interruptor de 3-vías, puede cablear su bomba para funcionar de
forma manual o automática.
Como se muestra en el diagrama, conecte el cable de tierra negro (-) a la terminal ne-
gativa de la batería. Para su funcionamiento manual, conecte el cable marrón desde
la bomba hasta el panel de interruptores. Para funcionamiento automático, conecte el
cable marrón con rastreador blanco al panel de interruptores. Asegúrese de conectar un
fusible en línea apropiado que venga del terminal positivo de la batería al panel de inter-
ruptores como se muestra.
12V DC
Battería
Círculos de
prueba
Marrón/
Blanco
Marrón,
No usado, pero sellado.
BOMBA
Negro
− +
Tabla de cableado sin Interruptor del panel
