il flessibile ai fori. Se desiderate montare la
valvola di sicurezza opzionale, assicuratevi
di installarla prima di fissare il flessibile ai
fori. La valvola di controllo per il modello
[1 1/8” o 1 ¼”] include una rondella in ac-
ciaio inossidabile ed una valvola di gomma
a ciabatta. Per l’installazione della valvola
di controllo, collocate la rondella in acciaio
inossidabile nell’area di scarico della pom-
pa. Quindi posizionate la ciabatta di Nitrile
sulla rondella, infilate il foro sullo scarico
della pompa e serratelo fino fissarne il fon-
do al corpo della pompa.
Sul modello ¾˝ installate le valvole di con-
trollo in modo che l’estremità conica sia ri-
volta in direzione del flusso. Per installare le
valvole di controllo rimuovete la guarnizione
nel Duraport e sostituitela con le valvole di
controllo, che fungono anche da guarnizio-
ne. Conservate la vecchia guarnizione per
il caso in cui decidiate successivamente di
non utilizzare le valvole di controllo.
Assicuratevi che non si formino occhielli
o pieghe nel flessibile. Se necessario, uti-
lizzate dei sostegni per il flessibile: è im-
portante che essa sia sempre in posizione
elevata e non possa essere immersa al
di sotto della porta di scarico, perché ciò
potrebbe causare una situazione di inter-
ruzione del flusso a causa di una sacca
d’aria. Per ottenere il massimo delle pre-
stazioni, utilizzate un flessibile rinforzato e
con anima liscia.
NOTA: La valvola di controllo in dota-
zione alla pompa di sentina Ultima serve
a prevenire il riflusso dell’acqua. L’utilizzo
della valvola di controllo richiede attenzio-
ne per la sua funzionalità. Il materiale della
valvola di controllo è fatto di Nitrile e può
essere impiegato solo per uso con acqua.
La valvola di controllo riduce il flusso del-
la pompa. Pertanto, se il flusso è cruciale
per l’utilizzo della pompa, si raccomanda di
non impiegare la valvola di controllo. Inol-
tre, durante la predisposizione dell’imbar-
cazione per il funzionamento a basse tem-
perature, la valvola di controllo va rimossa
per evitare la formazione di giaccio e/o la
sua degradazione.
Mettete le dita sui cerchi
per testare
la pompa

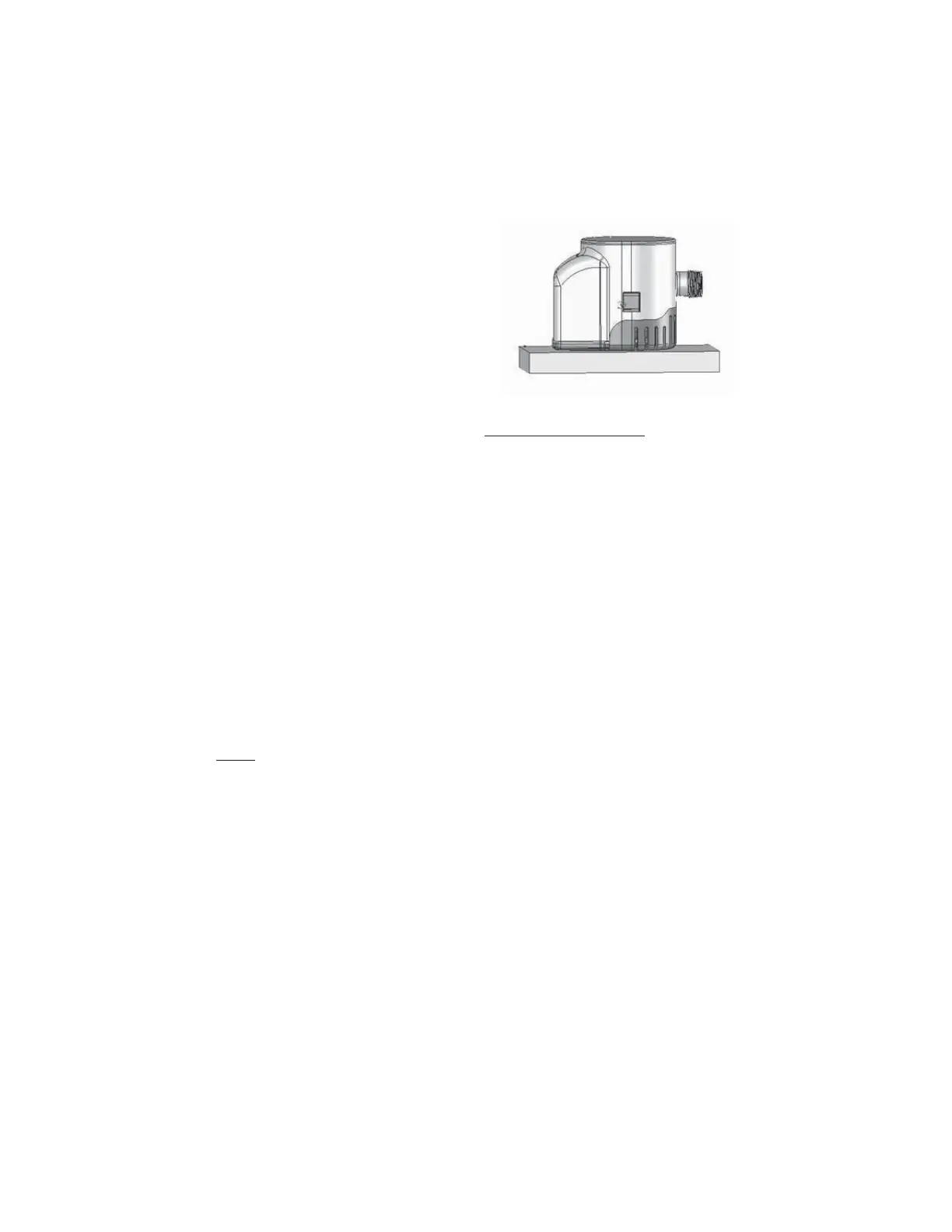

A livello,
parallela al fond
della barca
Pannello di montaggio
Istruzioni di cablaggio:
Fate riferimento allo schema elettrico sotto-
stante. Utilizzate dei connettori di dimensioni
appropriate per il filo calibro 16. I collegamen-
ti dei fili dovrebbero essere fatti con morsetti
permanenti resistenti all’acqua. Per rivestire
i morsetti bisognerebbe utilizzare del nastro
elettrico liquido. I collegamenti di supporto
dovrebbero essere al di sopra del livello più
alto dell’acqua. La garanzia sul prodotto per-
de validità nei seguenti casi: se qualsiasi filo
elettrico è stato accorciato di più di 3 pollici,
se i giunti elettrici vengono a trovarsi sotto il
livello dell’acqua, se non vengono impiegati
i fusibili corretti ed in modo appropriato, o
se la pompa non è installata conformemente
alle istruzioni o alle avvertenze.
E’ possibile installare un pannello con com-
mutatore deviatore che consenta alla pompa
di funzionare in modo automatico o manuale.
Assicuratevi di munire la pompa di fusibili. Il
portafusibili dovrebbe essere collocato tra i
morsetti positivi della batteria e il commuta-
tore deviatore. Accertatevi di utilizzare fusibili
di dimensioni appropriate per ciascun mo-
dello. Per controllare il funzionamento della
pompa, mettete due dita sulle aree circolari
in rilievo sul retro della pompa. Dopo poco
[5 secondi], la pompa dovrebbe azionarsi.
Rimuovendo un dito dal cerchio, la pompa
dovrebbe rimanere in attività. Rimuovendo
invece entrambe le dita, la pompa dovrebbe
disattivarsi.
24
Traduzione delle istruzioni originali
