12V DC
Batteria
Pannello interrut-
tore a tre uscite
Fusible
Manuale
Spento
Automatico
Circolo di
testo
Marrone/
Bianco
Marrone
POMPA
Nero
− +

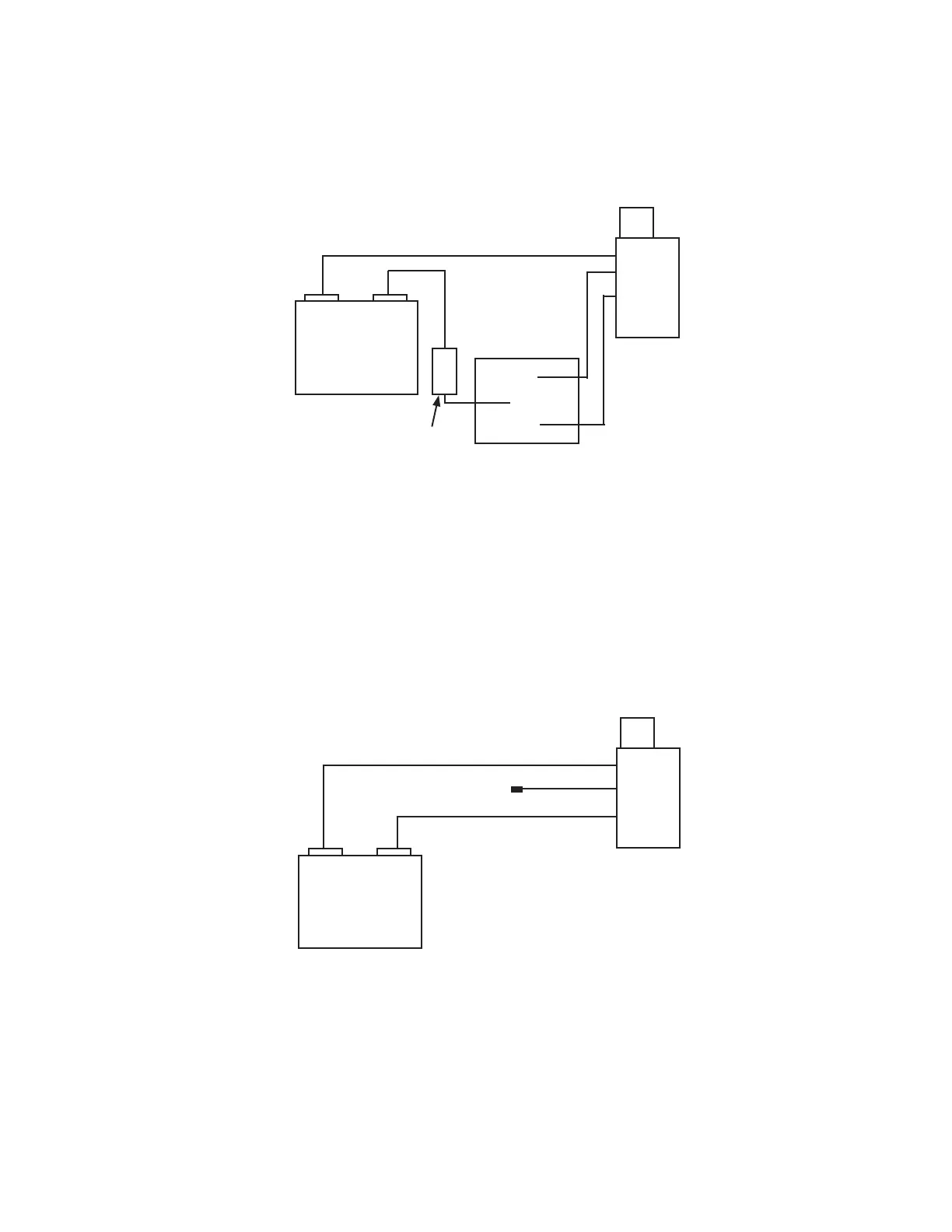

Schema elettrico
Se si usa un interruttore a 3 uscite, collegare la pompa per funzionare in modo manuale
o automatico.
Come mostra il diagramma, connettere il cavo nero di terra (-) al terminale negativo o
della batteria.
Per operazioni manuali override, connettere il cavo marrone dalla pompa al pannello inter-
ruttore.
Per operazioni automatiche, connettere il cavo marrone con il conduttore bianco al pan-
nello interruttore. Assicurarsi di connettere un fusibile in linea appropriato dal terminale
positivo della batteria al pannello interruttore come mostrato.
12V DC
Batteria
Círculos de
prueba
Marrone/
Bianco
Marrone,
non usate, ma sigillate.
POMPA
Nero
− +
Schema elettrico senza pannello con Interruttore
26
Traduzione delle istruzioni originali
> Italiano
