Montage van de keramische bekleding
Onderdelen van de bekleding
Lijst met de onderdelen van de bekleding
• 8 laterale tegels (30)
• keramisch inzetstuk voor de bovenzijde (29)
• keramisch inzetstuk (41)
• achterste proel blokkering tegels (35)
• 2 proelen in aluminium (34)
OPMERKING

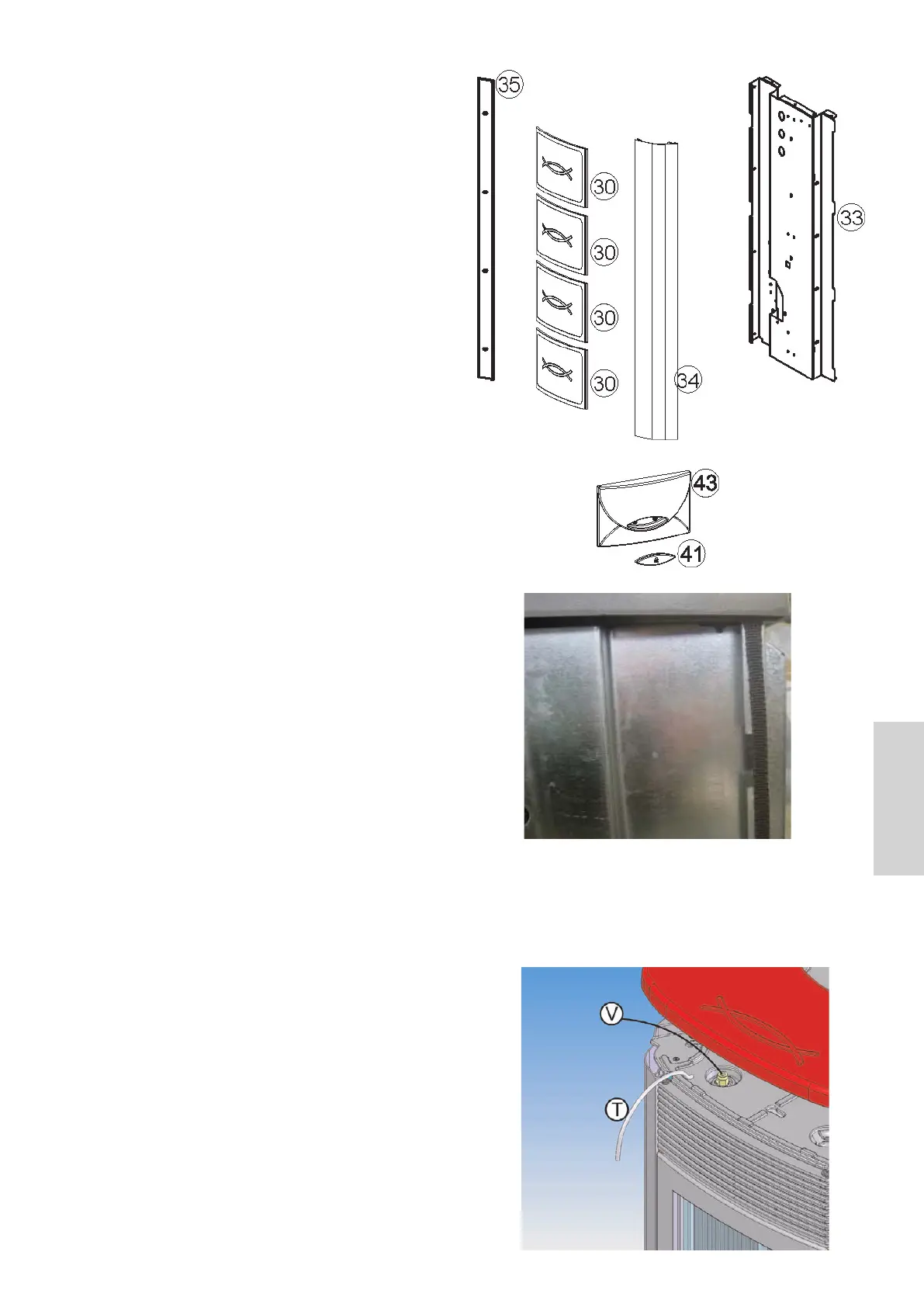

De cijfers verwijzen naar de cijfers van de gedetailleerde teke-
ning, waar de codes zich bevinden)
Montage van de bekleding
ZONDER VERWIJDERING VAN DE BOVENZIJDE, na een
correcte installatie van de kachel, als volgt te werk gaan.
Laterale tegels.
Voor de montage van de keramische tegels aan de zijkanten
van de kachel, als volgt te werk gaan:
- Draai de stelschroeven van de achterste proelen voor de
blokkering van de tegels rechts en links los (ond. 35).
- Positioneer de pakking 10x2 (cod. 425810) met lengte 870
mm op het achterste zijproel van de verzinkte zijwand rechts
en links (g.1)
- Plaats de keramische tegels
- Herplaats de achterste proelen voor de blokkering van de
tegels en zet ze vast met de schroeven.
Keramiek van de bovenzijde
Het element (29) rust slechts in de groeven.
Keramisch inzetstuk (41)
GEBRUIK SILICONE voor de bevestiging in het element (43).
Montage van de stalen bekleding
(ond. 123 lijst codes pag. 113)
Bij de levering zijn de zijwanden van de kachel reeds gemon-
teerd en om ze te demonteren moet men langs achter de 8
schroeven losdraaien die de twee zijpanelen vasthouden en ze
uit de proelen in aluminium halen (ond. 34).
Opgelet:
Bij de eerste aansteking moet de lucht/het water afgelaten
worden via de kogelklep (V) onder de tegel van de bovenzijde.
Voer het meegeleverde buisje (T) in de ontluchtingsklep
en open de klep met een schroevendraaier tot alle lucht
afgelaten is.
