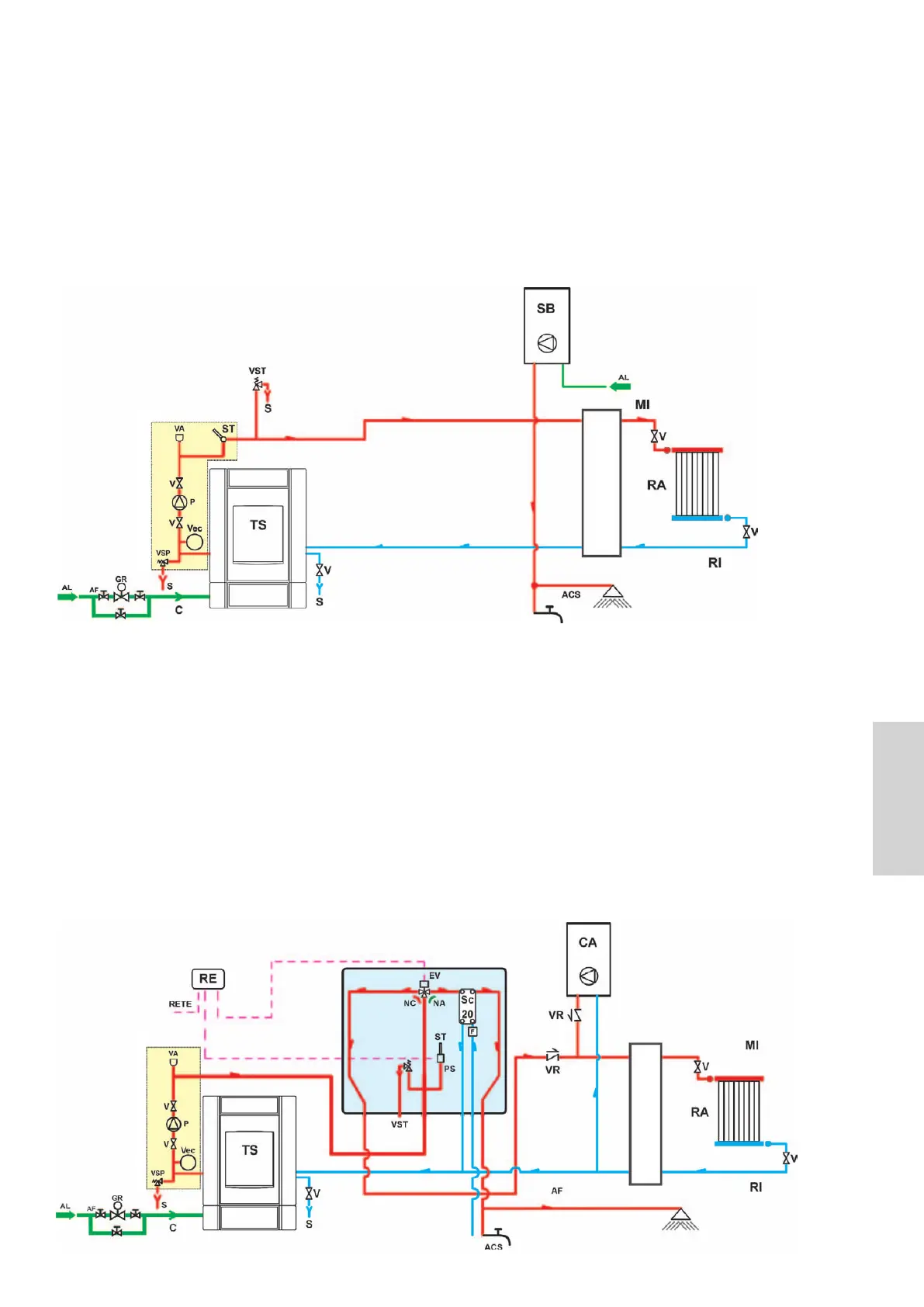

Installatie thermokachel voor verwarming
met warmwaterinstallatie
Dit schema is slechts indicatief,
de correcte installatie moet door uw Verwarmingstechnicus uitgevoerd worden.
LEGENDE
AF: Koud water
AL: Aansluiting waterleiding
C: Vulling/heropname
EV3: Elektrisch gestuurde
driewegsafsluiter
NA: Normaal open
NC: Normaal gesloten
GR: Vulgroep
MI: Persleiding installatie
P: Pomp (circulatiepomp)
RA: Radiatoren
RI: Retour installatie
S: Ontlading
SB: Warmwaterinstallatie
ST: Temperatuursensor
TS: Thermokachel
TC: Contactthermostaat
V: Kogelklep
VA: Automatische klep voor luchtafvoer
Vec: Gesloten expansievat
VR: Terugslagklep
Installatie thermokachel met productie van warm water voor
sanitair gebruik met kit 4 geassembleerd, gecombineerd met
verwarmingsketel
Dit schema is slechts indicatief,
de correcte installatie moet door uw Verwarmingstechnicus uitgevoerd worden.
LEGENDE
ACS: Warm water voor sanitair gebruik
AF: Koud water
AL: Aansluiting waterleiding
C: Vulling/ heropname
CA: Wandketel
EV:
Elektrisch gestuurde driewegsafsluiter
NA: Normaal open
NC: Normaal gesloten
F: Drukregelaar
GR: Vulgroep
MI: Persleiding installatie
P: Pomp (circulatiepomp)
PS: Sensor afvoerput
RA: Radiatoren
RE: Elektronische regulator
RI: Retour installatie
S: Ontladen
SC: Warmtewisselaar met lamellen
ST: Temperatuursensor
TS: Thermokachel
V: Kogelklep
Vec: Gesloten expansievat
VR: Terugslagklep
VSP: Veiligheid drukklep
VST: Thermische uitlaatklep
