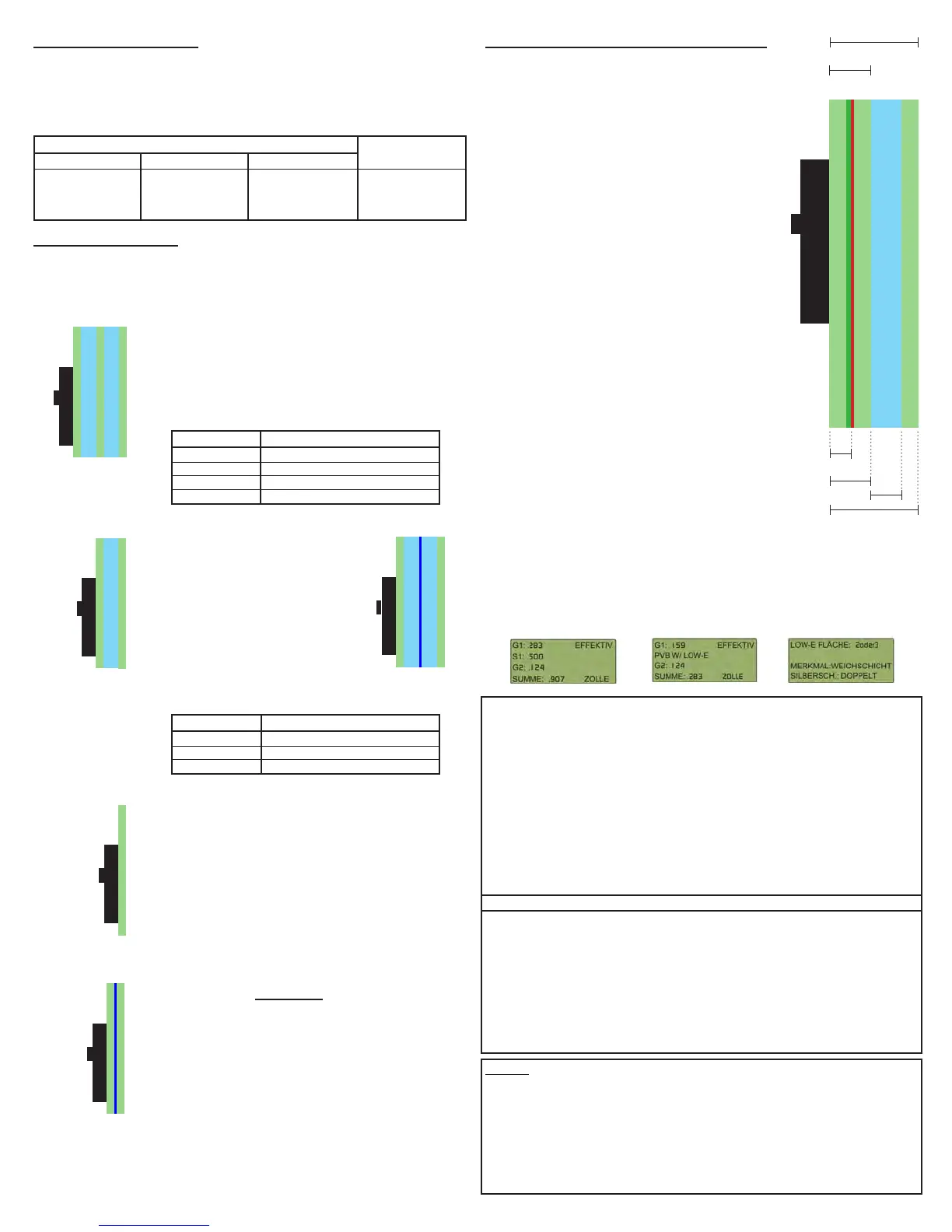

EDTM GC3000 - Page 12

SOFT COAT (Sputtern)
HARD COAT
(pyrolytische)
Dreifach-Silber
- Cardinal 366
- PPG SolarBan 70
- Guardian ClimaGuard 62/27
Doppel-Silber
- Cardinal 270 & 272
- PPG SolarBan 60
- AFG TIPS, TIR, & TIAC
- Guardian ClimaGuard 71/38
Einfach-Silber
- Cardinal 179
- PPG Sungate 100
- Guardian ClimaGuard 75/68
- Pilkington Energy Advantage
- PPG Sungate 500
- AFG Comfort E2
Maximaler Bereich der Gesamtdicke
1,9” oder 48 mm
2,0” oder 50 mm
2,1” oder 53 mm
2,5” oder 63 mm
Glasdicke
3/32” oder 2,5 mm
5/32” oder 4 mm
1/4” oder 6 mm
1/2” oder 12 mm
Glasdicke
3/32” oder 2,5 mm
1/4” oder 6 mm
1/2” oder 12 mm
Maximaler Bereich der Gesamtdicke
1,9” oder 48 mm
2,0” oder 50 mm
2,2” oder 55 mm
Scheibe 1 (0,124”) + PVB-Schicht (0,035”) = 0,159” auf der Seite mit der
Beschichtung (Bildschirm 2 Zeile 1)
Scheibe 1 (0,124”) + PVB-Schicht (0,035”) + Scheibe 2 (0,124”) = 0,283”
Gesamtdicke des Verbundglas (Bildschirm 1 Zeile 1 und Bildschirm 2 Zeile 4)
Dicke des Luftraums (0,500”) (Bildschirm 1 Zeile 2)
Gesamtdicke des Fensters (0,907”) (Bildschirm 1 Zeile 4)
AMERICAN SOCIETY FOR TESTING AND MATERIALS (ASTM) -- Toleranzangaben für Flachglas
Beim Einsatz des GC3000 im Modus „STANDARD“ werden die Messungen auf den nächsten Standard
gemäß der folgenden Tabelle gerundet:
BEZEICHNUNG TOLERANZ
mm
2.5
3
4
5
6
8
10
12
Zoll
0.09
0.12
0.16
0.19
0.23
0.32
0.39
0.50
mm max.
2.57
3.40
4.19
5.05
6.20
8.43
10.31
13.49
mm min.
2.16
2.92
3.78
4.57
5.56
7.42
9.02
11.91
Zoll min.
0.085
0.115
0.149
0.180
0.219
0.292
0.355
0.469
Zoll max.
0.101
0.134
0.165
0.199
0.244
0.332
0.406
0.531
TRADITIONELLE
BEZEICHNUNG
single (einfach)
1/8 Zoll (doppelt)
5/32 Zoll
3/16 Zoll
1/4 Zoll
5/16 Zoll
3/8 Zoll
1/2 Zoll
SPEZIFIKATIONEN
STROMVERSORGUNG 9 Volt Alkalibatterie (Nur NEDA 1604A)
ABMESSUNG 3.5” x 5.5” x 1.70 Zoll (89 x 140 x 43 mm)
GEWICHT 0,75 Pfund
MAXIMALE LASERLEISTUNG <1 mW (2M Laser)
LASERWELLENLÄNGE 650 - 680 nm
LAGERTEMPERATUR -10 bis +60 Grad Celsius
BETRIEBSTEMPERATUR 0 bis +40 Grad Celsius
DISPLAY 4 zeilen x 20 zeichen
GENAUIGKEIT:
-Hoher Auösungsmodus -Niedriger Auösungsmodus (Standard)
Scheibe 1 0,004 Zoll (0,1 mm) Scheibe 1 0,008 Zoll (0,2 mm)
Luftraum 0,012 Zoll (0,3 mm) Luftraum 0,012 Zoll (0,3 mm)
Scheibe 2 0,006 Zoll (0,15 mm) Scheibe 2 0,012 Zoll (0,3 mm)
Dieses Produkt erfüllt IEC 60825-1 und die FDA-Vorschrift 21 CFR 1040.10. Die Dickentoleranz ist
gemäß NIST-Standard Nr. 821/268634-03 kalibriert.
ERMITTELN DES LOW-E-TYPS:
Neben der Bestimmung der Stelle der Low-E Beschichtungen, ermittelt der GC3000 den
Low-E-Typ. Das Messgerät zeigt an, ob es sich um „Hard Coat“ oder „Soft Coat“ handelt.
Bei einem Soft-Coat ermittelt das Gerät basierend auf dem Energieprol der Beschichtung
zudem die Anzahl der Silberschichten einzel, doppel oder dreifach. Wenn der Glasherstel-
ler bekannt ist, können Sie in vielen Fällen den genauen Typ der Low-E-Beschichtung er-
mitteln, der bei der Fensterherstellung verwendet wurde. Beispiele:
BEREICH DER GLASDICKE
• Zugelassene Mindestglasdicke: 0,080 Zoll oder 2,0 mm
• Zugelassener Mindestluftraum: 0,187 Zoll oder 4,7 mm
• Zugelassene Glasdicke bei Low-E-Messungen: bis zu 0,5 Zoll oder 12,7 mm
Dreifachverglaste Fenster
Das GC3000 zeigt die Dicke jeder Fensterglasscheibe, die Dicke
jedes Luftraums und die gesamte MIG-Dicke an. Abhängig von der
Glasdicke ändert sich der maximal zulässige Bereich für die MIG-
Gesamtdicke gemäß den folgenden Angaben:
Doppelverglaste Fenster (einschließlich
Fenstern mit unterbrochenem Film)
Das GC3000 zeigt die Dicke jeder Fenster-
glasscheibe, die Dicke jedes Luftraums und
die gesamte MIG-Dicke an. Abhängig von
der Glasdicke ändert sich der maximale Di-
ckenbereich für die MIG-Gesamtdicke ge-
mäß den folgenden Angaben. **Hinweis**
dieselben Maße gelten bei der Messung von
doppelverglasten Fenstern mit unterbro-
chenem Film.
Einzelglasscheibe
Das GC3000 zeigt die Dicke von Einzelscheiben von bis zu 2,75
Zoll oder 70 mm an.
Verbundglas
Das GC3000 misst die Gesamtdicke, wenn keine Low-E-Beschich-
tung auf der Laminatinnenschicht vorhanden ist. Die Laminatgruppe
kann aus einem Teil bestehen oder zu einer Isoliereinheit verbunden
sein. Das GC3000 misst KEINE PVB-Innenschicht oder einzelne
Glasscheiben eines Verbundglases. Es misst lediglich die Gesamt-
dicke des Verbundglases.
PVB MIT LOW-E-MODUS (VERBUNDGLAS MIT LOW-E)
Beim Arbeiten mit Verbundglas mit einer Low-E-Beschichtung
auf der PVB-Innenschicht, kann das Glass-Chek PRO die
Oberäche mit der Low-E-Beschichtung bestimmen. Damit
das Messgerät diese Funktion durchführt, müssen Sie in den
Modus „PVB WITH LOW-E” wechseln (Siehe Seite 9).
Bei der Überprüfung von Verbundglas mit Low-E überprüft
das Messgerät die laminierte Glasscheibe und Low-E-Glas-
scheiben in einer doppelverglasten Fenstergruppe. Bei dop-
pelverglasten Fenstergruppen muss das GC3000 auf der
Fensterseite positioniert werden, auf der sich die laminierte
Glasscheibe bendet. Auf dem ersten Bildschirm wird die Di-
cke der gesamten laminierten Glasscheibe, der Luftraum, die
Dicke der zweiten Glasscheibe sowie die Gesamtdicke der
doppelverglasten Fenstergruppe angezeigt. Der zweite Bild-
schirm zeigt die Zusammensetzung der laminierten Low-E-
Glasscheibe. Das Messgerät ist dazu ausgelegt, die Dicke
der PVB-Schicht zu der Glasdicke zu addieren, auf der keine
Low-E-Beschichtung vorhanden ist. Bei der Glasscheibe mit
Low-E Glas zeigt das Messgerät die tatsächliche Dicke des
Glases selbst an.
Das bedeutet, dass die Glasscheibe mit der größeren (ab-
normen) Glasdicke, diejenige ohne Low-E-Beschichtung
ist. Die Dicke wird durch Addieren der Dicke der PVB-
Schicht zur Glasdicke errechnet.
Die Dicke der Glasscheibe mit der Low-E-Beschichtung
wird als „normal“ (z. B. 0,124”) angezeigt.
Im folgenden Beispiel sehen Sie, wie die Messung auf der rechten Seite auf dem Display an-
gezeigt wird. Bildschirm 1 zeigt die Gesamtdicke des Fensters. Das Ergebnis der SCHEIBE
1 auf dem ersten Bildschirm zeigt die Dicke der Low-E-Verbundglasgruppe an. Bildschirm 2
zeigt die Details der laminierten Low-E-Verbundglasgruppe an. Bildschirm 3 bestätigt, dass
eine Low-E-Beschichtung vorhanden ist und zeigt den Low-E-Typ an.
Die „normale” Dicke von 0,124” (Bildschirm 2/Zeile 3) gibt an, dass die Low-E-Beschichtung
auf der 2. Scheibe (Oberäche 3) des laminierten Fensterteils vorhanden ist.
1) 2) 3)
GARANTIE
Der Hersteller gewährleistet, dass alle Modelle des GC3000 unter normalen Nutzungsbedingungen und bei der War-
tung gemäß Bedienungsanleitung frei von Material-und Herstellungsfehlern sind. Der Hersteller muss das Gerät in-
nerhalb von zwölf (12) Monaten ab dem ursprünglichen Lieferdatum reparieren oder ersetzen, nachdem das Gerät
an den Hersteller zurückgegeben, vom Benutzer im Voraus bezahlt und vom den Hersteller als defekt erklärt wurde.
Diese Garantie gilt nicht für Geräte, die nicht vom Hersteller repariert oder modiziert wurden. Durch die vorstehenden
Bestimmungen verlängert sich die ursprüngliche Garantiezeit des Gerätes, das vom Hersteller repariert oder ersetzt
wurde, nicht. Batterien sind von der Garantie ausgeschlossen.
Der Hersteller übernimmt keine Haftung für jedweder Folgeschäden aufgrund des Gebrauchs oder Missbrauchs des
Produkts GC3000 durch den Käufer oder Andere. Es werden keine weiteren Verpichtungen oder Haftungen ausdrück-
lich oder stillschweigend übernommen. Alle Schäden oder Haftungsansprüche sind, wie von der Hersteller festgelegt,
auf einen Betrag in Höhe des Verkaufspreises des GC3000 beschränkt.
EINFACHSCHEIBENGLAS
GLAS
GLAS
PVB-SCHICHT
(
Unterbrochenem Film
(
SCHEIBE 1 SCHEIBE 2
LUFTRAUM 1
SCHEIBE 3
LUFTRAUM 2
SCHEIBE 1 SCHEIBE 2
LUFTRAUM
SCHEIBE 1 SCHEIBE 2
LUFTRAUM 1
LUFTRAUM 2
LAMINIERTE SCHEIBE 1 (0,124”) LAMINIERTE SCHEIBE 2 (0,124”)
FENSTERSCHEIBE 2 (0,124”)
LUFTRAUM (0,5”)
Glasober-
äche Nr. 1 2 3 4 5 6
PVB-Schicht
(0,035”)
(
Low-E
(
Gesamtes Fenster
Verbundglas
12
