ATTACHEMENT DE DÉBROUSSAILLAGE — BCA1220/BCA1220-FC 59

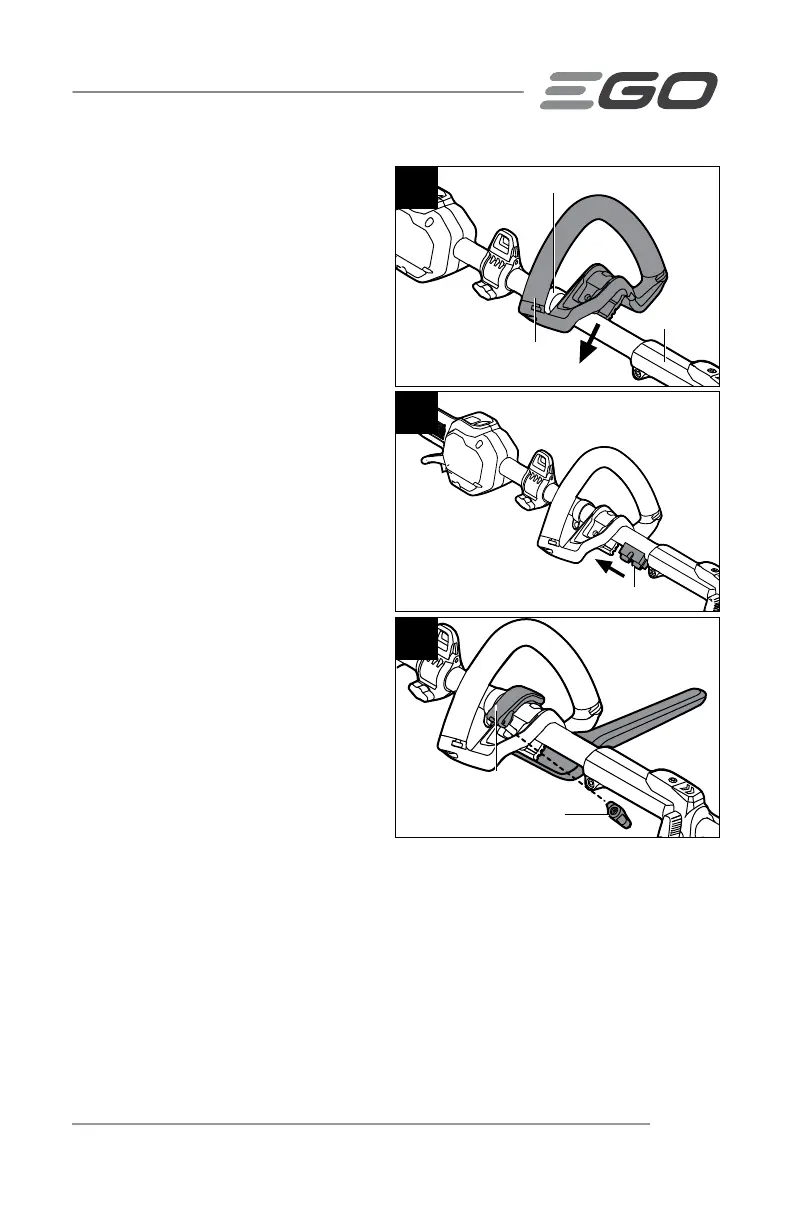

3. Poussez la poignée avant sur l’arbre
dans la zone de montage entre
l’anneau de seuil et le coupleur de
l’arbre du bloc moteur (Fig. 11b).
4. Insérez le bloc de fixation dans la
fente de la poignée (Fig. 11c).
5. Alignez la rainure de la barre
de retenue sur la rainure
correspondante de la poignée
avant
; maintenez la barre sur la
poignée avant ; montez le NOUVEAU
levier de relâchement rapide et
serrez l’écrou à oreilles. Assurez-
vous que la poignée avant est
positionnée vers le haut et est
orientée vers le haut de la poignée
arrière (Fig. 11d).
11c
Bloc de fixation
11d
Nouveau levier de
relâchement rapide
Écrou à oreilles
11b
Poignée avant
Coupleur
Anneau de seuil
