ADITAMENTO DE DESBROZADORA — BCA1220/BCA1220-FC
93
CONEXIÓN DEL ADITAMENTO DE DESBROZADORA AL CABEZAL MOTRIZ
Este aditamento de desbrozadora está diseñado para utilizarse solo con el cabezal
motriz EGO PH1400/PH1400-FC/PH1420/PH1420-FC.
ADVERTENCIA:
No instale, retire, acople o ajuste nunca un aditamento
mientras el cabezal motriz esté en funcionamiento o con la batería instalada. Si no se
detiene el motor y se retira la batería, es posible que se causen lesiones corporales
graves. El aditamento de desbrozadora se conecta al cabezal motriz por medio de un
dispositivo de acoplador.
1. Pare el motor y retire el paquete de batería.
2. Afloje la perilla de mariposa ubicada en el acoplador del cabezal motriz.
3. Retire la tapa de extremo del aditamento. Alinee la flecha ubicada en el eje del
aditamento con la flecha ubicada en el acoplador (Fig. 10a) y empuje el eje del
aditamento hacia el interior del acoplador hasta que oiga un sonido de “clic”
nítido. El acoplador se deberá posicionar de manera que llegue completamente
hasta la LÍNEA ROJA etiquetada en el eje para que el eje del aditamento se monte
adecuadamente en la posición correcta (Fig. 10b).

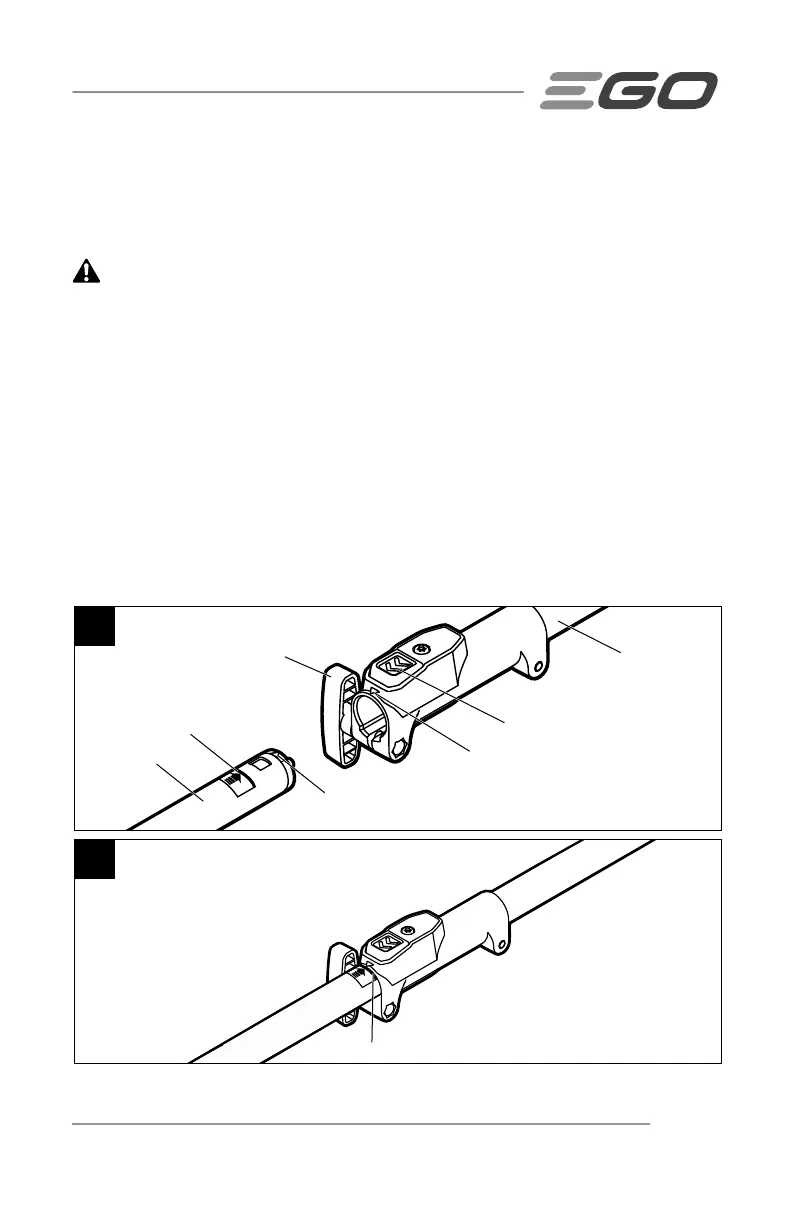

10a
Flecha en el acoplador
Flecha en el eje del aditamento
Eje del aditamento
Botón de liberación del eje
Eje del cabezal motriz
Perilla de mariposa
10b
Línea roja
Línea roja
