ORILLADORA DE HILO INALÁMBRICA DE ION LITIO DE 56 V — ST1510T/ST1510T-FC
101
4. Retire el resorte del ensamblaje
de la bobina, en caso de que sea
necesario. Guárdelo para realizar el
reensamblaje.

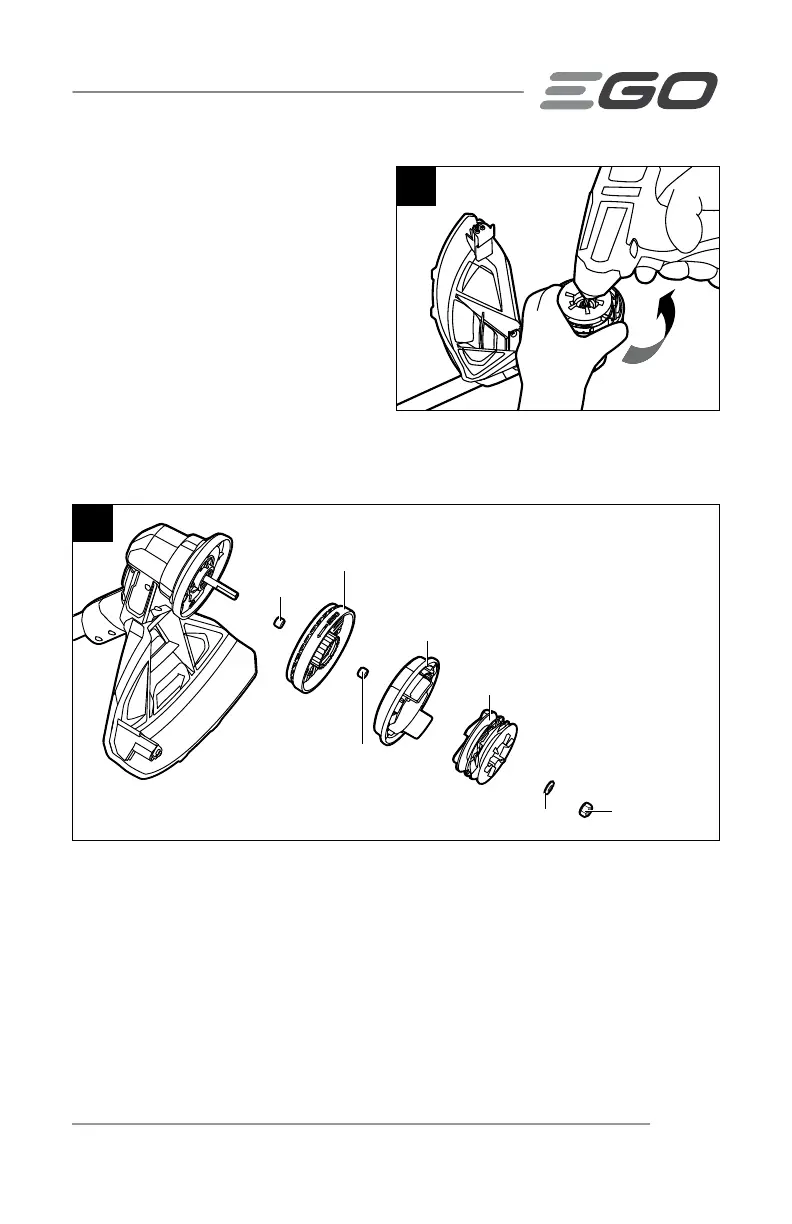

5. Use guantes. Use una mano para
agarrar el ensamblaje de la bobina
con el n de estabilizarlo y use la
otra mano para agarrar la llave de
impacto (no incluida) para aojar la
tuerca en sentido contrario al de las
agujas del reloj (Fig. 25).
6. Retire del eje del motor la tuerca, la arandela núm. 1, el retenedor de la bobina, la
cubierta superior y la cubierta de la base superior (Fig. 26).
26
Cubierta superior
Arandela
Buje1#
Buje2#
Base de la cubierta superior
Tuerca
Ensamblaje de la bobina
AVISO: Dos bujes y la arandela núm. 2 se caen fácilmente del eje del motor, por lo que
deberá tener cuidado de guardarlos para realizar el reensamblaje.
7. Reemplace el cabezal de la orilladora por un cabezal nuevo y móntelo siguiendo
los pasos que se indican a continuación.
25
