110 TONDEUSE ÉLECTRIQUE À SIÈGE ALI-MENTÉE PAR DES PILES AU LITHIUM-ION, 56 V — TR4200/TR4200-FC
AVERTISSEMENT
: Tenez fermement le levier de réglage de la hauteur du châssis lorsque vous réglez la hauteur du
châssis, et ne le relâchez que quand il est engagé de façon sécurisée dans la détente désirée. Un relâchement brusque
du levier pourrait produire un risque de pincement ou d’attraction de la main de l’opérateur.

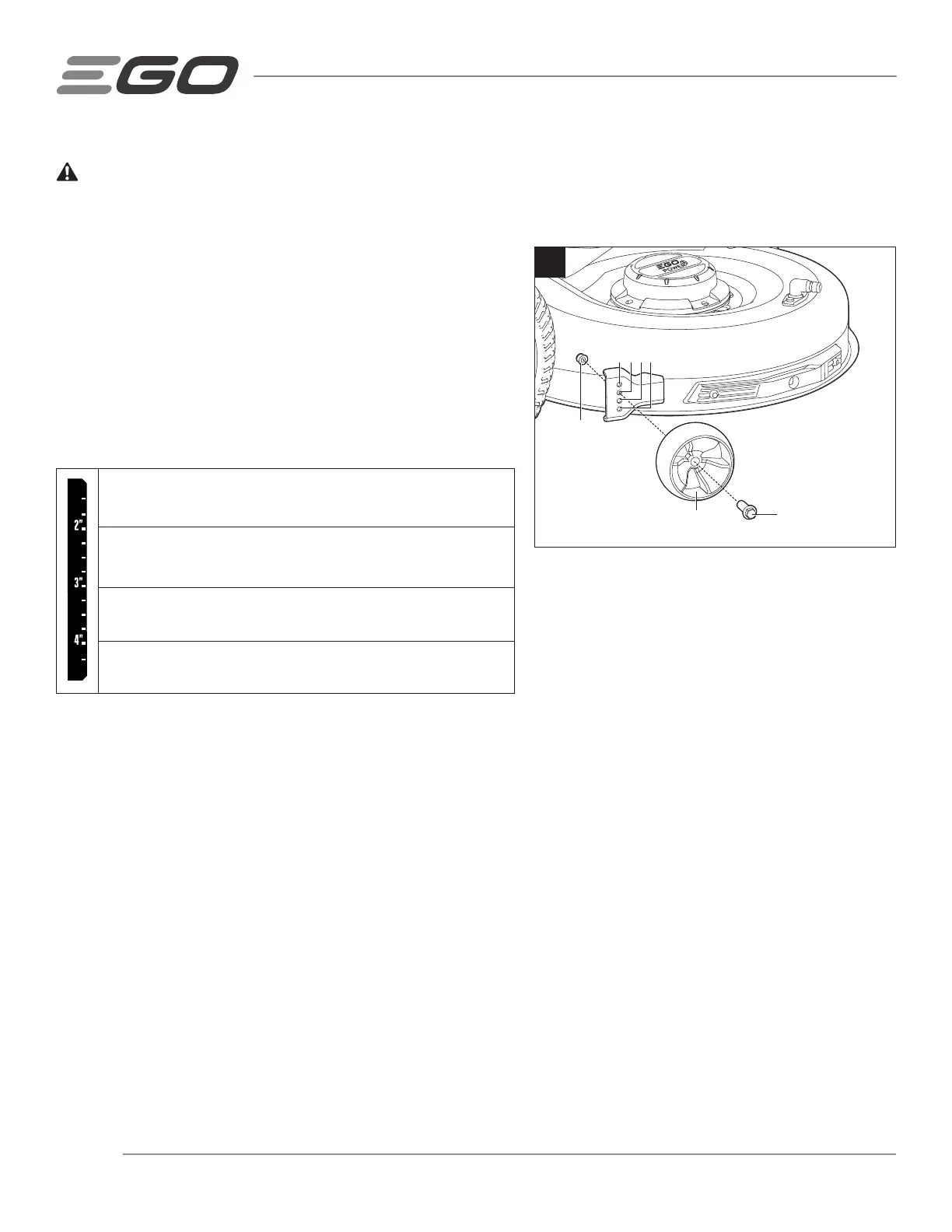

Réglage des roues anti-scalp (Fig. 11)
Outils nécessaires (fournis) : deux clés mixtes
Les roues anti-scalp ont été conçues pour minimiser le risque
de scalper la pelouse lorsque vous utilisez la tondeuse sur un
sol irrégulier et accidenté. Après avoir réglé la hauteur de coupe,
ajustez les roues anti-scalp de telle façon qu’elles s’étendre en
dessous du châssis mais sans entrer en contact avec le sol.
Les roues anti-scalp peuvent être réglées sur l’une des quatre
positions suivantes :
Position A : moins de 51 mm / 2 po de hauteur de coupe
de l’herbe
Position B : 51 mm à 76 mm / 2 po à 3 po de hauteur de
coupe de l’herbe
Position C : 76 mm à 102 mm / 3 po à 4 po de hauteur de
coupe de l’herbe
Position D : plus de 102 mm / 4 po de hauteur de coupe
de l’herbe
Les roues anti-scalp sont réglées dans la position B par défaut à l’usine. Elles sont maintenues en place par un écrou et
une vis tire-fond pour chacune d’elles.
1. Élevez le châssis jusqu’à la position de coupe désirée.
2. Utilisez l’extrémité de 13 mm de la clé mixte pour stabiliser l’écrou en premier, puis desserrez et retirez la vis tire-
fond de l’autre côté au moyen de l’extrémité de 15 mm de la clé mixte.
3. Déplacez la roue anti-scalp pour la mettre dans la position désirée. Puis serrez à fond la vis tire-fond et l’écrou avec
les clés. Le couple recommandé pour les vis tire-fond est de 30-35 Nm / 22-26 pi-lb.
4. Suivez la même procédure avec la roue anti-scalp en vous assurant que les deux roues sont installées dans la
même position.
11
Écrou
A B C D
Roue anti-scalp Vis tire-fond
