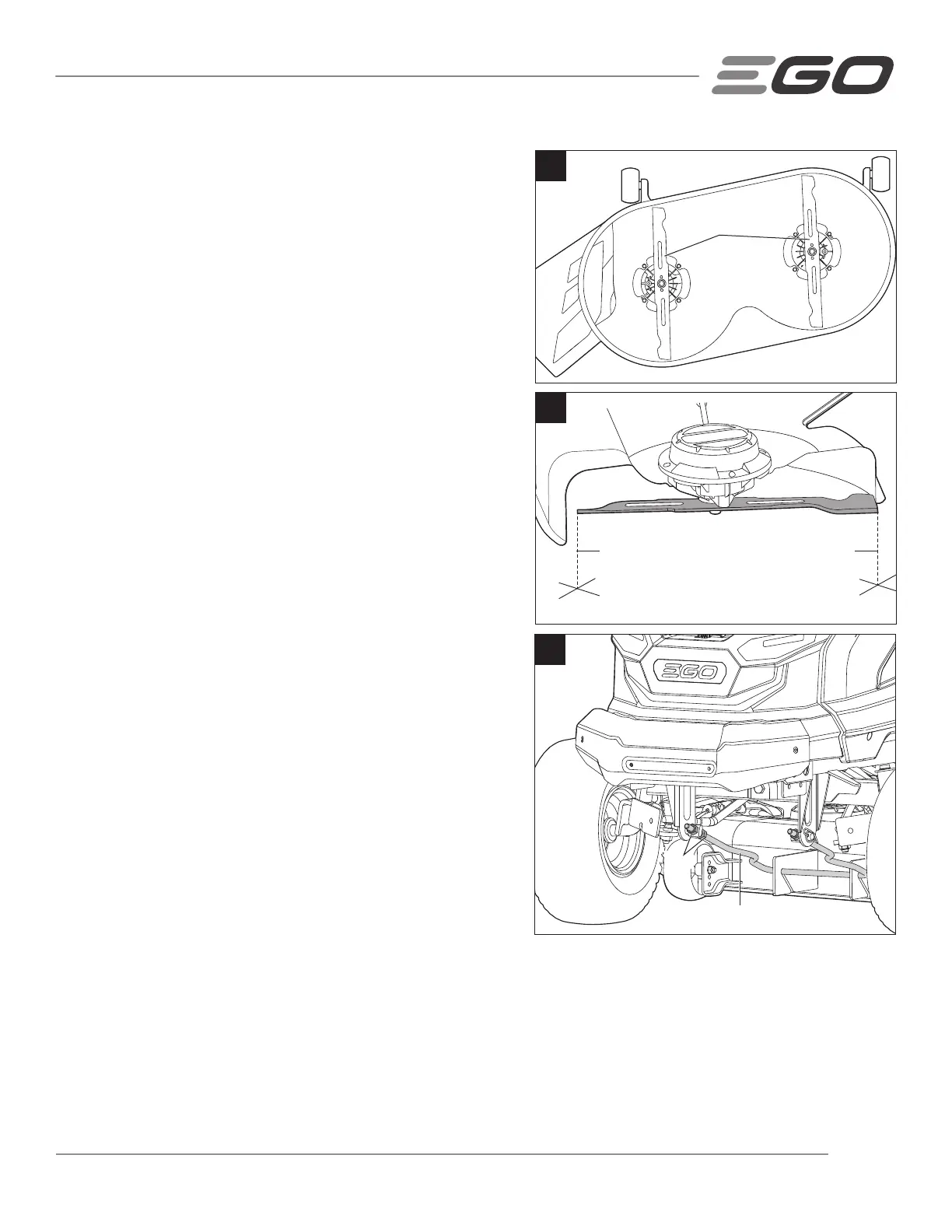

Comment effectuer un réglage d’avant en arrière (Fig. 26)
AVIS : Mettez toujours à niveau le châssis d’un côté à l’autre avant
de réaliser un réglage d’avant en arrière.
1. Positionnez les deux lames de telle sorte que leurs extrémités
soient orientées vers l’avant et l’arrière de la tondeuse (Fig.
26a).
2. Mesurez la distance entre l’extrémité d’une lame et le sol
(voir Fig. 26b). Pour obtenir les meilleurs résultats possibles,
la pointe avant de la lame doit être plus basse que la pointe
arrière de 2 mm à 10 mm / 5/64 po à 25/64 po.
3. Si un réglage d’avant en arrière est nécessaire, utilisez une
clé réglable ou une clé à fourche de 18 mm / 23/32 po (non
fournie) pour ajuster les quatre écrous sur la biellette de la
suspension (deux pour chaque côté) (Fig. 26c).
NOTICE: Make sure to turn the corresponding nuts on both sides
equally to avoid altering the side-to-side measurement.
4. Mesurez à nouveau pour vérifier que la pointe avant est
maintenant plus basse que la pointe arrière de 2 mm à 10 mm
/ 5/64 po à 25/64 po. Sinon, continuez à ajuster et à mesurer
jusqu’à ce qu’elle le soit.
5. Resserrez les écrous. Le couple recommandé pour les écrous
est de 52-57 Nm / 38-42 pi- lb.
26c
Écrou
Biellette de suspension
26a
Lames d’avant en arrière
26b
Distance entre la
pointe avant et
le sol
Distance entre
la pointe arrière
et le sol
