137TONDEUSE ÉLECTRIQUE À SIÈGE ALI-MENTÉE PAR DES PILES AU LITHIUM-ION, 56 V — TR4200/TR4200-FC

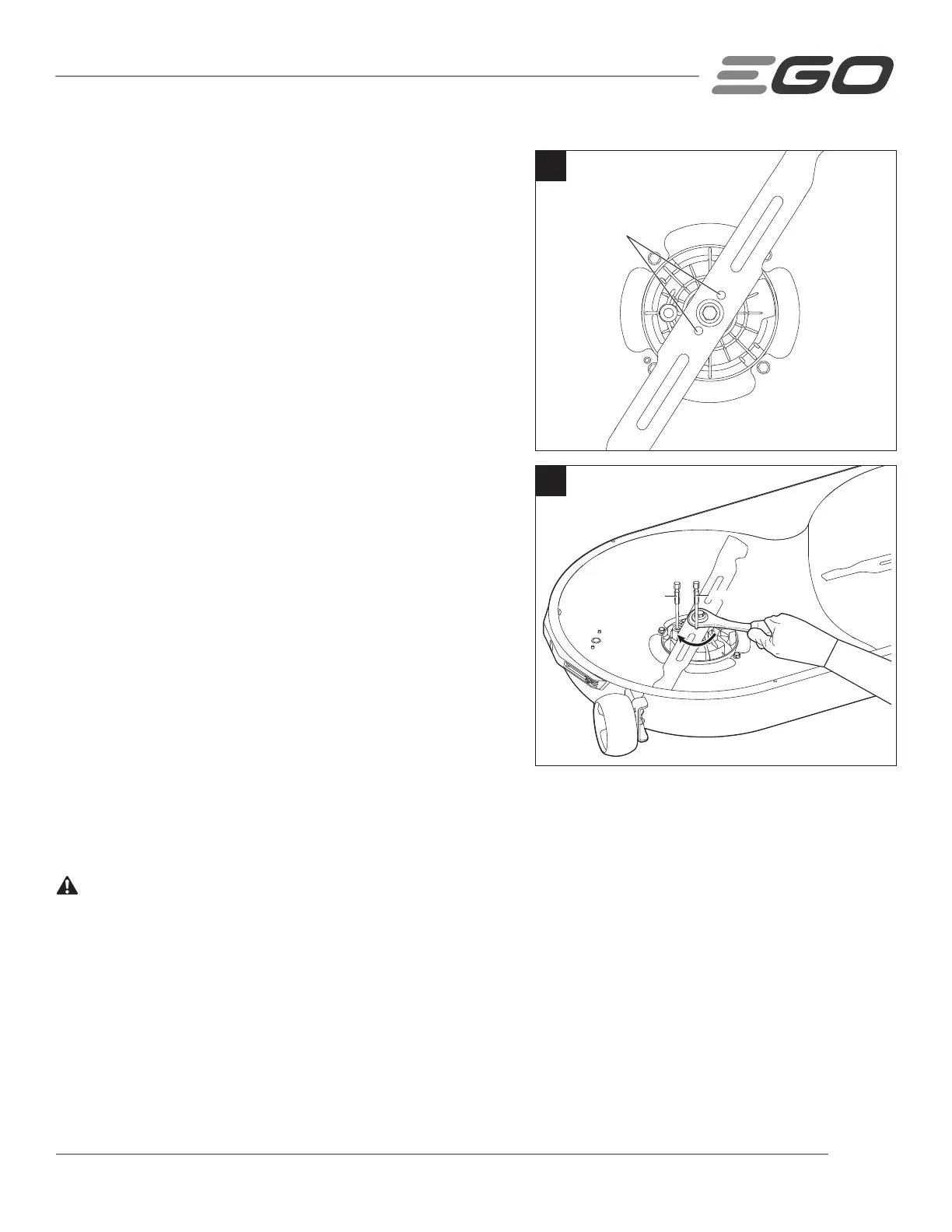

Installation de la lame de coupe (Fig. 29)
AVIS : Pour réinstaller ou remplacer la lame, assurez-vous que
toutes les pièces sont remises en place dans l’ordre exact dans
lequel elles avaient été retirées (Fig. 28b).
1. Si la bride de fixation avait été retirée pendant le retrait de
la lame, alignez-la sur l’arbre du moteur en premier, puis
assemblez-la en place.
2. Tout en portant toujours des gants de protection, positionnez la
lame sur la bride de fixation avec la surface indiquant « THIS
SIDE FACING GRASS » (Ce côté face à l’herbe) orientée vers
l’extérieur (Fig. 29a).
3. Alignez la rondelle sur l’arbre du moteur et montez-la sur
l’arbre du moteur.
4. Montez le boulon sur l’arbre du moteur. Serrez le boulon à la
main dans le sens des aiguilles d’une montre.
5. Déplacez la lame à la main pour aligner les deux trous dans la
lame sur les deux trous dans la bride de fixation (Fig. 29a).
6. Placez un autre tournevis ou une autre tige en métal d’un
diamètre de 6,35 mm / 1/4 po ou un peu moins (p. ex., une
mèche) dans le trou aligné de la lame et de la bride de fixation
pour servir de stabilisateur. Mettez des gants de protection
et placez un tournevis ou une tige en métal d’un diamètre de
8 mm / 5/16 po ou un peu moins dans le trou de fixation du
moteur afin de servir de stabilisateur (Fig. 29b).
7. Utilisez une clé dynamométrique de 14 mm / 9/16 po pour
serrer le boulon dans le sens des aiguilles d’une montre. Le
couple recommandé pour le boulon de fixation de la lame est
de 50-55 Nm / 36-41 pi-lb.
8. Répétez les mêmes étapes avec la deuxième lame, si nécessaire.
9. Remontez le châssis sur la tondeuse en suivant les instructions de la section de ce mode d’emploi intitulée «
RETRAIT DU CHÂSSIS DE LA TONDEUSE ».
AVERTISSEMENT
: Assurez-vous que la lame est bien en place et que le boulon de fixation de la lame est serré
conformément aux spécifications de couple ci-dessus. Si la lame n’est pas sécurisée correctement, elle risquerait de se
détacher et de causer des blessures graves.
THIS SIDE FACING GRASS
29a
Trous alignés
29b
Stabilisateur 1
Stabilisateur 2
