183TRACTOR CORTADOR DE CÉSPED ELÉCTRICO DE ION LITIO DE 56 V — TR4200/TR4200-FC
A. DESEMPAQUETADO
ADVERTENCIA
: Para reducir el riesgo de lesiones o daños al tractor, no utilice un cuchillo para cortar las
correas de nylon. Utilice tijeras o cortadores laterales.
ADVERTENCIA
: Para reducir el riesgo de daños, quítese de las muñecas los relojes u otros artículos frágiles y
valiosos. Hay un riesgo de contacto accidental con los elementos del armazón de acero.
Herramientas necesarias:
◾
Tijeras o cortadores laterales (no se suministran)
◾
Dos llaves de combinación (suministradas)

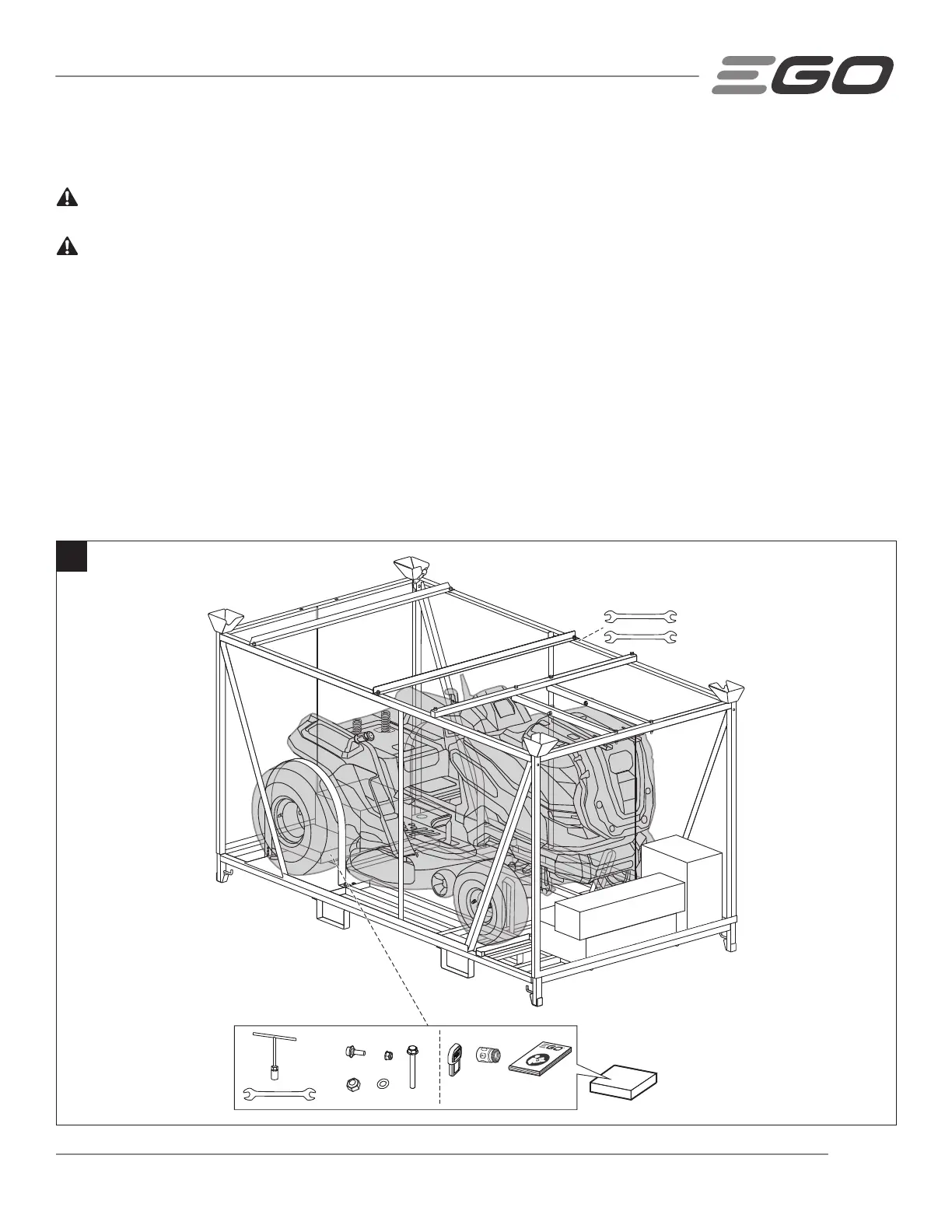

1. Retire la cubierta de plástico del tractor.
2. Corte las correas de nylon, retire la caja de accesorios ubicada debajo de la parte trasera del tractor y luego abra la
caja y saque las dos llaves de combinación ubicadas en su interior (Fig. 3a).
3. Utilice los extremos de 13 mm de la llave de combinación para retirar los 28 pernos que sujetan junto el armazón y
el asiento (Fig. 3a), y luego retire el armazón y el asiento.
NOTA: Para simplificar y acelerar el proceso, utilice una llave de impacto con una bocallave de 1/2 pulgada (13 mm)
(no suministrada).
x2 (+1) x2x4 (+1)
x1 (+1) x2
x1
x1 (+1)
x2
x1
x1
13 15
13 15
13 15
3a
Caja de accesorios
Necesarios para el ensamblaje
