188 TRACTOR CORTADOR DE CÉSPED ELÉCTRICO DE ION LITIO DE 56 V — TR4200/TR4200-FC

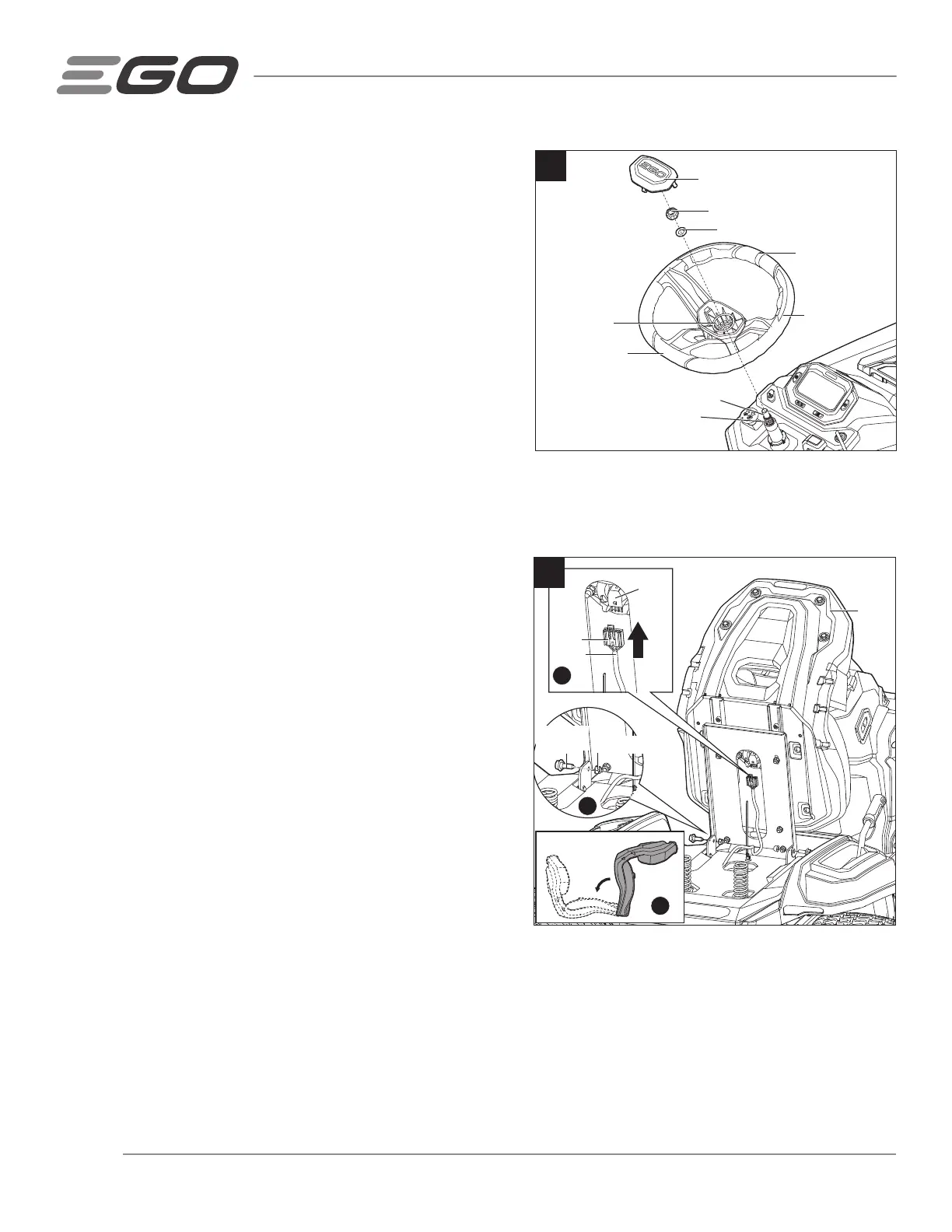

B. INSTALACIÓN DEL VOLANTE (FIG. 4)
Herramientas necesarias (suministradas): una llave de tubo de
18 mm
1. Saque la arandela y la tuerca de M8 la caja de accesorios y
póngalas a un lado.
2. Con las ruedas del tractor apuntando directamente hacia
delante, inserte el volante en la columna de la dirección,
manteniendo la línea central apuntando directamente hacia
delante y la sección plana orientada hacia el asiento.
3. Rote ligeramente el volante hasta que la ranura para engranaje
del agujero de montaje esté alineada con el engranaje de la
columna de la dirección.
4. Ensamble la arandela y la tuerca. Apriételas firmemente. La
fuerza de torsión recomendada es de 29,5-33,2 pies-lb (40-45 Nm).
5. Acople adecuadamente a presión la tapa antipolvo sobre el volante.
C. INSTALACIÓN DEL ASIENTO (FIG. 5)
El tractor incorpora un sistema de enclavamiento de seguridad
que detendrá los motores de propulsión y los motores de las
cuchillas cuando el operador no esté sentado por cualquier motivo
mientras el tractor esté en funcionamiento. Esto es un dispositivo
de seguridad diseñado para impedir que el tractor se escape solo o
que se produzcan enredos accidentales.
Herramientas necesarias (suministradas): dos llaves de
combinación.
1. Saque los dos conjuntos de perno escalonado y M8 tuerca de
la caja de accesorios y póngalos a un lado.
2. Acueste el asiento sobre su parte delantera y alinee los dos
agujeros de montaje con los agujeros ubicados en la base de
suspensión.
3. Inserte los dos conjuntos de perno y tuerca y apriételos
firmemente utilizando las llaves de combinación. La fuerza de
torsión recomendada es de 13,3-14,8 pies-lb (18-20 Nm).
4. Inserte el enchufe del cable en la toma ubicada en la parte inferior del asiento. Esto conecta el sistema de
enclavamiento de seguridad.
5. Rote el asiento para acostarlo sobre la base de suspensión.
4
Cubierta antipolvo
Tuerca M12
Arandela
Línea central
Volante
Columna de la dirección
Engranaje
Sección plana
Ranura para
engranaje
b
a
c
5
Toma
Tapón
Asiento
Cable
Perno
escalonado
Tuerca M8
