99TONDEUSE ÉLECTRIQUE À SIÈGE ALI-MENTÉE PAR DES PILES AU LITHIUM-ION, 56 V — TR4200/TR4200-FC
A. DÉBALLAGE
AVERTISSEMENT
: Pour réduire le risque de blessure ou d’endommagement de la tondeuse, n’utilisez pas un
couteau pour couper les sangles de xation en nylon. Utilisez des ciseaux ou des pinces à tranchant latéral.
AVERTISSEMENT
: Pour réduire le risque de dommage, retirez votre montre et tous autres objets fragiles et de
valeur de vos poignets. Il existe un risque de contact avec des éléments du cadre en acier.
Outils nécessaires :
◾
Ciseaux ou pinces à tranchant latéral (non fournis)
◾
Deux clés mixtes (fournies)
1. Retirez la housse en plastique de la tondeuse.

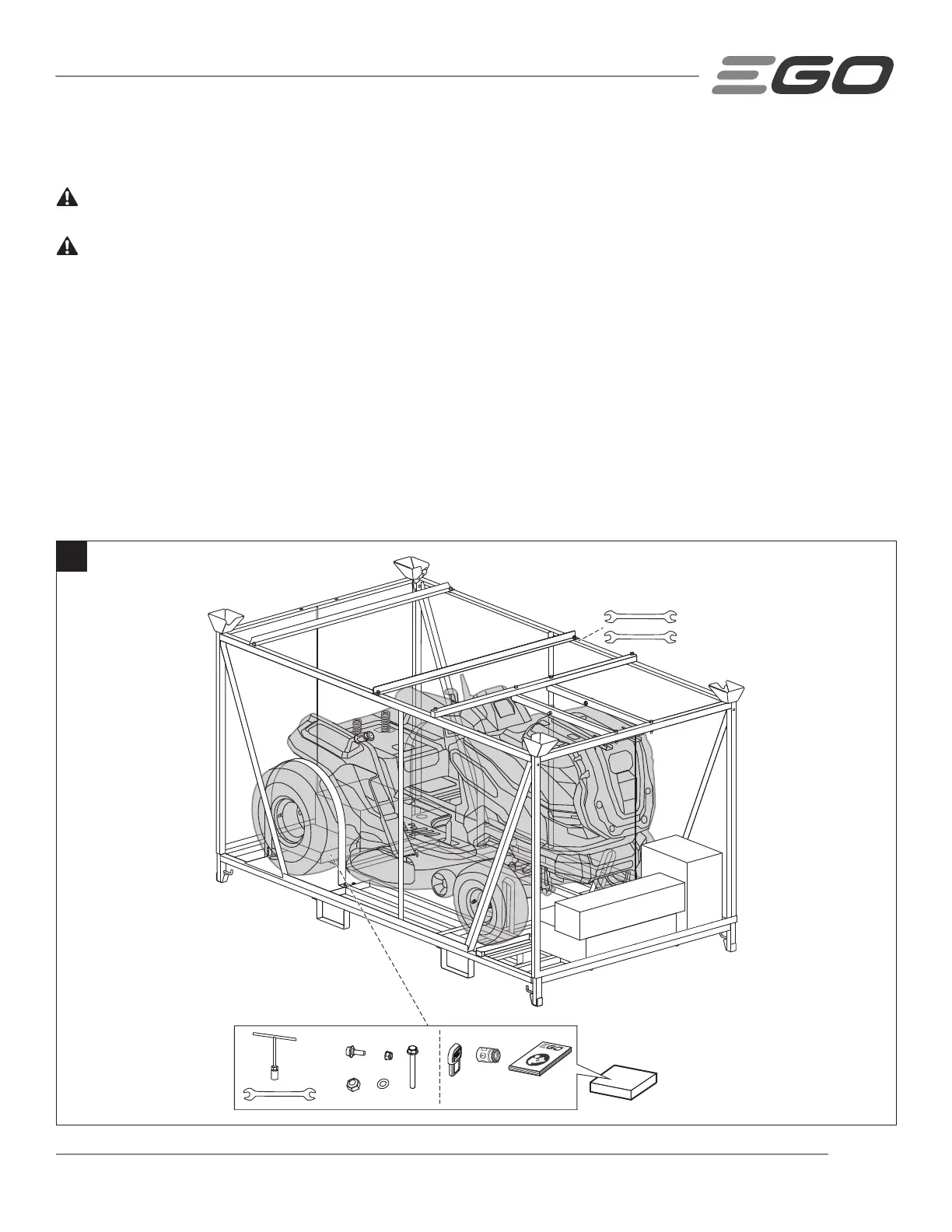

2. Coupez les sangles de fixation en nylon et retirez la boîte d’accessoires, qui est située à l’arrière du siège de la
tondeuse, puis ouvrez la boîte et retirez les deux clés mixtes qui se trouvent à l’intérieur (Fig. 3a).
3. Utilisez les extrémités de 13 mm des clés mixtes pour retirer les 28 boulons qui maintiennent ensemble le châssis
et le siège (Fig. 3a), puis retirez le châssis et le siège.
REMARQUE : Pour simplifier et accélérer le processus, utilisez une clé à chocs avec une douille de 13 mm / 1/2 po
(non fournie).
x2 (+1) x2x4 (+1)
x1 (+1) x2
x1
x1 (+1)
x2
x1
x1
13 15
13 15
13 15
3a
Boîte à accessoires
Nécessaire pour l’assemblage
