16
F
LISTE DES PIECES
1. Poignée arrière
2. Accélérateur
3. Blocage de l’accélérateur
4. Contact d’allumage
5. Poignée avant
6. Couvercle de l’amortisseur de bruit
7. Fenêtre de carburant
8. Bouchon du carburant
9. Poignée de démarrage
10. Boîtier du filtre à air
11. Tube de soufflage / aspirateur
12. Clapet de démarrage
13. Cosse de bougie d’allumage / câble d’allumage
14. Coulisse d’aspiration / de soufflage
15. Pompe à carburant (Primer)
16. Courroie de retenue
17. Sac collecteur
18. Tête aspirante
SPECIFICATION
cylindrée 24 cm
3
vitesse maximale de l’air ca. 40 m/s
débit maximal 240 m
3
/h.
régime moteur maximal 11,500 tr/min.
sac collecteur 55 litres
rapport de paillis 10:1
Capacité du réservoir 700 ml
Poids 6.4 kg
puissance motrice maximale 0.8 KW
Niveau acoustique 108 dB(A)
vibration 13.7 m/s
2

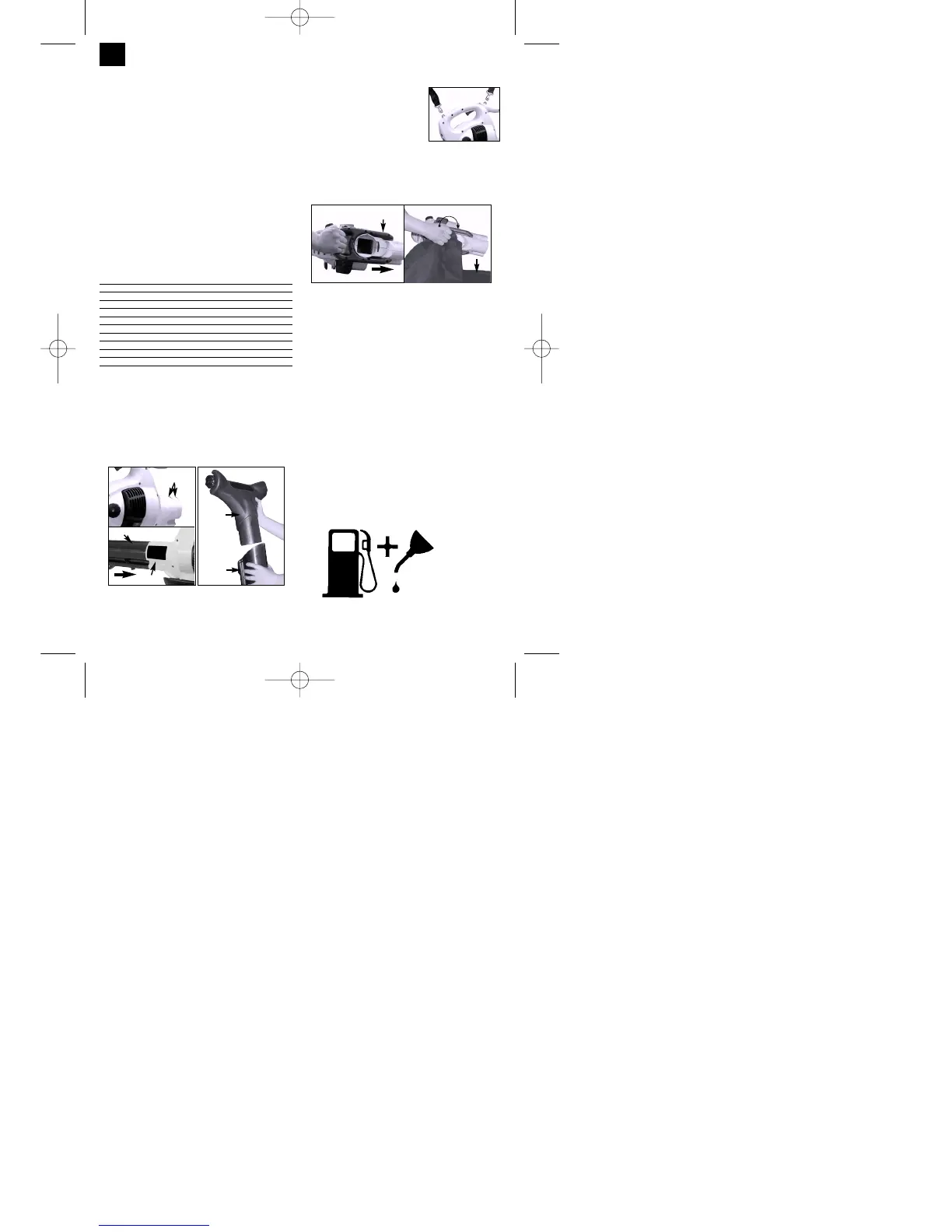

INSTRUCTIONS DE MONTAGE
• MONTAGE DU TUBE DE SOUFFLAGE
1. Desserrez LES vis (A) et retirez la vis (B). Placez
le tuyau à vent (C) dans le boîtier de la soufflante
et remettez la vis (B) en place. Resserrez les vis
(A) fermement (fig. 1A).
2. Placez la tête aspirante (D) dans le tube
aspirateur (C) (fig. 1B).
• MONTAGE DE LA
COURROIE DE RETENUE
Placez les deux pinces de
courroie de retenue dans les
raccords prévus à cet effet sur
la poignée, cf. fig. 2.
• MONTAGE DU SAC COLLECTEUR
Pour monter le sac collecteur :
Tirez le coulisseau (A) vers l’avant et introduisez le
sac collecteur (B) dans le boîtier de la soufflante,
comme indiqué en fig. 3.
• CARBURANT
Utilisez de l’essence sans plomb de qualité normale,
mélangée à de l’huile 2 temps 40:1.
AVERTISSEMENT : N’utilisez jamais d’essence
pure dans votre appareil. Ceci causerait des
dommages durables sur la machine et la garantie
du producteur pour ce produit serait caduque.
N’utilisez jamais un mélange essence/huile ayant
été conservé pendant plus de 90 jours.
AVERTISSEMENT : Utilisez uniquement une huile
pour 2 temps de la catégorie I convenant aux
moteurs refroidis par air.
• CARBURANT MELANGE
Mélangez le carburant avec une marque d’huile 2
temps dans un récipient correspondant. Utilisez le
tableau de dosage pour le bon rapport carburant /
huile. Secouez le récipient pour être sûr que c’est
bien mélangé.
AVERTISSEMENT : Un mauvais fluide de service
rend la garantie du producteur caduque.
CARBURANT ET FLUIDE DE SERVICE
Fig. 2
Fig. 1A Fig. 1B
A
B
C
D
C
Fig. 3
B
A
Essence et
mélange
d’huile 40:1
